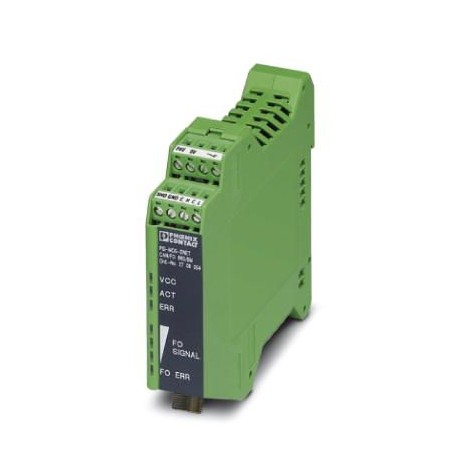

PSI-MOS-DNET CAN/FO 660/BM 2708054 PHOENIX CONTACT LWL-Konverter mit integrierter optischer Diagnose, für De.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSI-MOS-DNET CAN/FO 660/BM 2708054 PHOENIX CONTACT LWL-Konverter mit integrierter optischer Diagnose, für De..

PSI-MOS-DNET CAN/FO 660/BM

2708054

PHOENIX_CONTACT

Verfügbar

Schiff am heute

LWL-Konverter mit integrierter optischer Diagnose, für DeviceNet™, CAN, CANopen® bis 800 kBit/s, Basismodul, Schnittstellen: 1 x CAN, 1 x Alarm, 1 x LWL (FSMA), 660 nm, für Polymer-/HCS-Faserkabel

Mehr Infos


Konverter

INTERFACE Signalkonverter - PHOENIX CONTACT

Interface converter, separators and modems. Serial - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Preisen: 369,35 €
Zusätzliche Rabatte für registrierte Kunden.

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite22,5 mm
Höhe99 mm
Tiefe114,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)30 % ... 95 % (keine Betauung)
Höhenlage5000 m (Einschränkung siehe Herstellererklärung)
SchutzartIP20
StörfestigkeitEN 61000-6-2:2005

Serielle Schnittstelle

Schnittstelle 1CAN-Schnittstelle, nach ISO/IS 11898 für DeviceNet, CAN, CANopen
AnschlussartSteckbarer Schraubanschluss
Dateiformat/KodierungBit stuffing, NRZ
ÜbertragungsmediumKupfer
Übertragungslänge≤ 5000 m (abhängig von Datenrate und verwendetem Protokoll)
Abschlusswiderstand120 Ω (zuschaltbar)
Serielle Übertragungsrate≤ 800 kBit/s

Optische Schnittstelle LWL

Sendeleistung minimal-6,2 dBm (980/1000 µm)
-16,9 dBm (200/230 µm)
Empfängerempfindlichkeit minimal-30,2 dBm
Wellenlänge660 nm
Übertragungslänge inkl. 3 dB Systemreserve100 m (mit F-P 980/1000 230 dB/km mit Schnellmontagestecker)
800 m (mit F-K 200/230 10 dB/km mit Schnellmontagestecker)
ÜbertragungsmediumPolymerfaser
PCF-Faser
AnschlussartF-SMA

Digitale Ausgänge

Benennung AusgangRelaisausgang
Beschreibung des AusgangsStörmeldeausgang
Anzahl der Ausgänge1
Schaltspannung maximal60 V DC
42 V AC
Grenzdauerstrom0,46 A

Versorgung

Versorgungsnennspannung24 V DC (gemäß UL-Zulassung)
Versorgungsspannungsbereich10 V DC ... 30 V DC (über steckbare Schraubklemme COMBICON)
Stromaufnahme maximal100 mA
Stromaufnahme typisch100 mA (24 V DC)
Anschlussartsteckbare Schraubklemme COMBICON über Basismodul

Allgemein

Bitverzerrung, Eingang± 35 % (zulässig)
Bitverzerrung, Ausgang< 6,25 %
Galvanische TrennungVCC // CAN
Prüfspannung Datenschnittstelle/Versorgung1,5 kVeff (50 Hz, 1 min.)
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2004/108/EG (gültig bis 19.04.2016) / 2014/30/EU (gültig ab 20.04.2016)
StörabstrahlungEN 55011
Nettogewicht166,8 g
Material GehäusePA 6.6-FR
Farbegrün
MTBF409 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag))
82 Jahre (Telcordia-Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std pro Tag))
KonformitätCE-konform
ATEXEx II 3 G Ex nAC IIC T4 X (Beachten Sie die besonderen Installationshinweise in der Dokumentation!)
Ex II (2) GD [Ex op is] IIC (PTB 06 ATEX 2042 U) (Beachten Sie die besonderen Installationshinweise in der Dokumentation!)
UL, USA / KanadaClass I, Zone 2, AEx nc IIC T5
Class I, Div. 2, Groups A, B, C, D

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2708054-PSI-MOS-DNET CAN/FO 660/BM English 326 Kbytes PHOENIX CONTACT-2708054-PSI-MOS-DNET CAN/FO 660/BM
