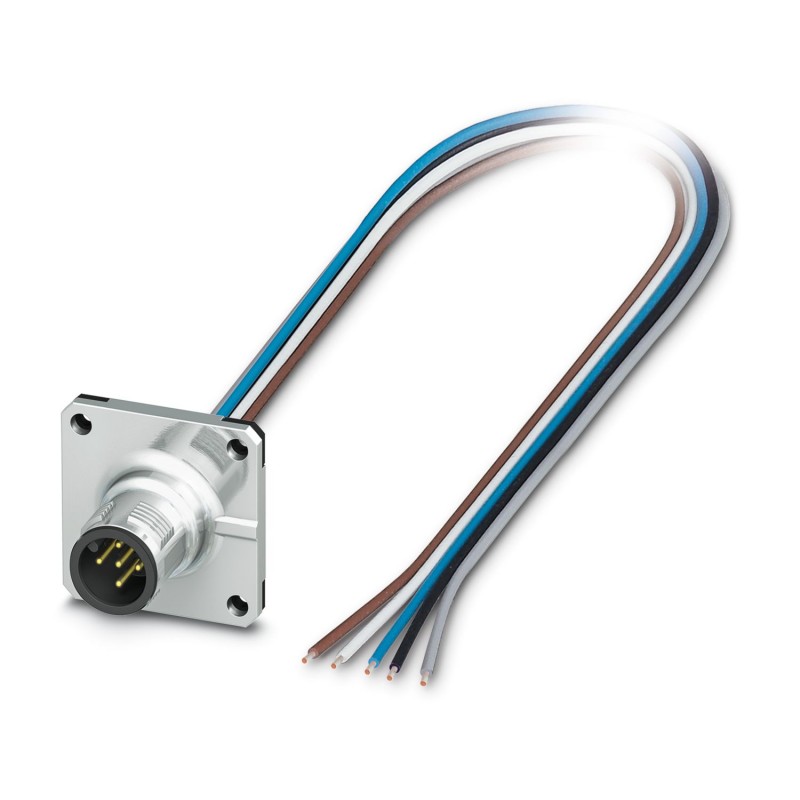

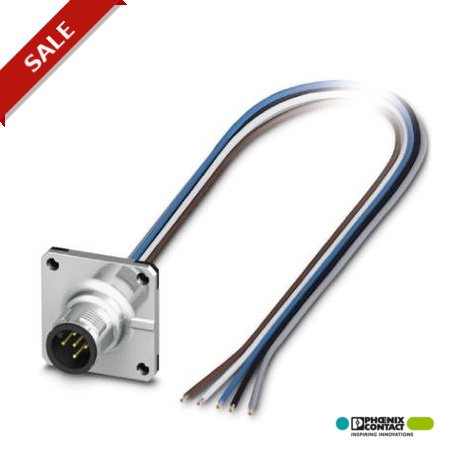

SACC-SQ-M12MS-5CON-25F/0,5 1440973 PHOENIX CONTACT Sensor-/Aktor-Einbaustecker, 5-polig, M12, A-kodiert, Vor..
SACC-SQ-M12MS-5CON-25F/0,5
1440973
PHOENIX_CONTACT
Sensor-/Aktor-Einbaustecker, 5-polig, M12, A-kodiert, Vorderwand-/Vierkantflanschmontage, mit 0,5 m TPE-Litze, 5 x 0,34 mm²
Konect. Stecker. apar sein. Vorderwand, 5-polig, Stecker, gerade, M12, Kodierung: A, freies Kabelende, Frontmontage, Vierkantflansch, Einfachlitzen, Kabellänge: 0,5 m, 0,34 mm², TPE-Geflechtdraht, Alternativprodukt nach RoHS II ohne Ausnahme 6c (Pb< 0,1%) Artikelnummer: 1239716
Steckverbinder > Rundsteckverbinder, Einbau (mit Leitung)
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Maße
| Kabellänge | 0,5 m |
|---|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (Stecker/Buchse) |
|---|---|
| -40 °C ... 85 °C (ohne mechanische Betätigung) | |
| Schutzart | IP67 |
Allgemein
| Hinweis | Die angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen. |
|---|---|
| Bemessungsstrom bei 40 °C | 4 A |
| Bemessungsspannung | 60 V |
| Bemessungsstoßspannung | 1,5 kV |
| Polzahl | 5 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Prüfspannung | 1,5 kV |
| Anschlussart | Einzellitzen |
| Steckzyklen | > 100 |
| Anzugsdrehmoment | 3 Nm ... 4 Nm (Einbauseitig) |
| Montageart | Vorderwandmontage Vierkantflansch |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 66 |
| Material Griffkörper | Zinkdruckguss, vernickelt |
| Material Rändel | Zinkdruckguss, vernickelt |
| Material Dichtung | FKM |
Leitung
| Kabeltyp | TPE-Litze |
|---|---|
| Leiterquerschnitt | 0,34 mm² |
| AWG Signalleitung | 22 |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| Aderdurchmesser inkl. Isolierung | 1,2 mm ±0,07 mm |
| Wandstärke Isolierung | 0,21 mm (Aderisolierung) |
| Aderfarben | braun, weiß, blau, schwarz, grau |
| Material Aderisolation | TPE |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 20 MΩ*km |
| Leiterwiderstand | ≤ 57,6 mΩ/m |
| Nennspannung Leitung | 300 V |
| Prüfspannung Leitung | 2000 V AC |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Kabel, feste Verlegung) |
| -25 °C ... 85 °C (Kabel, bewegliche Verlegung) |
| Merkmal | Wert |
|---|---|
| Kabellänge (EF000536) | 0.5 mm |
| Art des Steckkontaktes, außenseitig (EF005528) | ohne |
| Montageart (EF000003) | Frontmontage |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Werkstoff der Aderisolation (EF000061) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Umgebungstemperatur (EF002386) | 85 °C |
| Betriebstemperatur (EF002393) | -25 °C |
| Bemessungsspannung (EF000228) | 60 V |
| Mit Schirmanschluss (EF002535) | Nein |
| Einschraubgewinde (EF012303) | M12 |
| Aderquerschnitt (EF000018) | 0.34 mm² |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Schutzart (IP), montiert (EF007466) | IP67 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1440973-SACC-SQ-M12MS-5CON-25F/0,5 | 117 Kbytes |
|
