PHOENIX_CONTACTFeldgeräte VerbindungSACC-E-M5MS-3CON-M5/0,5 1530582 PHOENIX CONTACT Einbausteckverbinder

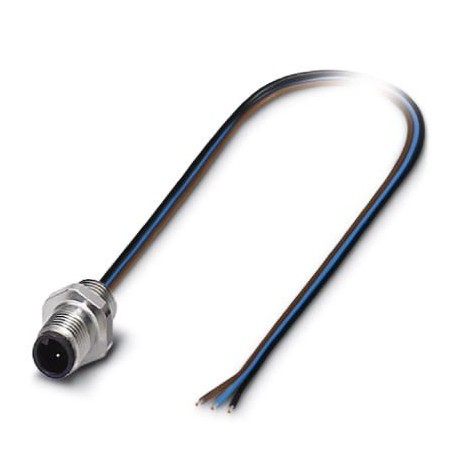

PHOENIX_CONTACT SACC-E-M5MS-3CON-M5/0,5 1530582 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SACC-E-M5MS-3CON-M5/0,5 1530582 PHOENIX CONTACT Einbausteckverbinder

Artikel-Nr.: SACC-E-M5MS-3CON-M5/0,5

Code: 1530582

Hersteller: PHOENIX_CONTACT

Beschreibung:

Einbausteckverbinder
Konect. Stecker. apar sein. Vorderwand, 3-polig, Stecker, gerade, M5, Frontmontage, M5 x 0,5, Einfachdrähte, Kabellänge: 0,5 m, 0,14 mm², TPE-Geflechtdraht
Gerätesteckverbinder Vorderwand, 3-polig, Stift, gerade, M5, Vorderwandmontage, M5 x 0,5, Einzellitzen, Kabellänge: 0,5 m, 0,14 mm2, TPE-Litze

Kategorien:

  • Steckverbinder > Rundsteckverbinder, Einbau (mit Leitung)
  • PHOENIX_CONTACT > Feldgeräte Verbindung

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 20,47 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
Montage
MontageartVorderwandmontage M5 x 0,5
Artikeleigenschaften
ProdukttypRundsteckverbinder (geräteseitig)
Polzahl3
Anzahl der Kabelabgänge1
Geschirmtnein
KodierungA
GewindeartM5
Datenpflegestand
Artikelrevision01
Isolationseigenschaften
ÜberspannungskategorieII
Verschmutzungsgrad3
Materialangaben
Brennbarkeitsklasse nach UL 94HB
Material DichtungViton
Material KontaktCuZn
Material KontaktoberflächeAu
Material KontaktträgerPA 6.6
Material VerschraubungMessing, vernickelt
Elektrische Eigenschaften
Durchgangswiderstand≤ 3 mΩ
Isolationswiderstand≥ 100 MΩ
Nennspannung UN48 V AC
60 V DC
Nennstrom IN1 A
Prüfspannung800 V
Anschlussdaten
Leiteranschluss
AnschlussartEinzellitzen
KontaktartStift
Leiterquerschnitt0,14 mm²
Steckverbinder
Anschluss 1
Bauform KopfStift
Kabelabgang Kopfgerade
Gewindeart KopfM5
Kabel / Leitung
Leitungslänge0,5 m
LeitungstypTPE-Litze
Einzelader, Farbebraun, blau, schwarz
Leitungsquerschnitt0,14 mm²
Leiteraufbau Signalleitung18x 0,10 mm
AWG Signalleitung26
Material AderisolationTPE
Umgebungstemperatur (Betrieb)-25 °C ... 80 °C (Kabel, feste Verlegung)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP67
IP67
Umgebungstemperatur (Betrieb)-25 °C ... 80 °C (Kabel, feste Verlegung)
-25 °C ... 85 °C (Stecker)
Normen und Bestimmungen
M5
NormbezeichnungM5-Steckverbinder
Normen/BestimmungenIEC 61076-2-105

ETIM for 1530582 Steckverbinder (EC002635)

MerkmalsnameKontaktausführung (EF001587)
Merkmalswertsonstige
MerkmalsnameAnzahl der Datenkontakte (EF012232)
Merkmalswert0
MerkmalsnameAnzahl der Leistungskontakte (EF012216)
Merkmalswert0
MerkmalsnameAnzahl der Steuerkontakte (EF012217)
Merkmalswert3
MerkmalsnameAusführung des Gehäuses (EF006980)
Merkmalswertgerade
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert1 A
MerkmalsnameUmgebungstemperatur (EF002386)
Merkmalswert-25 °C
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert48 V
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert3
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertGold
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertKunststoff
MerkmalsnameWerkstoff des Gewinderings (EF012304)
Merkmalswertsonstige
MerkmalsnameArt der Verriegelung (EF000208)
Merkmalswertsonstige
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertHB
MerkmalsnameMit Schutzleiter (EF007468)
MerkmalswertNein
MerkmalsnameSchutzart (IP), montiert (EF007466)
MerkmalswertIP67
MerkmalsnameGeschirmt (EF000881)
MerkmalswertNein
MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertNein
