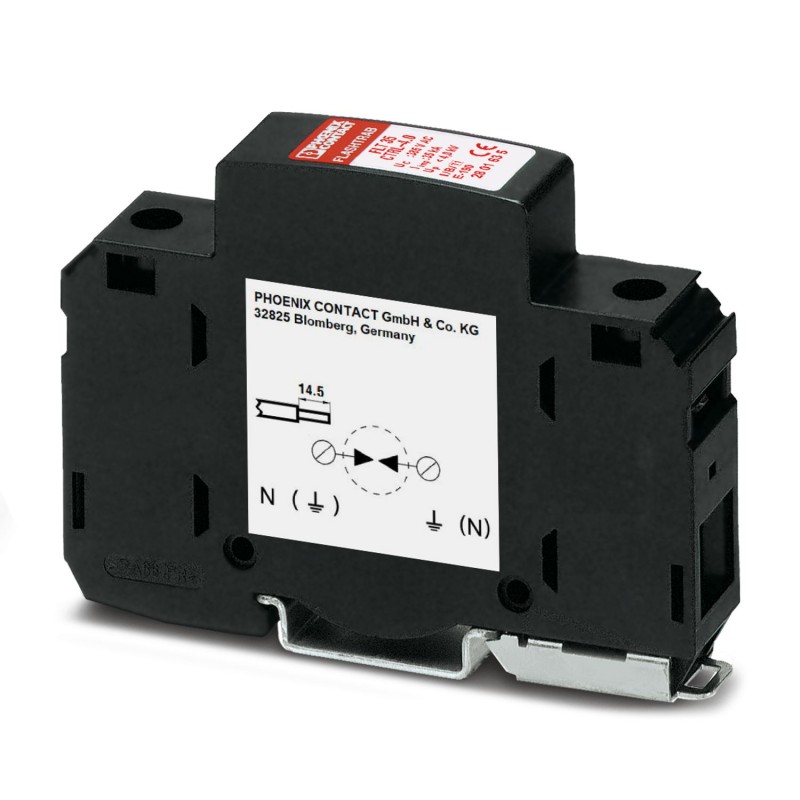

FLT 35 CTRL-4.0 2801635 PHOENIX CONTACT Kombiableiter Typ 1/2
FLT 35 CTRL-4.0
2801635
PHOENIX_CONTACT
Kombiableiter Typ 1/2
Typ 1/Klasse I/B (Blitzstromentlader) Entlader mit gekapseltem Lichtbogen-Chopping-Lichtbogenentlader und Ansaugelektronik, 1 Kanal. Schutzstufe: 4 kV. Gehäusebreite: 17,5 mm (1 Stück)
Typ 1 / Class I / B-Ableiter (Blitzstromableiter) mit gekapselter Arc-Chopping-Funkenstrecke und Zündelektronik, 1-kanalig. Schutzpegel: 4 kV. Gehäusebreite: 17,5 mm (1TE)
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Allgemein | |
| Hinweis | 100 % Ansprechstoßspannung (1,2/50) µs ≤ 1,5 kV |
| Produkttyp | Kombiableiter |
| IEC-Prüfklasse | I |
| T1 | |
| EN Type | T1 |
| Stromversorgungssystem IEC | TT |
| TN-S | |
| Bauform | Tragschienenmodul einteilig |
| Polzahl | 1 |
| Meldung Überspannungsschutz defekt | keine |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Anschlussart | Schraubklemmen |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 4,5 Nm |
| Abisolierlänge | 14,5 mm |
| Leiterquerschnitt flexibel | 2,5 mm² ... 25 mm² |
| Leiterquerschnitt starr | 2,5 mm² ... 35 mm² |
| Leiterquerschnitt AWG | 6 ... 2 |
| Maßzeichnung |  |
| Breite | 17,6 mm |
| Höhe | 90 mm |
| Tiefe | 65,5 mm |
| Teilungseinheit | 1 TE |
| Farbe | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| CTI-Wert des Materials | 600 |
| Isolierstoff | PA 6.6 |
| Materialgruppe | I |
| Material Gehäuse | PA 6.6 |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Schutzpfade | L-PEN |
| Wirkungsrichtung | 1L-N/PE |
| Nennspannung UN | 230/400 V AC (TN) |
| 230/400 V AC (TT) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC(L-PEN) | 385 V AC |
| Nennlaststrom IL | 80 A |
| Schutzleiterstrom IPE | ≤ 0,5 mA |
| Standby-Leistungsaufnahme PC | ≤ 200 mVA |
| Nennableitstoßstrom In(8/20) µs (L-PEN) | 35 kA |
| Blitzprüfstrom (10/350) µs (L-PEN), Ladung | 17,5 As |
| Blitzprüfstrom (10/350) µs (L-PEN), spezifische Energie | 306 J/Ω |
| Blitzprüfstrom (10/350) µs (L-PEN), Stromscheitelwert Iimp | 35 kA |
| Folgestromlöschfähigkeit Ifi(L-PEN) | 3 kA (260 V AC) |
| 1,5 kA (385 V AC) | |
| Kurzschlussfestigkeit ISCCR | 3 kA (260 V AC) |
| 1,5 kA (385 V AC) | |
| Schutzpegel Up (L-PEN) | ≤ 4 kV |
| TOV-Verhalten bei UT(L-PEN) | 440 V AC (5 s / withstand mode) |
| 440 V AC (120 min / withstand mode) | |
| Ansprechzeit tA(L-PEN) | ≤ 100 ns |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 80 A AC (gG) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 400 A AC (gG) |
| Umgebungsbedingungen | |
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Höhenlage | ≤ 2000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Normen/Bestimmungen | IEC 61643-11 |
| Hinweis | 2011 |
| Normen/Bestimmungen | EN 61643-11 |
| Hinweis | 2012 |
| Montageart | Tragschiene: 35 mm |
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Nein |
| Netzform IT (EF009927) | Nein |
| Netzform TN (EF009928) | Nein |
| Netzform TN-C (EF009929) | Nein |
| Netzform TN-C-S (EF009933) | Nein |
| Netzform TN-S (EF009930) | Nein |
| Netzform TT (EF009931) | Ja |
| Netzform sonstige (EF009932) | Nein |
| Höchste Dauerspannung AC (EF004198) | 385 V |
| Folgestromlöschfähigkeit (EF004193) | 3 kA |
| Montageart (EF000003) | Hutschiene TH35 |
| Baugröße (EF002566) | sonstige |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 25 mm² |
| Mit Fernmeldekontakt (EF000422) | Nein |
| Ausblasend (EF004181) | Nein |
| Signalisierung am Gerät (EF004241) | ohne |
| Prüfklasse Typ 1 (EF004229) | Ja |
| Integrierte Vorsicherung (EF008797) | Ja |
| Geeignet für Außengebrauch (EF003532) | Nein |
| Schutzart (IP) (EF005474) | IP20 |
