PHOENIX_CONTACTTerminalsPT 2,5-4L/2P-FS 3012312 PHOENIX CONTACT Flansch

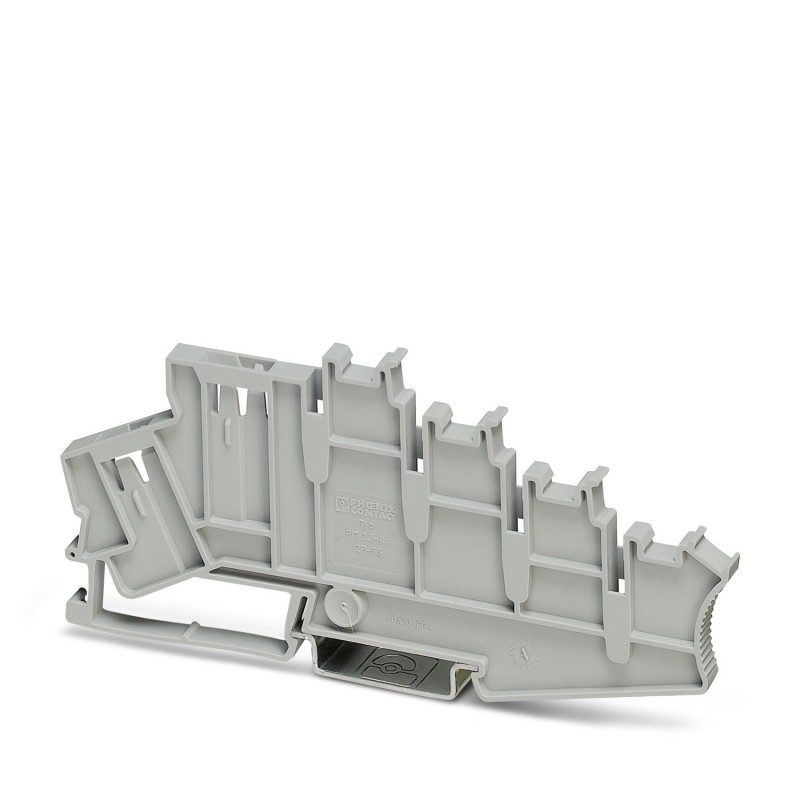

PHOENIX_CONTACT PT 2,5-4L/2P-FS 3012312 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

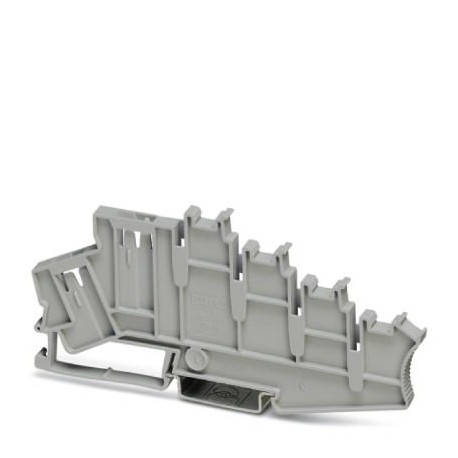

PT 2,5-4L/2P-FS 3012312 PHOENIX CONTACT Flansch

Artikel-Nr.: PT 2,5-4L/2P-FS

Code: 3012312

Hersteller: PHOENIX_CONTACT

Beschreibung:

Flansch
Flansch, Länge: 125 mm, Breite: 5,2 mm, Farbe: grau
Flansch, Breite: 5,2 mm, Höhe: 125 mm, Farbe: grau

Kategorien:

  • Reihenklemmen > Endklammer/-halter für Reihenklemme
  • PHOENIX_CONTACT > Terminals

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 24,43 €

Stückpreis: 2,443 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten
Artikeleigenschaften
ProdukttypFlansch
Datenpflegestand
Artikelrevision03
Maße
Breite5,2 mm
Deckelbreite2,2 mm
Höhe125 mm
Tiefe auf NS 35/7,559 mm
Tiefe auf NS 35/1566,5 mm
Materialangaben
Farbegrau (RAL 7042)
Brennbarkeitsklasse nach UL 94V0
IsolierstoffPA
Statischer Isolierstoffeinsatz in Kälte-60 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL 3
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)bestanden
Rauchgastoxität NFPA 130 (SMP 800C)bestanden
Elektrische Prüfungen
Stoßspannungsprüfung
ErgebnisPrüfung bestanden
Erwärmungsprüfung
Anforderung ErwärmungsprüfungTemperaturerhöhung ≤ 45 K
ErgebnisPrüfung bestanden
Kurzzeitstromfestigkeit 2,5 mm²0,3 kA
ErgebnisPrüfung bestanden
Betriebsfrequente Spannungsfestigkeit
Prüfspannung Sollwert1,89 kV
ErgebnisPrüfung bestanden
Mechanische Prüfungen
Mechanische Festigkeit
ErgebnisPrüfung bestanden
Befestigung auf dem Träger
ErgebnisPrüfung bestanden
Prüfung auf Leiterbeschädigung und Lockerung
Rotationsgeschwindigkeit10 U/min
Umdrehungen135
Leiterquerschnitt/Gewicht0,14 mm² / 0,2 kg
2,5 mm² / 0,7 kg
4 mm² / 0,9 kg
ErgebnisPrüfung bestanden
Umwelt- und Lebensdauerbedingungen
Alterung
Temperaturzyklen192
ErgebnisPrüfung bestanden
Nadelflammenprüfung
Einwirkdauer30 s
ErgebnisPrüfung bestanden
Schwingen/Breitbandrauschen
PrüfspezifikationDIN EN 50155 (VDE 0115-200):2022-06
SpektrumLebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Frequenzf1= 5 Hz bis f2= 150 Hz
ASD-Pegel0,964 (m/s²)²/Hz
Beschleunigung0,58g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
ErgebnisPrüfung bestanden
Schocken
PrüfspezifikationDIN EN 50155 (VDE 0115-200):2022-06
SchockformHalbsinus
Beschleunigung5g
Schockdauer30 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
ErgebnisPrüfung bestanden
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-60 °C ... 105 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Lagerung/Transport)30 % ... 70 %

ETIM for 3012312 Reihenklemmen (EC001041)

MerkmalsnameFarbe (EF000007)
Merkmalswertgrau
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameHöhe (EF000040)
Merkmalswert125 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert59 mm

DATASHEET - PDF

Titel
Größe
Typ
PHOENIX CONTACT-3012312-PT 2,5-4L/2P-FS
93 Kbytes
PDF KATALOG PHOENIX REIHENKLEMMEN DE
69 Mbytes
