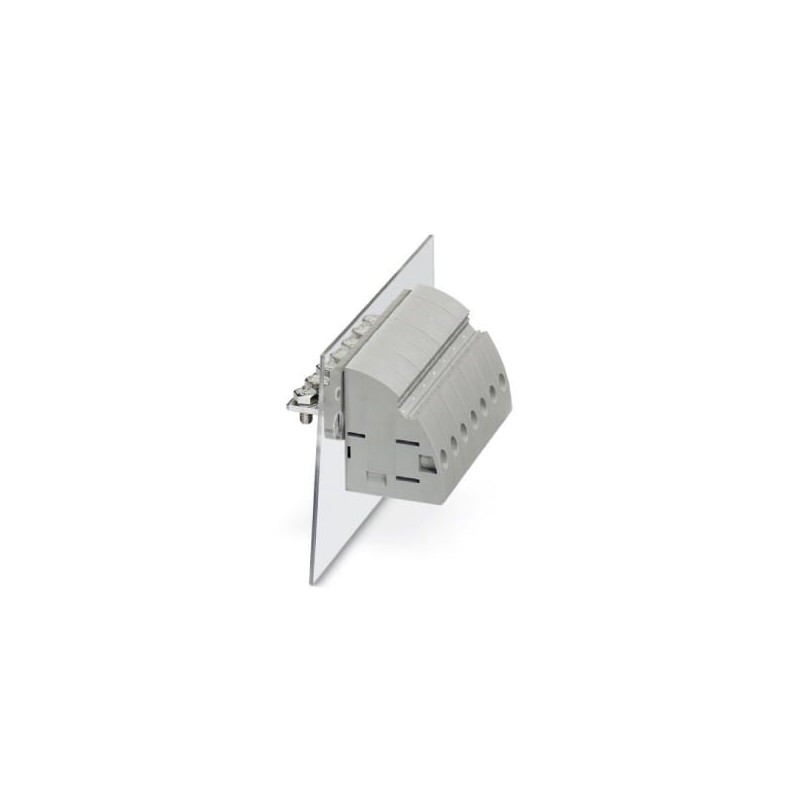

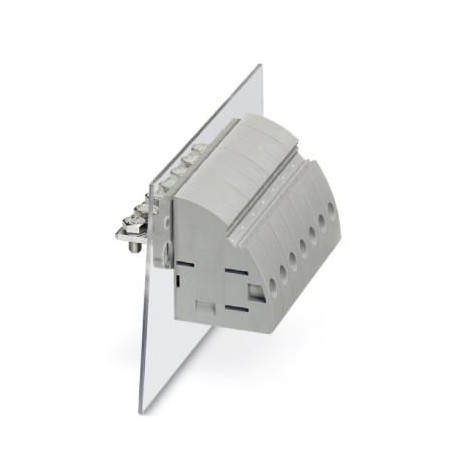

UWV 25-POT 3073568 PHOENIX CONTACT Durchführungsklemme
UWV 25-POT
3073568
PHOENIX_CONTACT
25
Durchführungsklemme
Reihenklemmen > Durchführungsklemme
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3073568 |
|---|---|
| Verpackungseinheit | 25 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 615 (C-1-2013) |
| GTIN | 4046356344807 |
| Gewicht pro Stück (exklusive Verpackung) | 39,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 49,200 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | CN (China) |
Allgemein
| Anzahl der Etagen | 1 |
|---|---|
| Anzahl der Anschlüsse | 2 |
| Nennquerschnitt | 25 mm² |
| Farbe | grau |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Belastungsstrom maximal | 125 A |
| Bemessungsstoßspannung | 6 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Nennstrom IN | 101 A |
| Belastungsstrom maximal | 125 A |
| Nennspannung UN | 800 V |
| Offene Seitenwand | Nein |
| Polzahl | 1 |
Anschlussdaten
| Hinweis | Klemmhülse |
|---|---|
| Anschlussseite | außen |
| Anschlussart | Schraubanschluss |
| Hinweis | Achtung: Im Downloadbereich finden Sie Artikelfreigaben, Anschlussquerschnitte und Hinweise zum Anschluss von Aluminiumleitern. |
| Leiterquerschnitt starr min | 6 mm² |
| Leiterquerschnitt starr max | 35 mm² |
| Leiterquerschnitt flexibel min. | 10 mm² |
| Leiterquerschnitt flexibel max. | 25 mm² |
| Leiterquerschnitt AWG min | 10 |
| Leiterquerschnitt AWG max | 2 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 4 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 4 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 25 mm² |
| 2 Leiter gleichen Querschnitts starr min | 2,5 mm² |
| 2 Leiter gleichen Querschnitts starr max | 10 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 10 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 10 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 10 mm² |
| Abisolierlänge | 19 mm |
| Lehrdorn | B7 |
| Schraubengewinde | M5 |
| Anzugsdrehmoment min | 4 Nm |
| Anzugsdrehmoment max | 4,5 Nm |
| Anschlussseite | innen |
| Anschlussart | Kabelschuhanschluss |
| Anzugsdrehmoment min | 4 Nm |
| Anzugsdrehmoment max | 4,5 Nm |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141131eCl@ss 4.127141131eCl@ss 5.027141134eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027141134eCl@ss 9.027141134
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-3073568-UWV 25-POT | 122 Kbytes |
|
