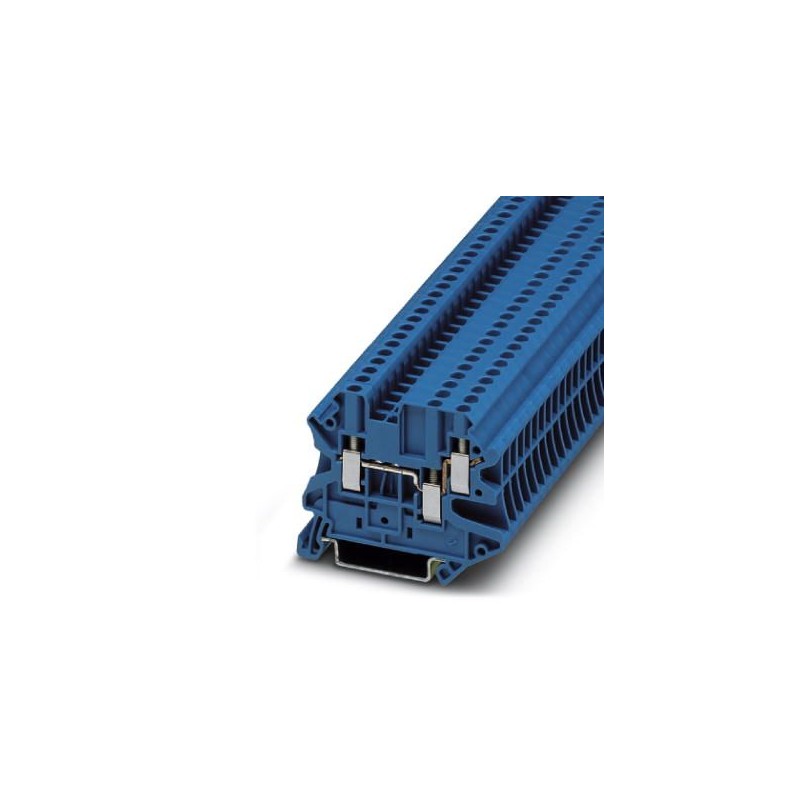

UT 2,5-TWIN BU 3044526 PHOENIX CONTACT Durchgangsklemme, Anschlussart: Schraubanschluss, Querschnitt: 0,14 m.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

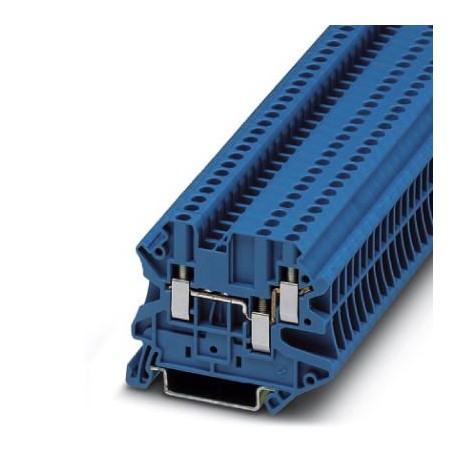

UT 2,5-TWIN BU 3044526 PHOENIX CONTACT Durchgangsklemme, Anschlussart: Schraubanschluss, Querschnitt: 0,14 m..

UT 2,5-TWIN BU

3044526

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Durchgangsklemme, Anschlussart: Schraubanschluss, Querschnitt: 0,14 mm² - 4 mm², AWG: 26 - 12, Breite: 5,2 mm, Farbe: blau, Montageart: NS 35/7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

UT Universal Terminals – Screw connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+1,19 €
150+1,13 €
300+1,10 €
400+1,09 €
550+1,08 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse3
Nennquerschnitt2,5 mm²
Farbeblau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
AnwendungsbereichBahnindustrie
Maschinenbau
Anlagenbau
Prozessindustrie

Allgemein

Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-1
Belastungsstrom maximal30 A (bei 4 mm² Leiterquerschnitt, der maximale Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden.)
Nennstrom IN24 A
Nennspannung UN500 V
Offene Seitenwandja

Maße

Breite5,2 mm
Deckelbreite2,2 mm
Länge57,8 mm
Höhe NS 35/7,547,5 mm
Höhe NS 35/1555 mm

Anschlussdaten

AnschlussartSchraubanschluss
Anschluss gemäß NormIEC 60947-7-1
Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.4 mm²
Leiterquerschnitt flexibel AWG min26
Leiterquerschnitt flexibel AWG max12
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:2,5 mm²
2 Leiter gleichen Querschnitts starr min0,14 mm²
2 Leiter gleichen Querschnitts starr max1,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,14 mm²
2 Leiter gleichen Querschnitts flexibel max1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max1 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,14 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max1,5 mm²
Anschluss gemäß NormIEC/EN 60079-7
Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Abisolierlänge9 mm
LehrdornA3
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm

Datasheet - PDF

Titel:Sprache:Größe:Typ:
PHOENIX CONTACT-3044526-UT 2,5-TWIN BUEnglish118 KbytesPHOENIX CONTACT-3044526-UT 2,5-TWIN BU
