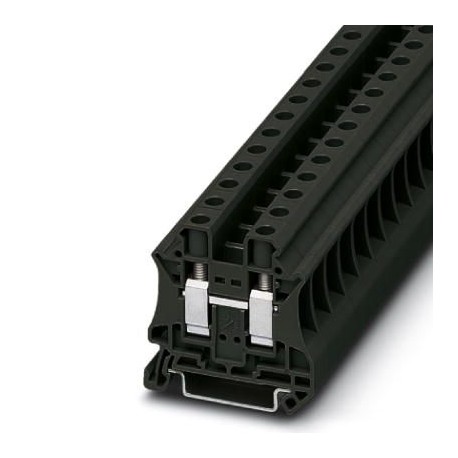

UT 10 BK 3046320 PHOENIX CONTACT Durchgangsklemme, Anschlussart: Schraubanschluss, Querschnitt: 0,5 mm² 16 m.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UT 10 BK 3046320 PHOENIX CONTACT Durchgangsklemme, Anschlussart: Schraubanschluss, Querschnitt: 0,5 mm² 16 m..

UT 10 BK

3046320

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Durchgangsklemme, Anschlussart: Schraubanschluss, Querschnitt: 0,5 mm² - 16 mm², AWG: 20 - 6, Breite: 10,2 mm, Farbe: schwarz, Montageart: NS 35/7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

UT Universal Terminals – Screw connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+1,16 €
150+1,11 €
250+1,09 €
350+1,07 €
500+1,06 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse2
Nennquerschnitt10 mm²
Farbeschwarz
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0

Allgemein

Bemessungsstoßspannung8 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-1
Belastungsstrom maximal76 A (bei 16 mm² Leiterquerschnitt)
Nennstrom IN76 A
Nennspannung UN1000 V
Offene Seitenwandja

Maße

Breite10,2 mm
Deckelbreite2,2 mm
Länge47,7 mm
Höhe NS 35/7,547,5 mm
Höhe NS 35/1555 mm

Anschlussdaten

AnschlussartSchraubanschluss
Anschluss gemäß NormIEC 60947-7-1
HinweisAchtung: Im Downloadbereich finden Sie Artikelfreigaben, Anschlussquerschnitte und Hinweise zum Anschluss von Aluminiumleitern.
Leiterquerschnitt starr min0,5 mm²
Leiterquerschnitt starr max16 mm²
Leiterquerschnitt AWG min20
Leiterquerschnitt AWG max6
Leiterquerschnitt flexibel min.0,5 mm²
Leiterquerschnitt flexibel max.16 mm²
Leiterquerschnitt flexibel AWG min20
Leiterquerschnitt flexibel AWG max6
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max10 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:10 mm²
2 Leiter gleichen Querschnitts starr min0,5 mm²
2 Leiter gleichen Querschnitts starr max6 mm²
2 Leiter gleichen Querschnitts flexibel min0,5 mm²
2 Leiter gleichen Querschnitts flexibel max6 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max6 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max2,5 mm²
Abisolierlänge10 mm
LehrdornA6
SchraubengewindeM4
Anzugsdrehmoment min1,5 Nm
Anzugsdrehmoment max1,8 Nm

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-3046320-UT 10 BKEnglish117 KbytesPHOENIX CONTACT-3046320-UT 10 BK
