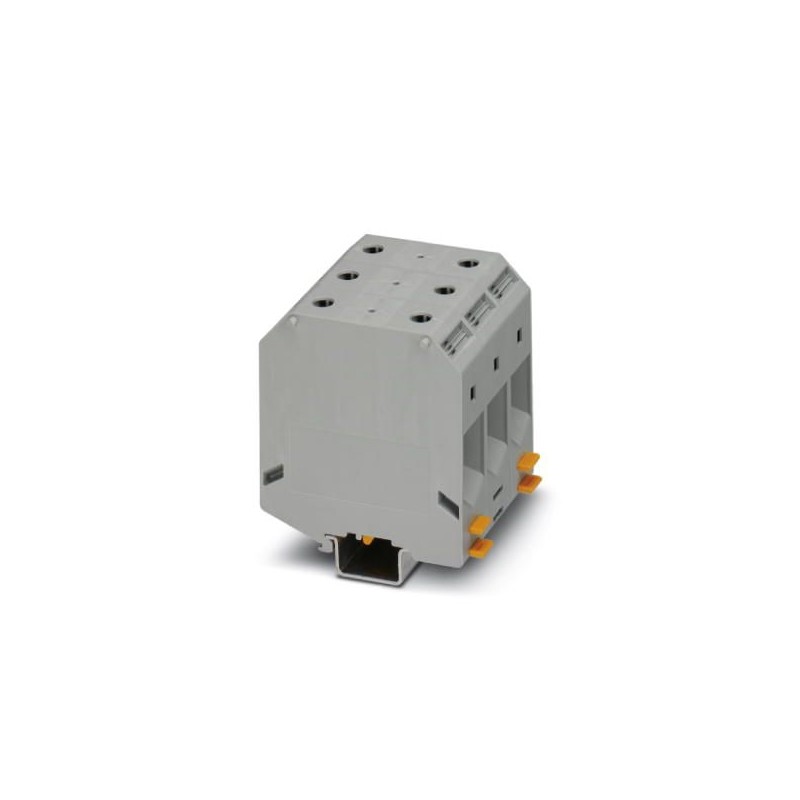

UKH 95-3L 3076332 PHOENIX CONTACT Hochstromklemme, Anschlussart: Schraubanschluss, Polzahl: 3, Querschnitt: .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

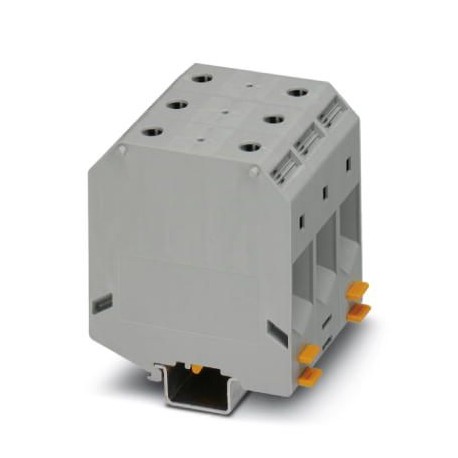

UKH 95-3L 3076332 PHOENIX CONTACT Hochstromklemme, Anschlussart: Schraubanschluss, Polzahl: 3, Querschnitt: ..

UKH 95-3L

3076332

PHOENIX_CONTACT

3

Verfügbar

Schiff am heute

Hochstromklemme, Anschlussart: Schraubanschluss, Polzahl: 3, Querschnitt: 25 mm² - 95 mm², AWG: 4 - 3/0, Breite: 75 mm, Höhe: 89,8 mm, Farbe: grau, Montageart: NS 35/15, NS 32

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

Universal rail terminal screen UK and SK - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
3+47,92 €
6+46,70 €
9+46,09 €
12+45,71 €
15+45,55 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse6
Nennquerschnitt95 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0

Allgemein

Bemessungsstoßspannung8 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-1
Belastungsstrom maximal232 A
Nennstrom IN232 A
Nennspannung UN1000 V
Offene Seitenwandnein
Polzahl3

Maße

Breite75 mm
Länge82,8 mm
Höhe89,8 mm
Höhe NS 35/1597,5 mm
Höhe NS 3295 mm

Anschlussdaten

HinweisSchrauben mit Innensechskant
AnschlussartSchraubanschluss
Anschluss gemäß NormIEC 60947-7-1
HinweisAchtung: Im Downloadbereich finden Sie Artikelfreigaben, Anschlussquerschnitte und Hinweise zum Anschluss von Aluminiumleitern.
Leiterquerschnitt starr min25 mm²
Leiterquerschnitt starr max95 mm²
Leiterquerschnitt AWG min4
Leiterquerschnitt AWG max3/0
Leiterquerschnitt flexibel min.35 mm²
Leiterquerschnitt flexibel max.95 mm²
Leiterquerschnitt flexibel AWG min2
Leiterquerschnitt flexibel AWG max3/0
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min35 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max95 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min35 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:95 mm²
Leiterquerschnitt mit Einlegebrücke starr max95 mm²
Leiterquerschnitt mit Einlegebrücke flexibel max.70 mm²
2 Leiter gleichen Querschnitts starr min25 mm²
2 Leiter gleichen Querschnitts starr max35 mm²
2 Leiter gleichen Querschnitts flexibel min25 mm²
2 Leiter gleichen Querschnitts flexibel max35 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min16 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max35 mm²
Leiterquerschnitt mit Einlegebrücke starr max95 mm²
Leiterquerschnitt mit Einlegebrücke flexibel max.70 mm²
Abisolierlänge33 mm
SchraubengewindeM8
Anzugsdrehmoment min15 Nm
Anzugsdrehmoment max20 Nm

Datasheet - PDF

Titel:Sprache:Größe:Typ:
PHOENIX CONTACT-3076332-UKH 95-3LEnglish114 KbytesPHOENIX CONTACT-3076332-UKH 95-3L
