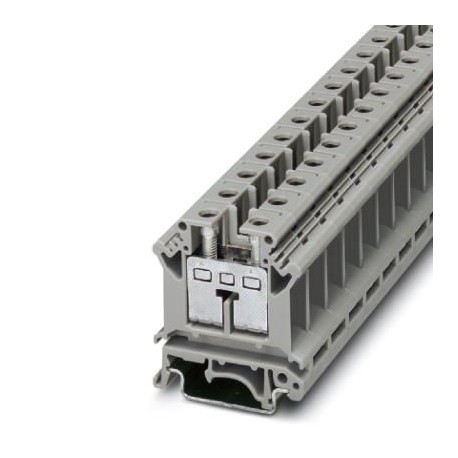

UIK 16 3006153 PHOENIX CONTACT Installationsklemme
UIK 16
3006153
PHOENIX_CONTACT
50
Installationsklemme
Reihenklemme, Nennspannung: 400 V, Nennstrom: 76 A, Schraubanschluss, Dimensionierungsquerschnitt: 16 mm², Querschnitt: 2,5 mm² - 25 mm², Einbauart: NS 35/7,5, NS 35/15, NS 32, Farbe: grau
Reihenklemmen > Installations-Etagenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3006153 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Katalogseite | Seite 505 (C-1-2017) |
| GTIN | 4017918091378 |
| Gewicht pro Stück (exklusive Verpackung) | 20,919 g |
| Gewicht pro Stück (inklusive Verpackung) | 22,020 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Anzahl der Etagen | 1 |
|---|---|
| Anzahl der Anschlüsse | 2 |
| Nennquerschnitt | 16 mm² |
| Farbe | grau |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Belastungsstrom maximal | 101 A (bei 25 mm² Leiterquerschnitt) |
| Bemessungsstoßspannung | 6 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Maximale Verlustleistung bei Nennbedingung | 2,43 W |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Nennstrom IN | 76 A |
| Belastungsstrom maximal | 101 A (bei 25 mm² Leiterquerschnitt) |
| Nennspannung UN | 400 V |
| Offene Seitenwand | Ja |
| Prüfspezifikation Berührschutz | DIN EN 50274 (VDE 0660-514):2002-11 |
| Handrückensicherheit | garantiert |
| Ergebnis Stoßspannungsprüfung | Prüfung bestanden |
| Stoßspannungsprüfung Sollwert | 7,3 kV |
| Ergebnis Stehwechselspannungsprüfung | Prüfung bestanden |
| Stehwechselspannung Sollwert | 1,89 kV |
| Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss) | Prüfung bestanden |
| Ergebnis Biegeprüfung | Prüfung bestanden |
| Biegeprüfung Rotationsgeschwindigkeit | 10 U/min |
| Biegeprüfung Umdrehungen | 135 |
| Biegeprüfung Leiterquerschnitt/Gewicht | 2,5 mm² / 0,7 kg |
| 16 mm² / 2,9 kg | |
| 25 mm² / 4,5 kg | |
| Ergebnis Zugprüfung | Prüfung bestanden |
| Zugprüfung Leiterquerschnitt | 2,5 mm² |
| Zugkraft Sollwert | 50 N |
| Zugprüfung Leiterquerschnitt | 16 mm² |
| Zugkraft Sollwert | 100 N |
| Zugprüfung Leiterquerschnitt | 25 mm² |
| Zugkraft Sollwert | 135 N |
| Ergebnis Festsitz auf der Befestigungsauflage | Prüfung bestanden |
| Festsitz auf Befestigungsauflage | NS 35/NS 32 |
| Sollwert | 5 N |
| Ergebnis Spannungsfallprüfung | Prüfung bestanden |
| Anforderung Spannungsfall | ≤ 3,2 mV |
| Ergebnis Erwärmungsprüfung | Prüfung bestanden |
| Ergebnis Kurzstromfestigkeit | Prüfung bestanden |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 16 mm² |
| Kurzzeitstrom | 1,92 kA |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 25 mm² |
| Kurzzeitstrom | 3 kA |
| Ergebnis Thermische Prüfung | Prüfung bestanden |
| Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer | 30 s |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 125 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
Anschlussdaten
| Hinweis | Klemmstelle |
|---|---|
| Leiterquerschnitt starr min | 2,5 mm² |
| Leiterquerschnitt starr max | 25 mm² |
| Leiterquerschnitt flexibel min. | 4 mm² |
| Leiterquerschnitt flexibel max. | 16 mm² |
| Leiterquerschnitt AWG min | 12 |
| Leiterquerschnitt AWG max | 4 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 16 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 16 mm² |
| 2 Leiter gleichen Querschnitts starr min | 1,5 mm² |
| 2 Leiter gleichen Querschnitts starr max | 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 10 mm² |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 11 mm |
| Schraubengewinde | M4 |
| Anzugsdrehmoment min | 1,5 Nm |
| Anzugsdrehmoment max | 1,8 Nm |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141125eCl@ss 8.027141125eCl@ss 9.027141125
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 4 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 4 mm² |
| Bemessungsstrom In (EF008250) | 76 A |
| Bemessungsspannung (EF000228) | 400 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Schraubanschluss |
| Montageart (EF000003) | sonstige |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 12.05 mm |
| Höhe (EF000040) | 42.521628 mm |
| Tiefe (EF000049) | 45.9 mm |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Grundfarbe (EF002671) | grau |
| Mit PE-Funktion (EF002672) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3006153-UIK 16 | 145 Kbytes |
|
