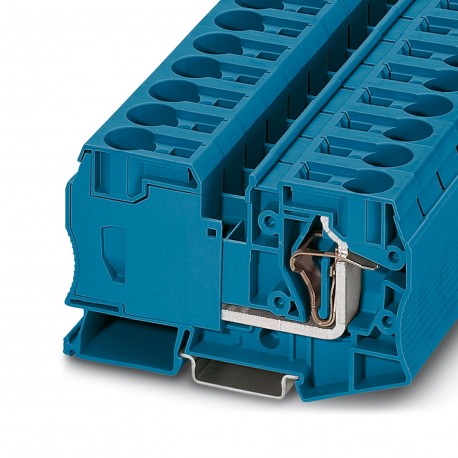

ST 35 BU 3036181 PHOENIX CONTACT Durchgangsklemme Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ST 35 BU 3036181 PHOENIX CONTACT Durchgangsklemme

ST 35 BU

3036181

PHOENIX_CONTACT

10

Durchgangsklemme

Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 125 A, Anzahl Anschlüsse: 2, Anschlussart: Federanschluss, 1. Etage, Dimensionierungsquerschnitt: 35 mm², Querschnitt: 2,5 mm² - 35 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: blau

Mehr Infos


Reihenklemmen > Durchgangs-Reihenklemme

Terminals

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $282.72
Stückpreis: $28.27
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypDurchgangsklemme
Anzahl der Anschlüsse2
Anzahl der Reihen1
Potenziale1
Datenpflegestand
Artikelrevision14
Isolationseigenschaften
ÜberspannungskategorieIII
Verschmutzungsgrad3
Elektrische Eigenschaften
Bemessungsstoßspannung8 kV
Maximale Verlustleistung bei Nennbedingung4,06 W
Anschlussdaten
Anzahl der Anschlüsse pro Etage2
Nennquerschnitt35 mm²
1. Etage
Abisolierlänge25 mm
LehrdornA8
Anschluss gemäß NormIEC 60947-7-1
Leiterquerschnitt starr2,5 mm² ... 35 mm²
Leiterquerschnitt AWG12 ... 2 (umgerechnet nach IEC)
Leiterquerschnitt flexibel2,5 mm² ... 35 mm²
Leiterquerschnitt flexibel [AWG]12 ... 2 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)2,5 mm² ... 35 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)2,5 mm² ... 35 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse2,5 mm² ... 10 mm²
Nennstrom125 A
Belastungsstrom maximal125 A (bei 35 mm² Leiterquerschnitt)
Nennspannung1000 V
HinweisDie Einspeisung von der Klemme ST 35 auf die Klemme ST 16-TWIN mit der Reduzierbrücke RB-ST 35 kann nur einseitig erfolgen.
Bei einer Mitteneinspeisung ist der Deckel D-ST 16-TWIN nicht durch die Reduzierbrücke überbrückbar.
Nennquerschnitt35 mm²
Ex-Daten
Bemessungsdaten (ATEX/IECEx)
Kennzeichnung II 2 GD  Ex eb IIC Gb
Einsatzemperaturbereich-60 °C ... 110 °C
Ex-bescheinigtes Zubehör1206612 SZF 3-1,0X5,5
3022276 CLIPFIX 35-5
3022218 CLIPFIX 35
Auflistung BrückenSteckbrücke / FBS 2-16 / 3005963
Brückendaten85,5 A / 35 mm²
Temperaturerhöhung Ex40 K (118,6 A / 35 mm²)
Bemessungsspannung690 V
bei Brückung mit Brücke690 V
Bemessungsisolationsspannung630 V
Ausgang(dauerhaft)
Etage Ex Allgemein
Bemessungsstrom107,5 A
Belastungsstrom maximal107,5 A
Durchgangswiderstand0,21 mΩ
Anschlussdaten Ex Allgemein
Nennquerschnitt35 mm²
Bemessungsquerschnitt AWG2
Anschlussvermögen starr2,5 mm² ... 35 mm²
Anschlussvermögen AWG14 ... 2
Anschlussvermögen flexibel2,5 mm² ... 35 mm²
Anschlussvermögen AWG14 ... 2
Maße
Breite16 mm
Höhe100 mm
Tiefe auf NS 35/7,559 mm
Tiefe auf NS 35/1566,5 mm
Materialangaben
Farbeblau (RAL 5015)
Brennbarkeitsklasse nach UL 94V0
IsolierstoffgruppeI
IsolierstoffPA
Statischer Isolierstoffeinsatz in Kälte-60 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))125 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL 3
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354)27,5 MJ/kg
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)bestanden
Rauchgastoxität NFPA 130 (SMP 800C)bestanden
Elektrische Prüfungen
Stoßspannungsprüfung
Prüfspannung Sollwert9,8 kV
ErgebnisPrüfung bestanden
Erwärmungsprüfung
Anforderung ErwärmungsprüfungTemperaturerhöhung ≤ 45 K
ErgebnisPrüfung bestanden
Kurzzeitstromfestigkeit 35 mm²4,2 kA
ErgebnisPrüfung bestanden
Betriebsfrequente Spannungsfestigkeit
Prüfspannung Sollwert2,2 kV
ErgebnisPrüfung bestanden
Mechanische Eigenschaften
Mechanische Daten
Offene SeitenwandNein
Mechanische Prüfungen
Mechanische Festigkeit
ErgebnisPrüfung bestanden
Befestigung auf dem Träger
Tragschiene/BefestigungsauflageNS 35
Prüfkraft Sollwert10 N
ErgebnisPrüfung bestanden
Prüfung auf Leiterbeschädigung und Lockerung
Rotationsgeschwindigkeit10 U/min
Umdrehungen135
Leiterquerschnitt/Gewicht2,5 mm² / 0,7 kg
35 mm² / 6,8 kg
ErgebnisPrüfung bestanden
Umwelt- und Lebensdauerbedingungen
Alterung
Temperaturzyklen192
ErgebnisPrüfung bestanden
Nadelflammenprüfung
Einwirkdauer30 s
ErgebnisPrüfung bestanden
Schwingen/Breitbandrauschen
PrüfspezifikationDIN EN 50155 (VDE 0115-200):2008-03
SpektrumLebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Frequenzf1= 5 Hz bis f2= 250 Hz
ASD-Pegel6,12 (m/s²)²/Hz
Beschleunigung3,12g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
ErgebnisPrüfung bestanden
Schocken
PrüfspezifikationDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinus
Beschleunigung30g
Schockdauer18 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
ErgebnisPrüfung bestanden
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)20 % ... 90 %
Zulässige Luftfeuchtigkeit (Lagerung/Transport)30 % ... 70 %
Normen und Bestimmungen
Anschluss gemäß NormIEC 60947-7-1
Montage
MontageartNS 35/7,5
NS 35/15

ETIM for 3036181 Reihenklemmen (EC000897)
Merkmal Wert
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 2.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 2.5 mm²
Bemessungsstrom In (EF008250) 125 A
Bemessungsspannung (EF000228) 1000 V
Ausführung elektrischer Anschluss 1 (EF002526) Federzuganschluss
Ausführung elektrischer Anschluss 2 (EF002527) Federzuganschluss
Anzahl der Klemmstellen je Etage (EF002660) 2
Geeignet für Leiterwerkstoff (EF012572) Aluminium/Kupfer
Montageart (EF000003) Hutschiene TH35
Werkstoff des Isolierkörpers (EF007543) sonstige
Betriebstemperatur (EF002393) -60 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Breite (EF000008) 16 mm
Höhe (EF000040) 100 mm
Tiefe (EF000049) 59 mm
Explosionsgeprüfte Ausführung "Ex e" (EF008498) Ja
Abschlussplatte erforderlich (EF002525) Nein
Farbe (EF000007) blau
Etagen intern gebrückt (EF002661) Ja

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf 69 Mbytes
PHOENIX CONTACT-3036181-ST 35 BU 125 Kbytes PHOENIX CONTACT-3036181-ST 35 BU
