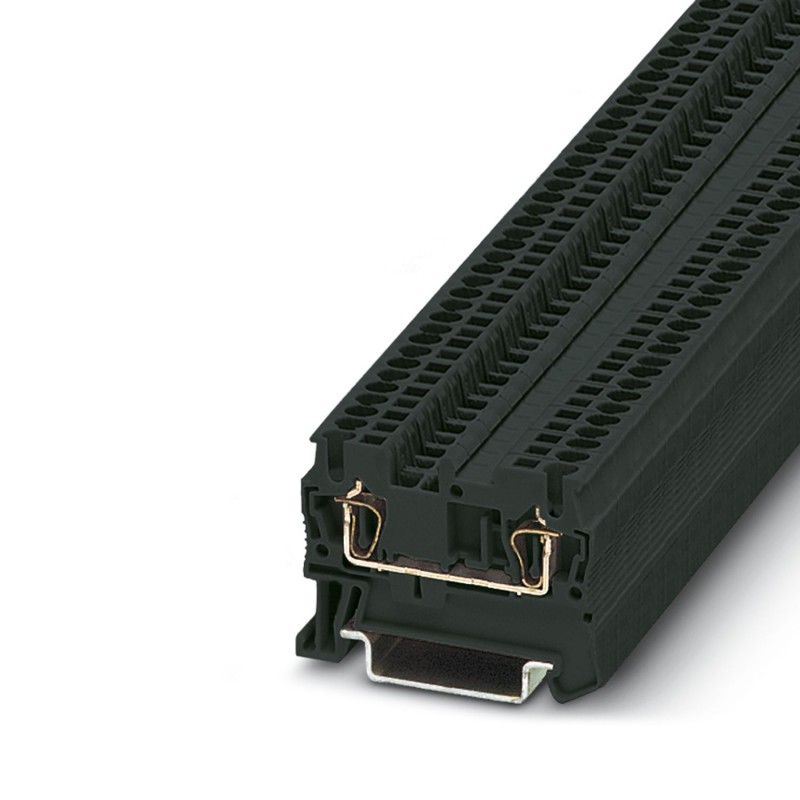

ST 1,5 BK 3037067 PHOENIX CONTACT Durchgangsklemme
ST 1,5 BK
3037067
PHOENIX_CONTACT
50
Durchgangsklemme
Durchgangsklemme, Nennspannung: 500 V, Nennstrom: 17,5 A, Anzahl Anschlüsse: 2, Anschlussart: Federanschluss, 1. Etage, Dimensionierungsquerschnitt: 1,5 mm², Querschnitt: 0,08 mm² - 1,5 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: schwarz
Reihenklemmen > Durchgangs-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Technische Daten
Artikeleigenschaften
| Produkttyp | Durchgangsklemme |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Potenziale | 1 |
| Datenpflegestand | |
| Artikelrevision | 11 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
Elektrische Eigenschaften
| Bemessungsstoßspannung | 6 kV |
| Maximale Verlustleistung bei Nennbedingung | 0,56 W |
Anschlussdaten
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 1,5 mm² |
| 1. Etage | |
| Abisolierlänge | 8 mm ... 10 mm |
| Lehrdorn | A1 |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel [AWG] | 28 ... 16 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² |
| Nennstrom | 17,5 A |
| Belastungsstrom maximal | 17,5 A (bei 1,5 mm² Leiterquerschnitt) |
| Nennspannung | 500 V |
| Nennquerschnitt | 1,5 mm² |
Ex-Daten
| Bemessungsdaten (ATEX/IECEx) | |
| Kennzeichnung | II 2 GD Ex eb IIC Gb |
| Einsatzemperaturbereich | -60 °C ... 110 °C |
| Ex-bescheinigtes Zubehör | 3030417 D-ST 2,5 |
| 3030721 ATP-ST 4 | |
| 1204504 SZF 0-0,4X2,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Auflistung Brücken | Steckbrücke / FBS 2-4 / 3030116 |
| Steckbrücke / FBS 3-4 / 3030129 | |
| Steckbrücke / FBS 4-4 / 3030132 | |
| Steckbrücke / FBS 5-4 / 3030145 | |
| Steckbrücke / FBS 10-4 / 3030158 | |
| Steckbrücke / FBS 20-4 / 3030352 | |
| Brückendaten | 16,5 A / 1,5 mm² |
| Temperaturerhöhung Ex | 40 K (19,4 A / 1,5 mm²) |
| Bemessungsspannung | 440 V |
| bei Brückung mit Brücke | 440 V |
| - bei überspringender Brückung | 352 V |
| - bei überspringender Brückung über PE-Klemme | 352 V |
| - bei abgelängter Brückung mit Deckel | 220 V |
| - bei abgelängter Brückung mit Abteilungstrennplatte | 275 V |
| Bemessungsisolationsspannung | 400 V |
| Ausgang | (dauerhaft) |
| Etage Ex Allgemein | |
| Bemessungsstrom | 17,5 A |
| Belastungsstrom maximal | 17,5 A |
| Durchgangswiderstand | 1,43 mΩ |
| Anschlussdaten Ex Allgemein | |
| Nennquerschnitt | 1,5 mm² |
| Bemessungsquerschnitt AWG | 16 |
| Anschlussvermögen starr | 0,08 mm² ... 1,5 mm² |
| Anschlussvermögen AWG | 28 ... 16 |
| Anschlussvermögen flexibel | 0,08 mm² ... 1,5 mm² |
| Anschlussvermögen AWG | 28 ... 16 |
Maße
| Breite | 4,2 mm |
| Deckelbreite | 2,2 mm |
| Höhe | 48,5 mm |
| Tiefe auf NS 35/7,5 | 36,5 mm |
| Tiefe auf NS 35/15 | 44 mm |
Materialangaben
| Farbe | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
Mechanische Eigenschaften
| Mechanische Daten | |
| Offene Seitenwand | Ja |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
Normen und Bestimmungen
| Anschluss gemäß Norm | IEC 60947-7-1 |
Montage
| Montageart | NS 35/7,5 |
| NS 35/15 |
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.08 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.08 mm² |
| Bemessungsstrom In (EF008250) | 17.5 A |
| Bemessungsspannung (EF000228) | 500 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Federzuganschluss |
| Anzahl der Klemmstellen je Etage (EF002660) | 2 |
| Geeignet für Leiterwerkstoff (EF012572) | Aluminium/Kupfer |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Betriebstemperatur (EF002393) | -60 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 4.2 mm |
| Höhe (EF000040) | 48.5 mm |
| Tiefe (EF000049) | 36.5 mm |
| Explosionsgeprüfte Ausführung "Ex e" (EF008498) | Ja |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Farbe (EF000007) | schwarz |
| Etagen intern gebrückt (EF002661) | Ja |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3037067-ST 1,5 BK | 117 Kbytes |
|
