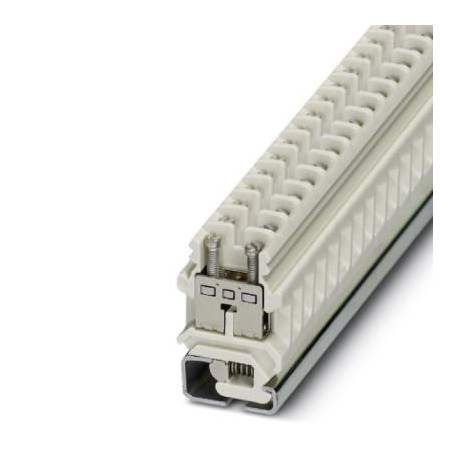

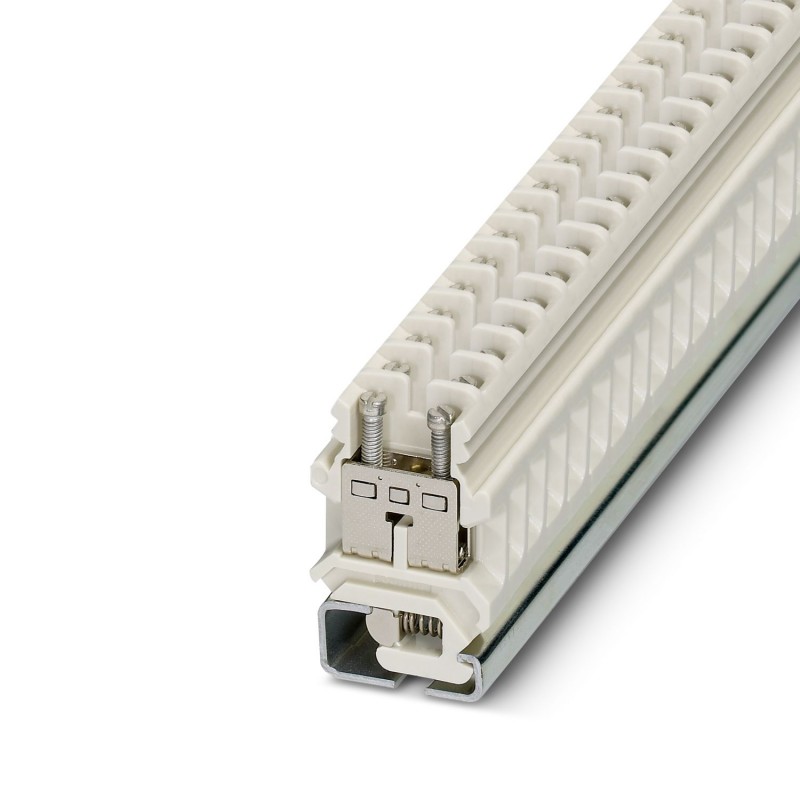

SSK 116 KER-EX 0503057 PHOENIX CONTACT Durchgangsklemme
SSK 116 KER-EX
0503057
PHOENIX_CONTACT
50
Durchgangsklemme
Reihenklemmen > Durchgangs-Reihenklemme
Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 0503057 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Katalogseite | Seite 513 (C-1-2017) |
| GTIN | 4017918002541 |
| Gewicht pro Stück (exklusive Verpackung) | 34,780 g |
| Gewicht pro Stück (inklusive Verpackung) | 36,590 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Anzahl der Etagen | 1 |
|---|---|
| Anzahl der Anschlüsse | 2 |
| Potenziale | 1 |
| Nennquerschnitt | 10 mm² |
| Farbe | elfenbein |
| Isolierstoff | PA |
| Material | Keramik |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Belastungsstrom maximal | 76 A (bei 16 mm² Leiterquerschnitt) |
| Bemessungsstoßspannung | 8 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Maximale Verlustleistung bei Nennbedingung | 1,82 W |
| Belastungsstrom maximal | 76 A (bei 16 mm² Leiterquerschnitt) |
| Nennstrom IN | 57 A |
| Nennspannung UN | 630 V (bei Leiterquerschnitt 16 mm² bis 800 V) |
| Offene Seitenwand | Ja |
| Prüfspezifikation Berührschutz | DIN EN 50274 (VDE 0660-514):2002-11 |
| Handrückensicherheit | gewährleistet |
| Ergebnis Stoßspannungsprüfung | Prüfung bestanden |
| Stoßspannungsprüfung Sollwert | 9,8 kV |
| Ergebnis Stehwechselspannungsprüfung | Prüfung bestanden |
| Stehwechselspannung Sollwert | 1,89 kV |
| Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss) | Prüfung bestanden |
| Ergebnis Biegeprüfung | Prüfung bestanden |
| Biegeprüfung Rotationsgeschwindigkeit | 10 U/min |
| Biegeprüfung Umdrehungen | 135 |
| Biegeprüfung Leiterquerschnitt/Gewicht | 0,5 mm² / 0,3 kg |
| 10 mm² / 2 kg | |
| 16 mm² / 2,9 kg | |
| Ergebnis Zugprüfung | Prüfung bestanden |
| Zugprüfung Leiterquerschnitt | 0,5 mm² |
| Zugkraft Sollwert | 20 N |
| Zugprüfung Leiterquerschnitt | 10 mm² |
| Zugkraft Sollwert | 90 N |
| Zugprüfung Leiterquerschnitt | 16 mm² |
| Zugkraft Sollwert | 100 N |
| Ergebnis Festsitz auf der Befestigungsauflage | Prüfung bestanden |
| Festsitz auf Befestigungsauflage | NS 32 |
| Sollwert | 5 N |
| Ergebnis Spannungsfallprüfung | Prüfung bestanden |
| Anforderung Spannungsfall | ≤ 3,2 mV |
| Ergebnis Erwärmungsprüfung | Prüfung bestanden |
| Ergebnis Kurzstromfestigkeit | Prüfung bestanden |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 10 mm² |
| Kurzzeitstrom | 1,2 kA |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 16 mm² |
| Kurzzeitstrom | 1,92 kA |
| Ergebnis Thermische Prüfung | Prüfung bestanden |
| Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer | 30 s |
| Ergebnis Prüfung Schwingen, Breitbandrauschen | Prüfung bestanden |
| Prüfspezifikation Schwingen, Breitbandrauschen | DIN EN 50155 (VDE 0115-200):2008-03 |
| Prüfspektrum | Lebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut |
| Prüffrequenz | f1= 5 Hz bis f2= 150 Hz |
| ASD-Pegel | 1,857 (m/s2)2/Hz |
| Beschleunigung | 0,8 g |
| Prüfdauer je Achse | 5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Ergebnis Schockprüfung | Prüfung bestanden |
| Prüfspezifikation Schockprüfung | DIN EN 50155 (VDE 0115-200):2008-03 |
| Schockform | Halbsinus |
| Beschleunigung | 5 g |
| Schockdauer | 30 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 1000 °C |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 6 |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 10 mm² |
| Leiterquerschnitt flexibel AWG min | 20 |
| Leiterquerschnitt flexibel AWG max | 8 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 10 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 6 mm² |
| 2 Leiter gleichen Querschnitts starr min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts starr max | 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 4 mm² |
| Anschluss gemäß Norm | IEC/EN 60079-7 |
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 6 |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 10 mm² |
| Leiterquerschnitt flexibel AWG min | 20 |
| Leiterquerschnitt flexibel AWG max | 8 |
| Abisolierlänge | 11 mm |
| Lehrdorn | B6 |
| Schraubengewinde | M4 |
| Anzugsdrehmoment min | 1,5 Nm |
| Anzugsdrehmoment max | 1,8 Nm |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0 27141120 eCl@ss 4.1 27141120 eCl@ss 5.0 27141120 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141120 eCl@ss 8.0 27141120 eCl@ss 9.0 27141120
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
