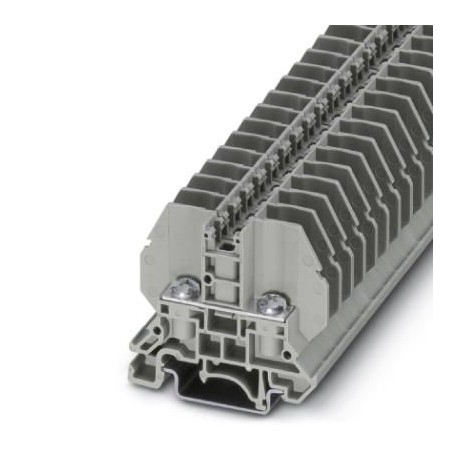

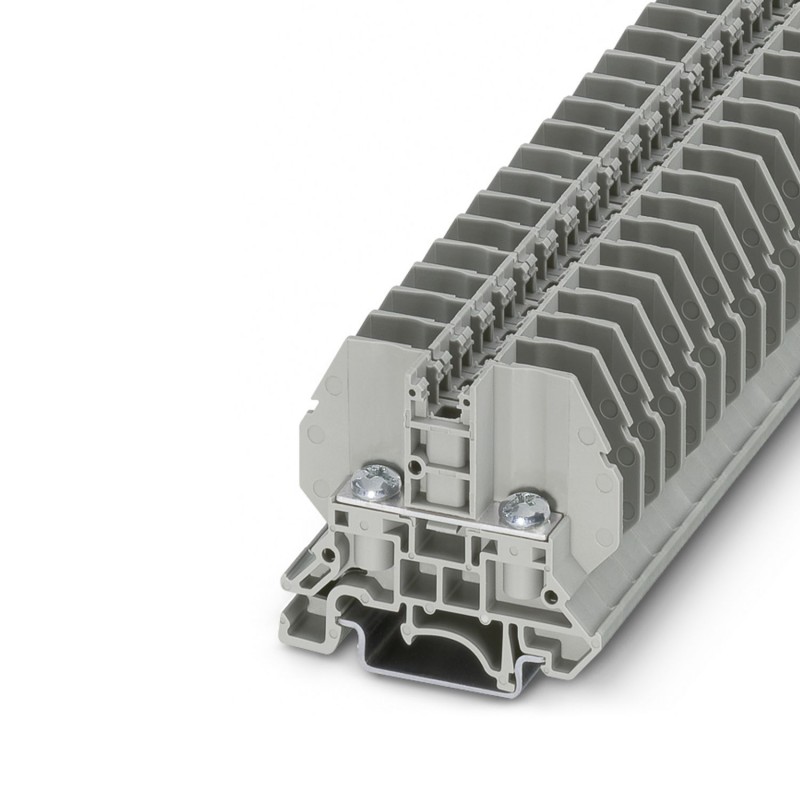

RSC 4 3058127 PHOENIX CONTACT Bolzenanschlussklemme Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

RSC 4 3058127 PHOENIX CONTACT Bolzenanschlussklemme

RSC 4

3058127

PHOENIX_CONTACT

50

Bolzenanschlussklemme

Durchgangsklemme mit Schraubanschlusstechnik, Querschnitt: 0,1 - 6 mm², AWG: 26 - 10, Breite: 9 mm, Farbe: grau

Mehr Infos


Reihenklemmen > Durchgangs-Reihenklemme

Terminals

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $85.81
Stückpreis: $1.72
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten
Hinweise
Allgemein
HinweisDie Bemessungsisolationsspannung gilt für isolierte Kabelschuhe nach DIN 46237:1970-07 und für nicht isolierte Kabelschuhe nach DIN 46234:1980-03 mit Schrumpfschlauch.
Artikeleigenschaften
ProdukttypBolzenanschlussklemme
ProduktfamilieRSC
Rastermaß9 mm
Anzahl der Anschlüsse2
Anzahl der Reihen1
Potenziale1
Datenpflegestand
Artikelrevision01
Isolationseigenschaften
ÜberspannungskategorieIII
Verschmutzungsgrad3
Elektrische Eigenschaften
Bemessungsstoßspannung8 kV
Maximale Verlustleistung bei Nennbedingung1,02 W
Anschlussdaten
Anzahl der Anschlüsse pro Etage2
Nennquerschnitt4 mm²
AbisolierlängeDie Abisolierlänge ist von der Angabe des Kabelschuhherstellers abhängig.
Anschluss gemäß NormIEC 60947-7-1
Nennstrom32 A
Belastungsstrom maximal32 A
Nennspannung800 V
Nennquerschnitt4 mm²
Anschluss Kabelschuh DIN 46234:1980-03
Anschluss gemäß NormDIN 46234:1980-03
Querschnitt0,1 mm² ... 6 mm²
Querschnittsbereich AWG26 ... 10 (umgerechnet nach IEC)
Augendurchmesser4,3 mm
Breite8 mm
Bolzendurchmesser4 mm
SchraubengewindeM4
Anzugsdrehmoment1,2 ... 1,4 Nm
Anschluss gemäß NormDIN 46237:1970-07
Querschnitt0,5 mm² ... 2,5 mm²
Querschnittsbereich AWG26 ... 10 (umgerechnet nach IEC)
Augendurchmesser4,3 mm
Breite8 mm
Bolzendurchmesser4 mm
SchraubengewindeM4
Anzugsdrehmoment1,2 ... 1,4 Nm
Kennfarbe Ringkabelschuhe : rot1 mm²
Kennfarbe Ringkabelschuhe : blau2,5 mm²
Maße
Breite9 mm
Deckelbreite2,2 mm
Höhe53,3 mm
Tiefe auf NS 3252,1 mm
Tiefe auf NS 35/7,547,1 mm
Tiefe auf NS 35/1554,6 mm
Rastermaß9 mm
Materialangaben
Farbegrau (RAL 7042)
Brennbarkeitsklasse nach UL 94V0
IsolierstoffgruppeI
IsolierstoffPA
Statischer Isolierstoffeinsatz in Kälte-60 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL 3
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354)28 MJ/kg
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)bestanden
Rauchgastoxität NFPA 130 (SMP 800C)bestanden
Elektrische Prüfungen
Stoßspannungsprüfung
Prüfspannung Sollwert9,8 kV
ErgebnisPrüfung bestanden
Erwärmungsprüfung
Anforderung ErwärmungsprüfungTemperaturerhöhung ≤ 45 K
ErgebnisPrüfung bestanden
Kurzzeitstromfestigkeit 4 mm²0,48 kA
Kurzzeitstromfestigkeit 6 mm²0,72 kA
ErgebnisPrüfung bestanden
Betriebsfrequente Spannungsfestigkeit
Prüfspannung Sollwert2 kV
ErgebnisPrüfung bestanden
Mechanische Eigenschaften
Mechanische Daten
Offene SeitenwandJa
Mechanische Prüfungen
Mechanische Festigkeit
ErgebnisPrüfung bestanden
Befestigung auf dem Träger
Tragschiene/BefestigungsauflageNS 32/NS 35
Prüfkraft Sollwert1 N
ErgebnisPrüfung bestanden
Umwelt- und Lebensdauerbedingungen
Nadelflammenprüfung
Einwirkdauer30 s
ErgebnisPrüfung bestanden
Schwingen/Breitbandrauschen
PrüfspezifikationDIN EN 50155 (VDE 0115-200):2008-03
SpektrumLebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Frequenzf1= 5 Hz bis f2= 150 Hz
ASD-Pegel0,2g²/Hz
Beschleunigung0,8g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
ErgebnisPrüfung bestanden
Schocken
PrüfspezifikationDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinus
Beschleunigung5g
Schockdauer30 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
ErgebnisPrüfung bestanden
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)20 % ... 90 %
Zulässige Luftfeuchtigkeit (Lagerung/Transport)30 % ... 70 %
Normen und Bestimmungen
Anschluss gemäß NormIEC 60947-7-1
Montage
MontageartNS 35/7,5
NS 35/15

ETIM for 3058127 Reihenklemmen (EC000897)
Merkmal Wert
Bemessungsstrom In (EF008250) 32 A
Bemessungsspannung (EF000228) 800 V
Ausführung elektrischer Anschluss 1 (EF002526) Bolzenanschluss
Ausführung elektrischer Anschluss 2 (EF002527) Bolzenanschluss
Anzahl der Klemmstellen je Etage (EF002660) 2
Geeignet für Leiterwerkstoff (EF012572) Aluminium/Kupfer
Montageart (EF000003) Hutschiene TH35
Werkstoff des Isolierkörpers (EF007543) sonstige
Betriebstemperatur (EF002393) -60 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Breite (EF000008) 9 mm
Höhe (EF000040) 53.3 mm
Tiefe (EF000049) 47.1 mm
Abschlussplatte erforderlich (EF002525) Ja
Farbe (EF000007) grau
Etagen intern gebrückt (EF002661) Ja
