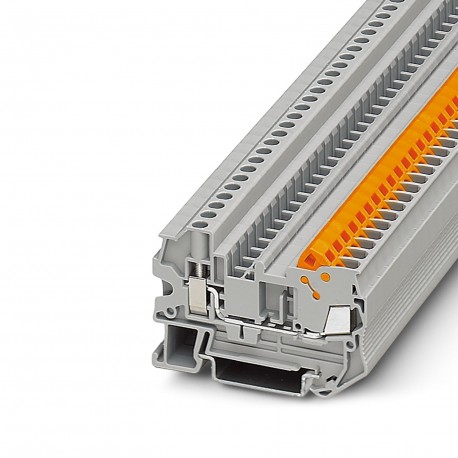

QTCU 2,5 3206539 PHOENIX CONTACT Durchgangsklemme
QTCU 2,5
3206539
PHOENIX_CONTACT
50
Durchgangsklemme
Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anschlussart: Schnellanschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,5 mm² - 2,5 mm², Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 6 mm², Montage: NS 35/7,5, NS 35/15, Farbe: grau
Reihenklemmen > Durchgangs-Reihenklemme
Connectivity Industrieschränke
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Technische Daten
Artikeleigenschaften
| Produkttyp | Hybridklemme |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Potenziale | 1 |
| Datenpflegestand | |
| Artikelrevision | 12 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
Elektrische Eigenschaften
| Bemessungsstoßspannung | 8 kV |
| Maximale Verlustleistung bei Nennbedingung | 0,77 W |
Anschlussdaten
| Anzahl der Anschlüsse pro Etage | 2 |
| Häufigkeit der Beschaltung bei gleichem Querschnitt | 100 |
| Nennquerschnitt | 2,5 mm² |
| Material Aderisolation | PVC / PE |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 20 ... 14 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel [AWG] | 20 ... 14 (umgerechnet nach IEC) |
| Nennstrom | 24 A |
| Belastungsstrom maximal | 24 A (bei 2,5 mm² Leiterquerschnitt) |
| Nennspannung | 800 V |
| Nennquerschnitt | 2,5 mm² |
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,6 ... 0,8 Nm |
| Abisolierlänge | 9 mm |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 0,14 mm² ... 6 mm² |
| Leiterquerschnitt AWG | 26 ... 10 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,14 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,14 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,14 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 2,5 mm² |
| Nennstrom | 24 A |
| Belastungsstrom maximal | 24 A (bei 2,5 mm² Leiteranschlussquerschnitt) |
| Nennspannung | 800 V |
| Nennquerschnitt | 2,5 mm² |
Ex-Daten
| Bemessungsdaten (ATEX/IECEx) | |
| Kennzeichnung | II 2 GD Ex eb IIC Gb |
| Einsatzemperaturbereich | -45 °C ... 90 °C (1) |
| Ex-bescheinigtes Zubehör | 3206597 D-QTCU 2,5 |
| 3206209 ATP-QTC | |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Auflistung Brücken | Steckbrücke / FBS 2-6 / 3030336 |
| Steckbrücke / FBS 3-6 / 3030242 | |
| Steckbrücke / FBS 4-6 / 3030255 | |
| Steckbrücke / FBS 5-6 / 3030349 | |
| Steckbrücke / FBS 10-6 / 3030271 | |
| Steckbrücke / FBS 20-6 / 3030365 | |
| Brückendaten | 20,5 A / 2,5 mm² |
| Temperaturerhöhung Ex | 40 K (23 A / 2,5 mm²) |
| Bemessungsspannung | 550 V |
| bei Brückung mit Brücke | 550 V |
| - bei überspringender Brückung | 352 V |
| - bei abgelängter Brückung mit Deckel | 220 V |
| - bei abgelängter Brückung mit Abteilungstrennplatte | 275 V |
| Bemessungsisolationsspannung | 500 V |
| Ausgang | (dauerhaft) |
| Etage Ex Allgemein | |
| Bemessungsstrom | 20,5 A |
| Belastungsstrom maximal | 20,5 A |
| Durchgangswiderstand | 0,7 mΩ |
| Anschlussdaten Ex Schnellanschluss | |
| Nennquerschnitt | 2,5 mm² |
| Bemessungsquerschnitt AWG | 14 |
| Anschlussvermögen starr | 0,5 mm² ... 2,5 mm² |
| Anschlussvermögen AWG | 20 ... 14 |
| Anschlussvermögen flexibel | 0,5 mm² ... 2,5 mm² |
| Anschlussvermögen AWG | 20 ... 14 |
| Häufigkeit der Beschaltung bei gleichem Querschnitt | 100 |
| Anschlussdaten Ex Schraubanschluss | |
| Abisolierlänge | 9 mm |
| Drehmomentbereich | 0,6 Nm ... 0,8 Nm |
| Nennquerschnitt | 2,5 mm² |
| Bemessungsquerschnitt AWG | 14 |
| Anschlussvermögen starr | 0,14 mm² ... 6 mm² |
| Anschlussvermögen AWG | 26 ... 10 |
| Anschlussvermögen flexibel | 0,14 mm² ... 4 mm² |
| Anschlussvermögen AWG | 26 ... 12 |
| 2 Leiter gleichen Querschnitts starr | 0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts AWG starr | 26 ... 16 |
| 2 Leiter gleichen Querschnitts flexibel | 0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts AWG flexibel | 26 ... 16 |
Maße
| Breite | 6,2 mm |
| Deckelbreite | 2,2 mm |
| Höhe | 62,6 mm |
| Tiefe auf NS 35/7,5 | 42,8 mm |
| Tiefe auf NS 35/15 | 50,3 mm |
Materialangaben
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
Kabel / Leitung
| Aderdurchmesser inklusive Isolierung | 3,8 mm |
Elektrische Prüfungen
| Stoßspannungsprüfung | |
| Prüfspannung Sollwert | 9,8 kV |
| Ergebnis | Prüfung bestanden |
| Erwärmungsprüfung | |
| Anforderung Erwärmungsprüfung | Temperaturerhöhung ≤ 45 K |
| Ergebnis | Prüfung bestanden |
| Kurzzeitstromfestigkeit 2,5 mm² | 0,3 kA |
| Ergebnis | Prüfung bestanden |
| Betriebsfrequente Spannungsfestigkeit | |
| Prüfspannung Sollwert | 2 kV |
| Ergebnis | Prüfung bestanden |
Mechanische Eigenschaften
| Mechanische Daten | |
| Offene Seitenwand | Ja |
Mechanische Prüfungen
| Mechanische Festigkeit | |
| Ergebnis | Prüfung bestanden |
| Befestigung auf dem Träger | |
| Tragschiene/Befestigungsauflage | NS 35 |
| Prüfkraft Sollwert | 1 N |
| Ergebnis | Prüfung bestanden |
| Prüfung auf Leiterbeschädigung und Lockerung | |
| Rotationsgeschwindigkeit | 10 U/min |
| Umdrehungen | 135 |
| Leiterquerschnitt/Gewicht | 0,5 mm² / 0,3 kg |
| 2,5 mm² / 0,7 kg | |
| Ergebnis | Prüfung bestanden |
| Prüfung auf Leiterbeschädigung und Lockerung | |
| Rotationsgeschwindigkeit | 10 U/min |
| Umdrehungen | 135 |
| Leiterquerschnitt/Gewicht | 0,14 mm² / 0,2 kg |
| 4 mm² / 0,9 kg | |
| 6 mm² / 1,4 kg | |
| Ergebnis | Prüfung bestanden |
Umwelt- und Lebensdauerbedingungen
| Alterung | |
| Temperaturzyklen | 192 |
| Ergebnis | Prüfung bestanden |
| Nadelflammenprüfung | |
| Einwirkdauer | 30 s |
| Ergebnis | Prüfung bestanden |
| Schwingen/Breitbandrauschen | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spektrum | Lebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut |
| Frequenz | f1= 5 Hz bis f2= 150 Hz |
| ASD-Pegel | 0,02g²/Hz |
| Beschleunigung | 0,8g |
| Prüfdauer je Achse | 5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Ergebnis | Prüfung bestanden |
| Schocken | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2008-03 |
| Schockform | Halbsinus |
| Beschleunigung | 5g |
| Schockdauer | 30 ms |
| Anzahl der Schocks je Richtung | 3 |
| Ergebnis | Prüfung bestanden |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
Normen und Bestimmungen
| Anschluss gemäß Norm | IEC 60947-7-1 |
| IEC 60947-7-1 |
Montage
| Montageart | NS 35/7,5 |
| NS 35/15 |
