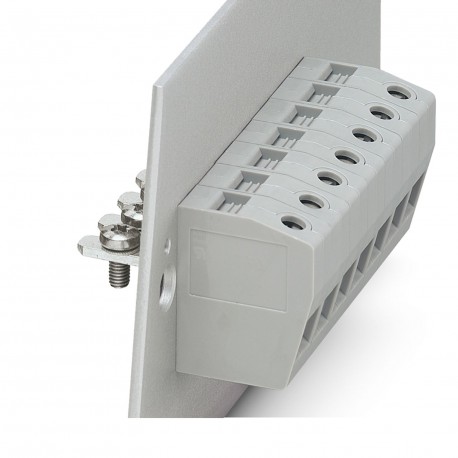

HDFK 16-VP 0709796 PHOENIX CONTACT Durchführungsklemme
HDFK 16-VP
0709796
PHOENIX_CONTACT
50
Durchführungsklemme
Reihenklemme, Anschlussart: Schraubanschluss mit Traktionskapsel, Klemmanschluss, Polzahl: 1, Ladestrom: 76 A, Querschnitt: 0,5 mm² - 25 mm², Leiteranschlussrichtung in Bezug auf die Steckerrichtung: 0°, Breite: 12,1 mm
Durchführungsklemme, Anschlussart: Schraubanschluss mit Zughülse, Kabelschuhanschluss, Polzahl: 1, Belastungsstrom: 76 A, Querschnitt: 0,5 mm2 - 25 mm2, Anschlussrichtung des Leiters zur Steckrichtung: 0 °, Breite: 12,1 mm, Farbe: grau
Reihenklemmen > Durchführungsklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Durchführungsklemme |
| Produktfamilie | HDFK 16-VP |
| Polzahl | 1 |
| Rastermaß | 12,1 mm |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Anzahl der Potenziale | 1 |
| Datenpflegestand | |
| Artikelrevision | 08 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Nennstrom IN | 76 A |
| Nennspannung UN | 500 V |
| Bemessungsspannung (III/3) | 500 V |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Anschlusstechnik | |
| Steckverbindersystem | HDFK 16 |
| Nennquerschnitt | 16 mm² |
| Leiteranschluss außen | |
| Anschlussart | Schraubanschluss mit Zughülse |
| Anschlussrichtung des Leiters zur Steckrichtung | 0 ° |
| Leiterquerschnitt starr | 0,5 mm² ... 25 mm² |
| Leiterquerschnitt flexibel | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 16 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,5 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,5 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 6 mm² |
| Lehrdorn | B7 |
| Abisolierlänge | 16 mm |
| Anzugsdrehmoment | 2 Nm ... 2,3 Nm |
| Leiteranschluss innen | |
| Anschlussart | Kabelschuhanschluss |
| Anschlussrichtung des Leiters zur Steckrichtung | 0 ° |
| Materialangaben - Kontakt | |
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | verzinnt |
| Materialangaben - Gehäuse | |
| Farbe (Gehäuse) | grau (7042) |
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Sicherheitshinweis | |
| Sicherheitshinweis | • Nur elektrotechnisch qualifiziertes Fachpersonal darf das Produkt installieren und betreiben. Um Gefahren zu erkennen und zu vermeiden, muss das Fachpersonal mit den Grundlagen der Elektrotechnik vertraut sein. |
| • Die Einbauanweisungen / Design In-Unterlagen im Downloadbereich im Web unter phoenixcontact.com/products bei dem Produkt sind zu beachten. | |
| • Der Kabeleinführtrichter ist nicht fingerberührsicher. Verbinden oder Lösen der Klemme niemals unter Spannung. Es sind geeignete Maßnahmen zu treffen, um den Berührschutz zu gewährleisten. | |
| • Zur Einhaltung der Nennspannung den Kabelschuh gerade und zentriert ausrichten, sowie die Klemme auf der Innenseite vergießen. | |
| Es besteht keine elektrische Kontaktierung zum Gehäuse. Stellen Sie bei grün-gelben Farbvarianten und mit PE gekennzeichneten Artikeln die Schutzerdung sicher. | |
| Maßzeichnung |  |
| Rastermaß | 12,1 mm |
| Breite [w] | 12,1 mm |
| Höhe [h] | 40 mm |
| Länge [l] | 58 mm |
| Außenmaß | |
| Breite [w] | 12,1 mm |
| Höhe [h3] | 40 mm |
| Länge [l1] | 32,3 mm |
| Innenmaß | |
| Höhe [h4] | 26 mm |
| Länge [l2] | 24,3 mm |
| Prüfung auf Leiterbeschädigung und Lockerung | |
| Prüfspezifikation | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Ergebnis | Prüfung bestanden |
| Zugprüfung | |
| Prüfspezifikation | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert | 0,5 mm² / starr / > 20 N |
| 0,5 mm² / flexibel / > 20 N | |
| 25 mm² / mehrdrähtig / > 135 N | |
| 16 mm² / flexibel / > 100 N | |
| Erwärmungsprüfung | |
| Prüfspezifikation | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Anforderung Erwärmungsprüfung | Temperaturerhöhung ≤ 45 K |
| Kurzzeitstromfestigkeit | |
| Prüfspezifikation | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Luft- und Kriechstrecken 1. Isolationskoordination | |
| Prüfspezifikation | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Bemessungsisolationsspannung (III/3) | 500 V |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 5,5 mm |
| Mindestwert der Kriechstrecke (III/3) | 6,3 mm |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Beschleunigung | 5g (60,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Glühdrahtprüfung | |
| Prüfspezifikation | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 960 °C |
| Einwirkdauer | 30 s |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Verpackungsart | verpackt im Karton |
