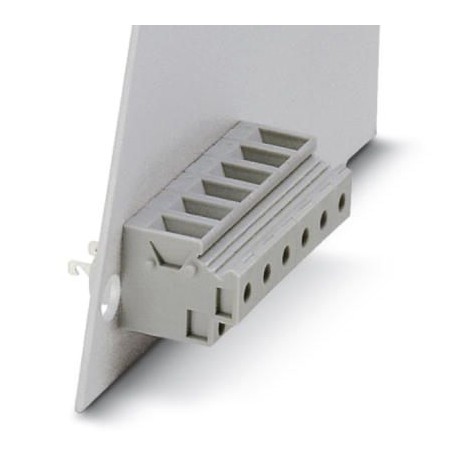

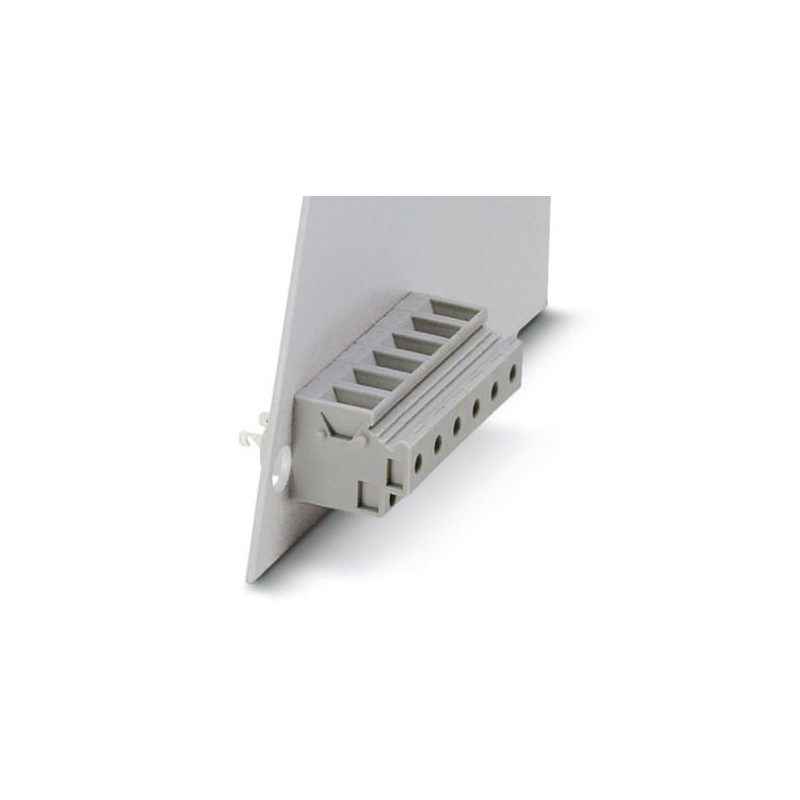

DFK 5-9,5 0706605 PHOENIX CONTACT Durchführungsklemme
DFK 5-9,5
0706605
PHOENIX_CONTACT
50
Durchführungsklemme
Reihenklemme, Anschlussart: Schraubanschluss mit Traktionskapsel, Schweiß-/Flachsteckdosenanschluss, Polzahl: 1, Ladestrom: 18 A, Querschnitt: 0,2 mm² - 6 mm², Anschlussrichtung des Leiters in Bezug auf die Steckerrichtung: 90°, Breite: 38 mm
Reihenklemmen > Durchführungsklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 0706605 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Katalogseite | Seite 641 (C-1-2013) |
| GTIN | 4017918003777 |
| Gewicht pro Stück (exklusive Verpackung) | 5,200 g |
| Gewicht pro Stück (inklusive Verpackung) | 5,842 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | BG (Bulgarien) |
Allgemein
| Anzahl der Etagen | 1 |
|---|---|
| Anzahl der Anschlüsse | 2 |
| Nennquerschnitt | 1,5 mm² |
| Farbe | grau |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Belastungsstrom maximal | 17,5 A |
| Bemessungsstoßspannung | 8 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Nennstrom IN | 17,5 A |
| Belastungsstrom maximal | 17,5 A |
| Nennspannung UN | 690 V |
| Offene Seitenwand | Nein |
| Polzahl | 1 |
Anschlussdaten
| Anschlussseite | Etage 1 außen 1 |
|---|---|
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 6 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 10 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 4 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 4 mm² |
| 2 Leiter gleichen Querschnitts starr min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts starr max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,25 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 2,5 mm² |
| Abisolierlänge | 14 mm |
| Lehrdorn | A4 |
| Schraubengewinde | M3 |
| Anzugsdrehmoment min | 0,6 Nm |
| Anzugsdrehmoment max | 0,8 Nm |
| Anschlussseite | Etage 1 innen 1 |
| Anschlussart | Löt-/Flachsteckanschluss |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 16 |
| Lehrdorn | A4 |
| Flachsteckanschluss | 2,8 x 0,8 mm |
Normen und Bestimmungen
| Anschluss gemäß Norm | CSA |
|---|---|
| IEC 60947-7-1 | |
| IEC 60947-7-1 | |
| Brennbarkeitsklasse nach UL 94 | V2 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0 27141131 eCl@ss 4.1 27141131 eCl@ss 5.0 27141134 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141134 eCl@ss 8.0 27141134 eCl@ss 9.0 27141134
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-0706605-DFK 5-9,5 | 117 Kbytes |
|
