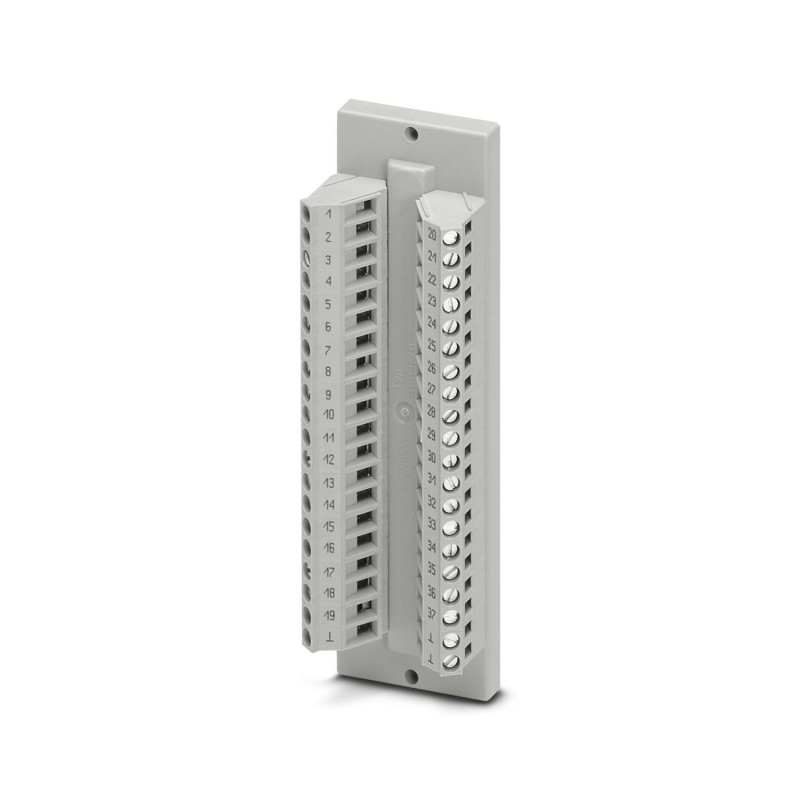

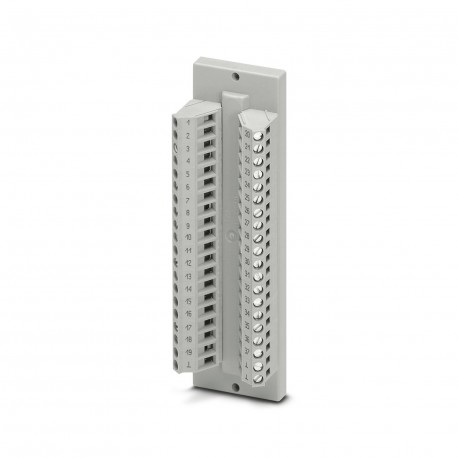

DFLK-D37 SUB/S 2280336 PHOENIX CONTACT Übergabemodul
DFLK-D37 SUB/S
2280336
PHOENIX_CONTACT
5
Übergabemodul
Das VARIOFACE-Durchführungsmodul stellt eine 1:1-Verbindung zwischen Schraubklemmen und einem Subminiatur-D-Stecker (Nr. 37) her. Ein separater Massen-Shunt steht zur Verfügung.
Das VARIOFACE-Durchführungsmodul realisiert eine 1:1-Verbindung zwischen Schraubanschlussklemmen und einer D-Subminiatur-Stiftleiste (Polzahl 37). Es steht ein separater Masseabgriff zur Verfügung.
Industriesteuerungen SPS > Übergabemodul
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Übergabemodul |
| Produktfamilie | VARIOFACE |
| Polzahl | 37 |
| Datenpflegestand | |
| Artikelrevision | 12 |
| Isolationseigenschaften: Luft- und Kriechstrecken | |
| Isolierung | Funktionsisolierung |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Betriebsspannung (AC) | ≤ 30 V AC |
| Betriebsspannung (DC) | ≤ 60 V DC |
| Strom (je Zweig) | ≤ 2,5 A |
| Strom (Summenstrom) | ≤ 50 A (50 °C) |
| Luft- und Kriechstrecken | |
| Bemessungsisolationsspannung | 125 V |
| Bemessungsstoßspannung | 1,2 kV (1,2 / 50 μs) |
| Anschluss 1 (Steuerungsebene) | |
| Anschluss gemäß Norm | IEC 60807-2 |
| Anschlussart | D-SUB-Stiftleiste |
| Schraubengewinde | UNC 4-40 |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 37 |
| Steckzyklen | > 500 |
| Rastermaß | 2,77 mm |
| Anschluss 2 (Feldebene) | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Polzahl | 16 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt starr (2 Leiter gleichen Querschnitts) | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| 0,25 mm² ... 2,5 mm² (Aderendhülse ohne Kunststoffhülse) | |
| 0,25 mm² ... 2,5 mm² (Aderendhülse mit Kunststoffhülse) | |
| Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts) | 0,2 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,75 mm² (Aderendhülse ohne Kunststoffhülse) | |
| 0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse mit Kunststoffhülse) | |
| Leiterquerschnitt AWG | 24 ... 12 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
| Rastermaß | 5 mm |
| Statusanzeige vorhanden | Nein |
| Artikelabmessungen | |
| Breite | 39,88 mm |
| Höhe | 128,4 mm |
| Tiefe | 33,03 mm |
| Farbe | grau (RAL 7042) |
| Isolierstofftyp Gehäuse | Polyamid PA unverstärkt |
| Umgebungsbedingungen | |
| Schutzart (Modul) | IP20 |
| Schutzart (Einbauort) | ≥ IP54 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Höhenlage | ≤ 2000 m |
| UKCA | |
| Zertifikat | UKCA-konform |
| Luft- und Kriechstrecken | |
| Normen/Bestimmungen | EN IEC 60664-1 |
| Montageart | Hinterwandmontage |
| Einbaulage | beliebig |
| Hinweis zum Betrieb | Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden. |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2280336-DFLK-D37 SUB/S | 145 Kbytes |
|
