PHOENIX_CONTACTSchnittstelleDFLK-D25 SUB/B 2280323 PHOENIX CONTACT Übergabemodul

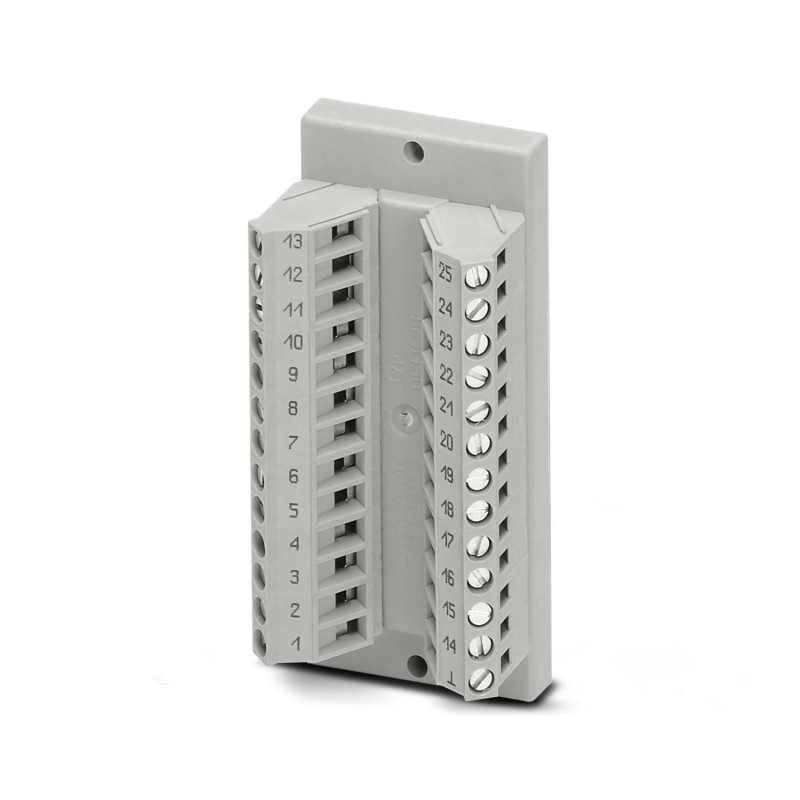

PHOENIX_CONTACT DFLK-D25 SUB/B 2280323 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DFLK-D25 SUB/B 2280323 PHOENIX CONTACT Übergabemodul

Artikel-Nr.: DFLK-D25 SUB/B

Code: 2280323

Hersteller: PHOENIX_CONTACT

Beschreibung:

Übergabemodul
Das VARIOFACE-Durchführungsmodul stellt eine 1:1-Verbindung zwischen Schraubanschlussklemmen und einer Subminiatur-D-Anschlussbuchse (Nr. 25) her. Ein separater Massen-Shunt steht zur Verfügung.
Das VARIOFACE-Durchführungsmodul realisiert eine 1:1-Verbindung zwischen Schraubanschlussklemmen und einer D-Subminiatur-Buchsenleiste (Polzahl 25). Es steht ein separater Masseabgriff zur Verfügung.

Kategorien:

  • Industriesteuerungen SPS > Übergabemodul
  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 483,27 €

Stückpreis: 96,655 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
Artikeleigenschaften
ProdukttypÜbergabemodul
ProduktfamilieVARIOFACE
Polzahl25
Datenpflegestand
Artikelrevision13
Isolationseigenschaften: Luft- und Kriechstrecken
IsolierungFunktionsisolierung
ÜberspannungskategorieII
Verschmutzungsgrad2
Elektrische Eigenschaften
Betriebsspannung (AC)≤ 30 V AC
Betriebsspannung (DC)≤ 60 V DC
Strom (je Zweig)≤ 2,5 A
Strom (Summenstrom)≤ 50 A (50 °C)
Luft- und Kriechstrecken
Bemessungsisolationsspannung125 V
Bemessungsstoßspannung1,2 kV (1,2 / 50 μs)
Anschlussdaten
Anschluss 1 (Steuerungsebene)
Anschluss gemäß NormIEC 60807-2
AnschlussartD-SUB-Buchsenleiste
SchraubengewindeUNC 4-40
Anzahl der Anschlüsse1
Polzahl25
Steckzyklen> 500
Rastermaß2,77 mm
Anschluss 2 (Feldebene)
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Polzahl16
Leiterquerschnitt starr0,2 mm² ... 4 mm²
Leiterquerschnitt starr (2 Leiter gleichen Querschnitts)0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
0,25 mm² ... 2,5 mm² (Aderendhülse ohne Kunststoffhülse)
0,25 mm² ... 2,5 mm² (Aderendhülse mit Kunststoffhülse)
Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts)0,2 mm² ... 1,5 mm²
0,25 mm² ... 0,75 mm² (Aderendhülse ohne Kunststoffhülse)
0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse mit Kunststoffhülse)
Leiterquerschnitt AWG24 ... 12
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
Rastermaß5 mm
Signalisierung
Statusanzeige vorhandenNein
Maße
Artikelabmessungen
Breite39,88 mm
Höhe83,4 mm
Tiefe33 mm
Materialangaben
Farbegrau (RAL 7042)
Isolierstofftyp GehäusePolyamid PA unverstärkt
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Schutzart (Modul)IP20
Schutzart (Einbauort)≥ IP54
Umgebungstemperatur (Betrieb)-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C
Höhenlage≤ 2000 m
Zulassungen
UKCA
ZertifikatUKCA-konform
Normen und Bestimmungen
Luft- und Kriechstrecken
Normen/BestimmungenEN IEC 60664-1
Montage
MontageartHinterwandmontage
Einbaulagebeliebig
Hinweise
Hinweis zum BetriebFür den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.

ETIM for 2280323 Industriesteuerungen SPS (EC002780)

MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
MerkmalswertSchraubanschluss
MerkmalsnameAusführung elektrischer Anschluss, steuerseitig (EF008549)
MerkmalswertD-Sub
MerkmalsnamePolzahl (EF001391)
Merkmalswert25
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert30 V
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert2.5 A
MerkmalsnameTiefe (EF000049)
Merkmalswert33 mm
MerkmalsnameBreite (EF000008)
Merkmalswert39.88 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert83.4 mm
MerkmalsnameMontageart (EF000003)
Merkmalswertsonstige
