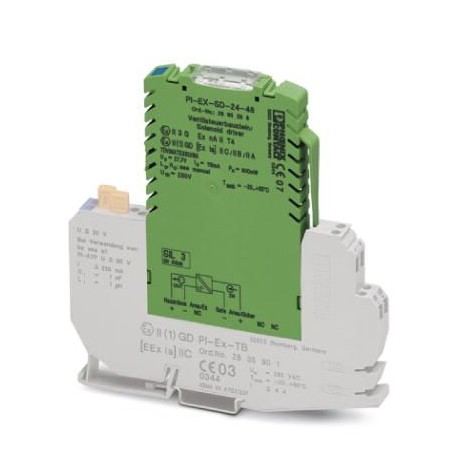

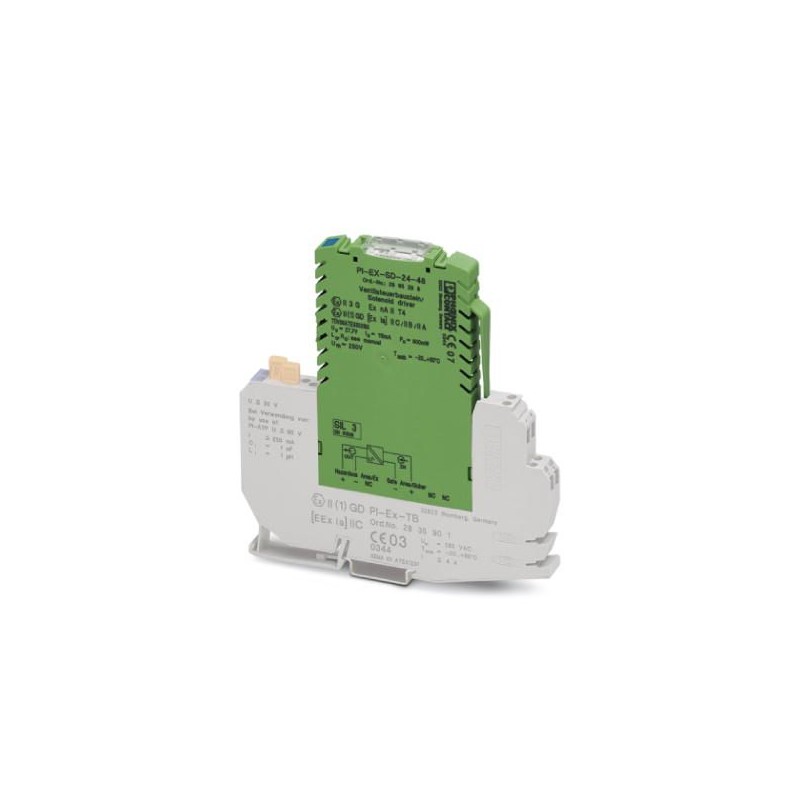

PI-EX-SD-24-48 2865298 PHOENIX CONTACT Ventilsteuerbaustein
PI-EX-SD-24-48
2865298
PHOENIX_CONTACT
Ventilsteuerbaustein
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2865298 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 463 (IF-2009) |
| GTIN | 4046356147101 |
| Gewicht pro Stück (exklusive Verpackung) | 98,300 g |
| Gewicht pro Stück (inklusive Verpackung) | 98,300 g |
| Zolltarifnummer | 85437090 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (relative Luftfeuchtigkeit, keine Betauung) |
Kompatible Ventile
| Hinweis | Dies ist ein Auszug möglicher Kombinationen zwischen Ventilen und Ventilsteuerbausteinen. |
|---|---|
| Kompatibles Ventil | ASCO Coil 195 |
| ASCO Coil 302 (12 V) | |
| Bürkert Coil AC 10 standard | |
| Bürkert Coil AC 10 high resistance | |
| Bürkert Coil AC 21 standard 700 mW / 65°C | |
| Bürkert Coil AC 21 high resistance 700 mW / 65°C | |
| Bürkert Coil AC 21 standard 900 mW / 45°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 45°C | |
| Bürkert Coil AC 21 standard 900 mW / 60°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 60°C | |
| Bürkert Coil G1 642735 standard 800 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 800 mW / 40°C | |
| Bürkert Coil G1 642735 standard 1000 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 1000 mW / 40°C | |
| FESTO Coil MFH-...IA-SA-EX GBXE022AIAD03 | |
| FESTO Coil (J)MFH-...BIA-SA-EX GBXE022AIAD03 | |
| Norgren Herion Coil 2050 | |
| Norgren Herion Coil 2051 | |
| Norgren Herion Coil 2052 | |
| Norgren Herion Coil 2053 | |
| Norgren Herion Coil 2080 / 2082 | |
| Norgren Herion Coil 2081 / 2083 | |
| Norgren Herion Coil 2084 | |
| Norgren Herion Coil 3039 | |
| Nass Coil 1259 30.1-00 | |
| Nass Coil 1259 50.1-00 | |
| Parker Coil VZ07 488650.01 | |
| Parker Coil VZ33 494035.10 | |
| Parker Coil VZ08 488660.01 | |
| Parker Coil VZ09 488670.01 | |
| Parker Coil VZ95 482160.01 EEx ia IIB T6 | |
| Parker Coil VZ23 482870.01 | |
| Samson Coil 3701-12 (12 V) | |
| Samson Coil 3701-13 (24 V) | |
| Samson Coil 3963-12 (12 V) | |
| Samson Coil 3963-13 (24 V) | |
| Samson Coil 3964-12 (12 V) | |
| Samson Coil 3964-13 (24 V) | |
| Seitz Pilot valve PV 12F73 Ci oH | |
| Seitz Pilot valve PV 12F73 Xi oH | |
| Seitz Pilot valve PV 12F73 Xi oH-2 | |
| Seitz Solenoid coil 11 G 52 |
Allgemein
| Temperaturkoeffizient maximal | 0,01 %/K |
|---|---|
| Statusanzeige | LED gelb (Statusanzeige) |
| LED rot (Leitungsfehler) | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Gehäuse | PBT und Polyamid PA unverstärkt |
| Farbe | grün |
| Benennung | Eingang/Ausgang |
| Galvanische Trennung | 375 V (Scheitelwert, nach EN 50020 / EN 60079-11) |
| 2,5 kV (50 Hz, 1 min., Prüfspannung) | |
| Konformität | CE-konform |
| ATEX | II (1) GD [Ex ia] IIC / IIB / IIA |
| II 3 G Ex nA II T4 X | |
| Funktionale Sicherheit (SIL) | SIL 3 |
| SIL | 3 |
Sicherheitstechnische Kenngrößen
| Integritätsanforderung | IEC 61508 - Low-Demand |
|---|---|
| Gerätetyp | Typ A |
| Safety Integrity Level (SIL) | 3 |
| Anteil ungefährlicher Ausfälle (SFF) | 100 % |
| λSU | 2,84 x 10-7(284 FIT) |
| λSD | 0 |
| λDU | 0 |
| λDD | 0 |
| Wahrscheinlichkeit eines gefahrbringenden Ausfalls pro Anforderung (PFDAVG) | 0 (1 Jahr) |
| 0 (5 Jahre) | |
| 0 (10 Jahre) | |
| Diagnosedeckungsgrad (DC) | DCS=0 %, DCD=0 % |
Sicherheitstechnische Daten
| Max. Ausgangsspannung Uo | 27,7 V |
|---|---|
| Max. Ausgangsstrom Io | 101 mA |
| Max. Ausgangsleistung Po | 697 mW |
| Gruppe | IIA |
| max. äußere Induktivität Lo | 20 mH |
| max. äußere Kapazität Co | 0,44 µF |
| Gruppe | IIB |
| max. äußere Induktivität Lo | 2 mH |
| max. äußere Kapazität Co | 0,29 µF |
| Gruppe | IIC |
| max. äußere Induktivität Lo | 0,5 mH |
| max. äußere Kapazität Co | 0,067 µF |
| max. Verhältnis Lo/Ro | 51,1 µH/Ω |
| Zusatztext | Bitte beachten Sie die technischen Daten der verwendeten Anschlusskabel! |
| Sicherheitstechnische Maximalspannung Um | 250 V AC (125 V DC) |
Normen und Bestimmungen
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Konformität | CE-konform |
| ATEX | II (1) GD [Ex ia] IIC / IIB / IIA |
| II 3 G Ex nA II T4 X | |
| Gruppe | IIA |
| IIB | |
| IIC |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2865298-PI-EX-SD-24-48 | 153 Kbytes |
|
