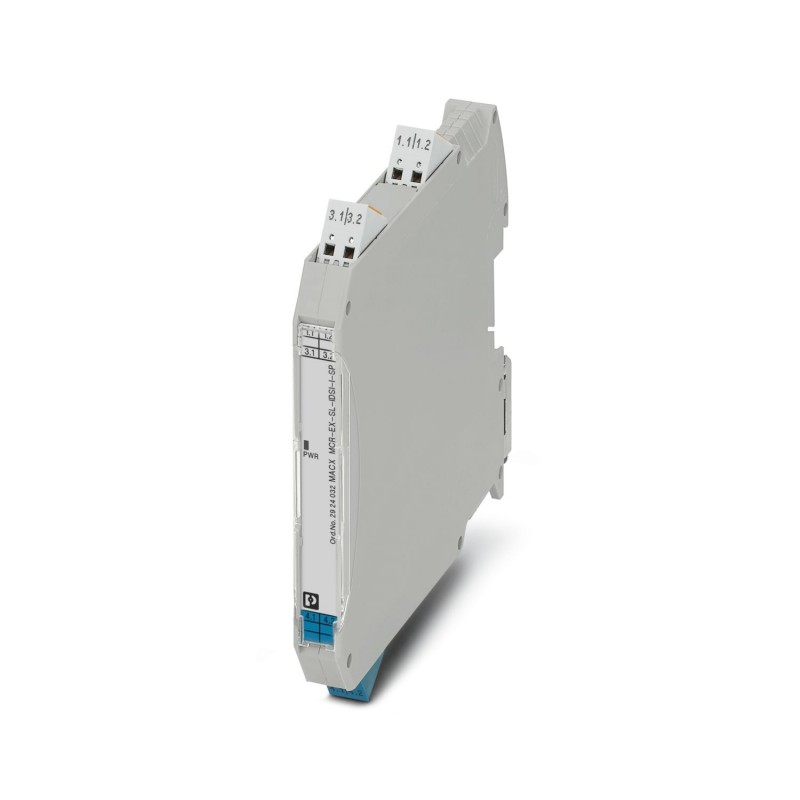

MACX MCR-EX-SL-IDSI-I-SP 2924032 PHOENIX CONTACT Ausgangstrennverstärker
MACX MCR-EX-SL-IDSI-I-SP
2924032
PHOENIX_CONTACT
Ausgangstrennverstärker
Ex i-Ausgangstrennverstärker, HART. Trennt und überträgt 0/4-20 mA Signale eigensicher zu einer Bürde (I/P-Umformer, Regelventile, Anzeigen) im Ex-Bereich. Leitungsbrucherkennung, SIL 2 nach IEC 61508, Federkraftanschluss. Ersatzartikel: 2908062 MACX MCR-EX-IDS-I-I-SP.
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Technische Daten
Artikeleigenschaften
| Produkttyp | Ausgangstrennverstärker |
| Anwendung | Analog OUT |
| Anzahl der Kanäle | 1 |
| Ausführung | Ex i-Trennverstärker mit funktionaler Sicherheit SIL |
| Datenpflegestand | |
| Artikelrevision | 09 |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
Elektrische Eigenschaften
| Galvanische Trennung | 3-Wege-Trennung |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Signalübertragungsverhalten | In = Out |
| Sprungantwort (10-90%) | < 140 µs (bei Sprung 4 mA ... 20 mA) |
| Temperaturkoeffizient maximal | < 0,01 %/K |
| Übertragungsfehler maximal | < 0,1 % (vom Endwert) |
| Galvanische Trennung Eingang/Ausgang/Versorgung | |
| Prüfspannung | 1,5 kV AC (50 Hz, 60 s) |
| Galvanische Trennung Ausgang/Eingang | |
| Galvanische Trennung | 375 V (Scheitelwert nach IEC/EN 60079-11) |
| Galvanische Trennung Ausgang/Versorgung | |
| Galvanische Trennung | 375 V (Scheitelwert nach IEC/EN 60079-11) |
| Versorgung | |
| Versorgungsnennspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Stromaufnahme maximal | < 46 mA (24 V DC / 20 mA) |
| Verlustleistung | < 1,1 W (24 V DC / 20 mA) |
Eingangsdaten
| Signal: Strom | |
| Anzahl der Eingänge | 1 |
| Eingangssignal Strom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Eingangsimpedanz | > 100 kΩ (wenn Leitungsfehler vorliegt) |
| Spannungsabfall | 5,4 V (20 mA) |
Ausgangsdaten
| Signal: Strom | |
| Beschreibung des Ausgangs | Stromausgang |
| Anzahl der Ausgänge | 1 |
| Ausgangssignal Strom | 0 mA ... 20 mA (eigensicher) |
| 4 mA ... 20 mA (eigensicher) | |
| Bürde/Ausgangslast Stromausgang | < 800 Ω (20 mA) |
| < 730 Ω (22,5 mA) | |
| Ausgangswelligkeit | < 20 mVeff |
Anschlussdaten
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
Ex-Daten
| Sicherheitstechnische Daten | |
| Max. Ausgangsspannung Uo | 27,7 V |
| Max. Ausgangsstrom Io | 92 mA |
| Max. Ausgangsleistung Po | 633 mW |
| Sicherheitstechnische Maximalspannung Um | 253 V AC (125 V DC) |
| IIC: max. äußere Induktivität Lo/ max. äußere Kapazität Co | 2 mH / 85 nF |
| IIB: max. äußere Induktivität Lo/ max. äußere Kapazität Co | 4 mH / 663 nF |
Schnittstellen
| Datenkommunikation (Bypass) | |
| HART-Funktion | ja |
| Unterstützte Protokolle | HART |
Signalisierung
| Statusanzeige | LED grün (Versorgungsspannung) |
Maße
| Maßzeichnung |  |
| Breite | 12,5 mm |
| Höhe | 116 mm |
| Tiefe | 114,5 mm |
Materialangaben
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 (Gehäuse) |
| Material Gehäuse | PA 6.6-FR |
Kennwerte
| Sicherheitstechnische Daten: IEC 61508 - High-Demand | |
| Safety Integrity Level (SIL) | 2 |
| Sicherheitstechnische Daten: IEC 61508 - Low-Demand | |
| Safety Integrity Level (SIL) | 2 |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP20 (nicht von UL bewertet) |
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C (beliebige Einbaulage) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
Zulassungen
| CE | |
| Zertifikat | CE-konform |
| Hinweis | zusätzlich EN 61326 |
| ATEX | |
| Kennzeichnung | II (1) G [Ex ia Ga] IIC/IIB |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA [ia Ga] IIC/IIB T4 Gc | |
| Zertifikat | BVS 08 ATEX E 074 X |
| IECEx | |
| Kennzeichnung | [Ex ia Ga] IIC/IIB |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC/IIB T4 Gc | |
| Zertifikat | IECEx BVS 08.0025 X |
| UL, USA / Kanada | |
| Kennzeichnung | Class I Div 2; IS for Class I, II, III Div 1 |
| Zertifikat | , C.D.-No 83104549 |
| KC-s | |
| Kennzeichnung | [Ex ia] IIC/IIB |
| Zertifikat | 17-KA4BO-0413X |
| Schiffbau-Zulassung | |
| Zertifikat | DNV GL TAA00000AG |
| Safety Integrity Level (SIL, IEC 61508) | |
| Kennzeichnung | 2 |
| EAC Ex | |
| Kennzeichnung | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Zertifikat | RU C-DE.AB72.B.00093/19 |
| DNV GL-Daten | |
| Temperature | B |
| Humidity | B |
| Vibration | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
EMV-Daten
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Störfestigkeit | EN 61000-6-2 |
| Hinweis | Während der Störbeeinflussung kann es zu geringen Abweichungen kommen. |
| Störabstrahlung | EN 61000-6-4 |
| Elektromagnetisches HF-Feld | |
| Benennung | Elektromagnetisches HF-Feld |
| Normen/Bestimmungen | EN 61000-4-3 |
| typische Abweichung vom Messbereichsendwert | 1 % |
| Schnelle Transienten (Burst) | |
| Benennung | Schnelle transiente Störungen (Burst) |
| Normen/Bestimmungen | EN 61000-4-4 |
| typische Abweichung vom Messbereichsendwert | 1 % |
| Leitungsgeführte Beeinflussung | |
| Benennung | Leitungsgeführte Störgrößen |
| Normen/Bestimmungen | EN 61000-4-6 |
| typische Abweichung vom Messbereichsendwert | 1 % |
Normen und Bestimmungen
| Galvanische Trennung | 3-Wege-Trennung |
Montage
| Montageart | Tragschienenmontage |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2924032-MACX MCR-EX-SL-IDSI-I-SP | 145 Kbytes |
|
