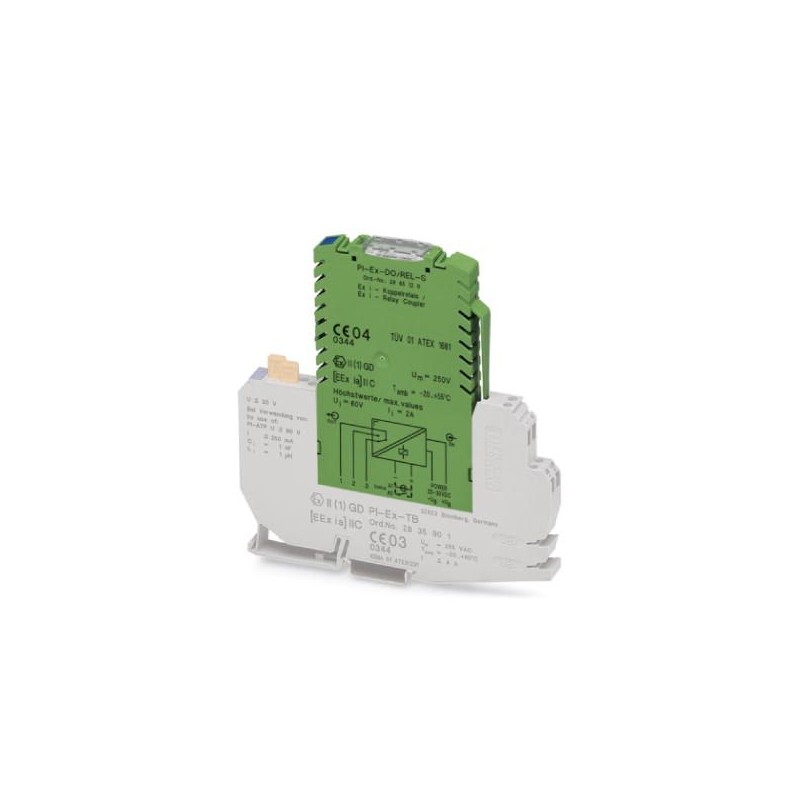

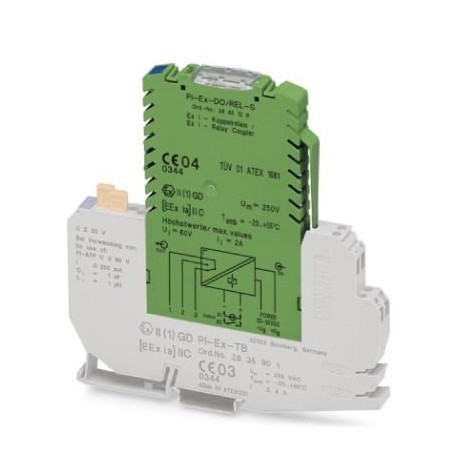

PI-EX-DO/REL-S 2865120 PHOENIX CONTACT Ex-i Binär Ausgang: Relais mit eigensicherer Kontaktseite. Zum Schalt.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PI-EX-DO/REL-S 2865120 PHOENIX CONTACT Ex-i Binär Ausgang: Relais mit eigensicherer Kontaktseite. Zum Schalt..

PI-EX-DO/REL-S

2865120

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Ex-i Binär Ausgang: Relais mit eigensicherer Kontaktseite. Zum Schalten von eigensicheren Stromkreisen. Ansteuerung wahlweise mit externen Schaltspannungen oder potenzialfreien Schaltkontakten. Mit zusätzlicher Handbedienebene. Galvanische Trennung.

Mehr Infos


Steuerungen SPS

INTERFACE Signalkonverter - PHOENIX CONTACT

MSR Components for Ex areas - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+111,57 €
2+108,42 €
4+105,86 €
5+105,14 €
7+104,25 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite12,4 mm
Höhe145 mm
Tiefe147 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
SchutzartIP20

Eingangsdaten

Verwendbare EingangsquellenFremdspannungsbetätigter Betrieb;4 V DC < Us < 30 V DC: Relais angezogen; Us < 2 V DC: Relais abgefallen
Betrieb über externen Schaltkontakt; Schalter geschlossen: Relais angezogen; Schalter offen: Relais abgefallen
Betriebsmoduseinstellbar über Schiebeschalter in der Gehäusefront

Ausgangsdaten

SchaltausgangRelaisausgang
Kontaktausführung1 Wechsler
KontaktmaterialAgNi, + 5 µm Au
Schaltspannung maximal30 V DC
Grenzdauerstrom300 mA (bei Anschluss von eigensicheren Kreisen)
Kontaktübergangswiderstand≤ 0,1 Ω
Lebensdauer mechanisch3 x 106 Schaltspiele
Lebensdauer elektrisch50 000 Schaltspiele (bei 24 V DC / 10 A / 85 °C)

Versorgung

Versorgungsspannungsbereich20 V DC ... 30 V DC

Anschlussdaten

AnschlussartSteckanschluss

Allgemein

Anzahl der Kanäle1
StatusanzeigeLED grün (Versorgungsspannung)
LED gelb (Statusanzeige)
Brennbarkeitsklasse nach UL 94V0
Material GehäusePBT und Polyamid PA unverstärkt
Farbegrün
BenennungEingang/Ausgang
Galvanische Trennung375 V (Scheitelwert, nach EN 50020 / EN 60079-11)
1,5 kV (50 Hz, 1 min., Prüfspannung)
BenennungAusgang/Versorgung
Galvanische Trennung375 V (Scheitelwert, nach EN 50020 / EN 60079-11)
KonformitätCE-konform
ATEXEx II (1) G [Ex ia] IIC
Ex II (1) D [Ex iaD]
Ex II 3 G Ex nAC IIC T4 X

Sicherheitstechnische Daten

Sicherheitstechnische Maximalspannung Um250 V AC
