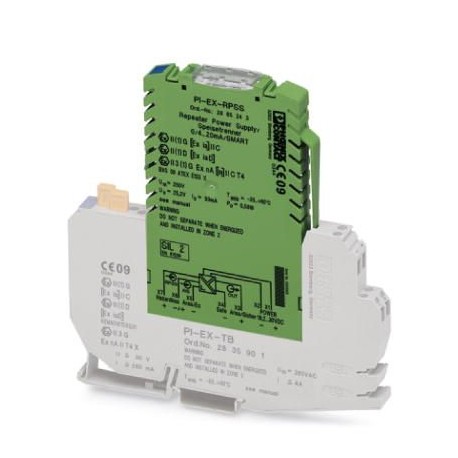

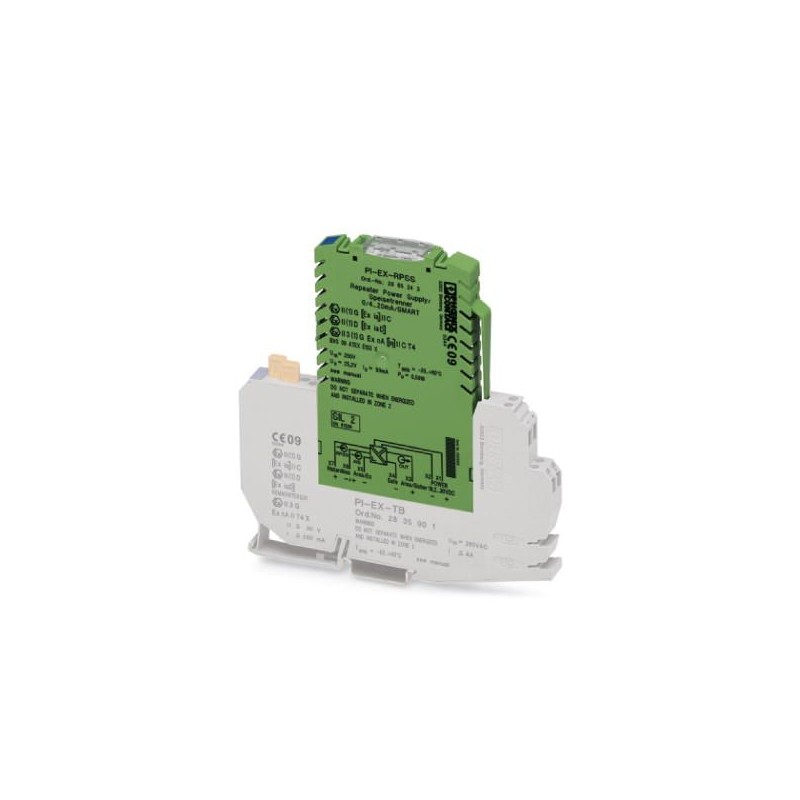

PI-EX-RPSS 2865243 PHOENIX CONTACT Speisetrennverstärker
Artikel-Nr.: PI-EX-RPSS
Code: 2865243
Hersteller: PHOENIX_CONTACT
Beschreibung:
Speisetrennverstärker
Eigensicherer Analogeingang: Stromtrenner mit HART-Transparenz. Er versorgt eigensichere 2-Leiter-Messumformer, die in der Ex-Zone installiert sind, mit Strom und überträgt das 4 mA-Signal ... 20 mA in Richtung einer Last in der sicheren Zone. 3-fach galvanische Trennung (Eingang/Ausgang/Vorschub).
Kategorien:
- PHOENIX_CONTACT > Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
- Mehr Infos
- Bewertungen
* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.
Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.
ZULETZT ANGESEHEN
MEHR INFOS
Kaufmännische Daten
| Bestellschlüssel | 2865243 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Katalogseite | Seite 264 (NTK-2010) |
| GTIN | 4046356164290 |
| Gewicht pro Stück (exklusive Verpackung) | 97,300 g |
| Gewicht pro Stück (inklusive Verpackung) | 102,700 g |
| Zolltarifnummer | 85437090 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
Eingangsdaten
| Signaleingang | eigensicher |
|---|---|
| Eingangssignal Strom | 4 mA ... 20 mA |
| Transmitterspeisespannung | > 16 V (bei 20 mA) |
| > 15,3 V (bei 22,5 mA) |
Ausgangsdaten
| Signalausgang | Stromausgang |
|---|---|
| Ausgangssignal Strom | 4 mA ... 20 mA (aktiv) |
| 4 mA ... 20 mA (passiv, ext. Quellspannung 14 V ... 26 V) | |
| Bürde/Ausgangslast Stromausgang | < 600 Ω (bei 20 mA) |
| < 525 Ω (bei 22,5 mA) | |
| Ausgangswelligkeit | < 20 mVeff |
| Ausgangsverhalten im Fehlerfall | 0 mA (Leitungsbruch im Eingang) |
| ≥ 24 mA (Leitungskurzschluss im Eingang) |
Versorgung
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC |
|---|---|
| Stromaufnahme maximal | < 60 mA (bei 24 V DC) |
| Verlustleistung | < 1,1 W (bei 24 V DC / 20 mA) |
Allgemein
| Anzahl der Kanäle | 1 |
|---|---|
| Übertragungsfehler maximal | < 0,1 % (vom Endwert) |
| Übertragungsfehler typisch | < 0,05 % (vom Endwert) |
| Temperaturkoeffizient maximal | < 0,01 %/K |
| Sprungantwort (10-90%) | < 600 µs (bei Sprung 4 mA ... 20 mA) |
| Statusanzeige | LED grün (Versorgungsspannung, PWR) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Material Gehäuse | PBT und Polyamid PA unverstärkt |
| Farbe | grün |
| Benennung | Eingang/Ausgang/Versorgung |
| Galvanische Trennung | 300 Veff(Bemessungsisolationsspannung (Überspannungskategorie II, Verschmutzungsgrad 2, sichere Trennung nach EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., Prüfspannung) | |
| Benennung | Eingang/Ausgang |
| Galvanische Trennung | 375 V (Scheitelwert nach EN 60079-11) |
| Benennung | Eingang/Versorgung |
| Galvanische Trennung | 375 V (Scheitelwert nach EN 60079-11) |
| Konformität | CE-konform, zusätzlich EN 61326 |
| ATEX | II (1) G [Ex ia] IIC |
| II (1) D [Ex iaD] | |
| II 3 (1) G Ex nA [ia] IIC T4 | |
| Funktionale Sicherheit (SIL) | SIL 2 gemäß IEC 61508 |
| SIL | 2 |
Sicherheitstechnische Kenngrößen
| Integritätsanforderung | IEC 61508 - Low-Demand |
|---|---|
| Benennung | Speise-Trennverstärkerbetrieb |
| Gerätetyp | Typ A |
| Safety Integrity Level (SIL) | 2 |
| Anteil ungefährlicher Ausfälle (SFF) | 90,9 % |
| λSU | 1,51 x 10-7(151 FIT) |
| λSD | 0 |
| λDU | 4,1 x 10-8(41 FIT) |
| λDD | 2,63 x 10-7(263 FIT) |
| Wahrscheinlichkeit eines gefahrbringenden Ausfalls pro Anforderung (PFDAVG) | 1,96 x 10-4(1 Jahr) |
| 3,74 x 10-4(2 Jahre) | |
| 9,07 x 10-4(5 Jahre) | |
| Diagnosedeckungsgrad (DC) | DCS=0%, DCD=86% |
| Integritätsanforderung | IEC 61508 - Low-Demand |
| Benennung | Eingangs-Trennverstärker (4...20 mA) |
| Gerätetyp | Typ A |
| Safety Integrity Level (SIL) | 2 |
| Anteil ungefährlicher Ausfälle (SFF) | 91,2 % |
| λSU | 1,52 x 10-7(152 FIT) |
| λSD | 0 |
| λDU | 3,8 x 10-8(38 FIT) |
| λDD | 2,44 x 10-7(244 FIT) |
| Wahrscheinlichkeit eines gefahrbringenden Ausfalls pro Anforderung (PFDAVG) | 1,81 x 10-4(1 Jahr) |
| 3,46 x 10-4(2 Jahre) | |
| 8,41 x 10-4(5 Jahre) | |
| Diagnosedeckungsgrad (DC) | DCS=0%, DCD=86% |
Sicherheitstechnische Daten
| Max. Ausgangsspannung Uo | 25,2 V |
|---|---|
| Max. Ausgangsstrom Io | 93 mA |
| Max. Ausgangsleistung Po | 590 mW |
| Gruppe | IIB |
| max. äußere Induktivität Lo | 4 mH |
| max. äußere Kapazität Co | 820 nF |
| Gruppe | IIC |
| max. äußere Induktivität Lo | 2 mH |
| max. äußere Kapazität Co | 107 nF |
| Sicherheitstechnische Maximalspannung Um | 253 V AC |
Normen und Bestimmungen
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Konformität | CE-konform, zusätzlich EN 61326 |
| ATEX | II (1) G [Ex ia] IIC |
| II (1) D [Ex iaD] | |
| II 3 (1) G Ex nA [ia] IIC T4 | |
| Gruppe | IIB |
| IIC |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
