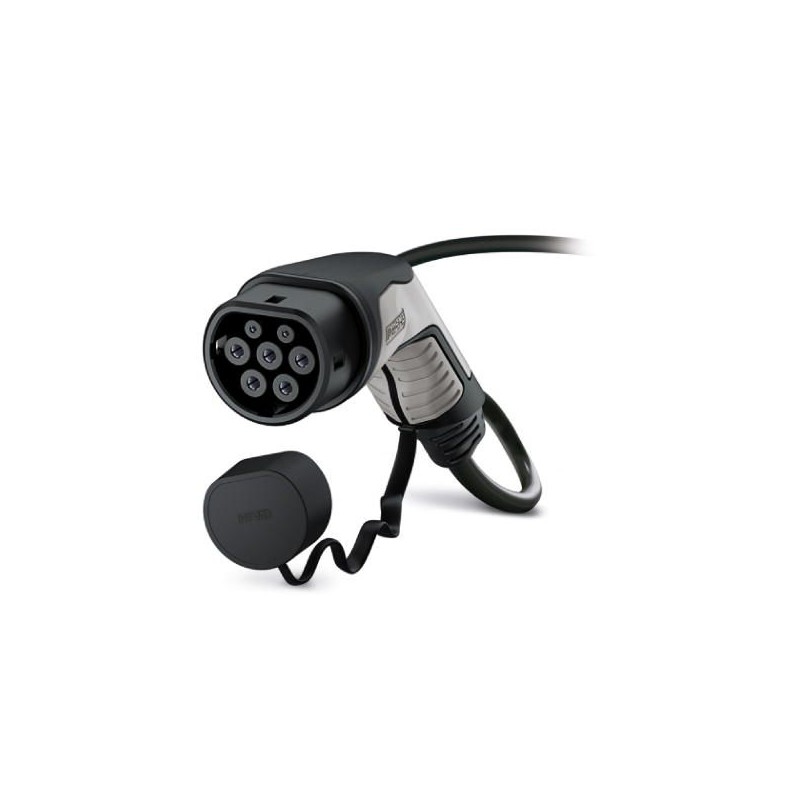

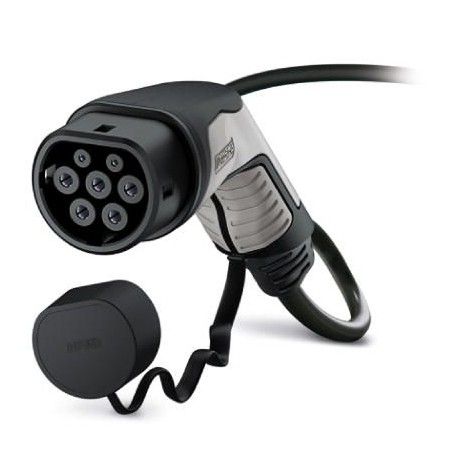

EV-T2G3C-3AC20A-8,0M2,5ESBK01 1051542 PHOENIX CONTACT AC Ladekabel
EV-T2G3C-3AC20A-8,0M2,5ESBK01
1051542
PHOENIX_CONTACT
AC Ladekabel
Industrie- und Sondersteckvorrichtungen > Ladeleitung E-Mobility
E-Mobilität
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million eins und fünfzig tausend fünf hundert zwei und vierzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626673547 |
| Gewicht pro Stück (exklusive Verpackung) | 3,000.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Produkt-definition
| Produkt-Typ | AC Ladekabel mit KFZ-Stecker, offenes Kabelende, mit Schutzkappe |
|---|---|
| Geben | C-Line schwarz / Grau |
| Normen/Vorschriften | IEC 62196-2 |
| Aufladen standard | Typ 2 |
| Lade-Modus | Modus 3, Fall C |
| Hinweis | HINWEIS: Kabel-management erforderlich sein. |
| Kabel-management ist erforderlich, in bestimmten Regionen, wenn das Kabel länger als 5,0 m (Schweiz) oder 7,5 m (USA) (IEC 61851-1). |
Abmessungen
| Fahrzeug-Stecker Breite | 70.00 mm |
|---|---|
| Fahrzeug-Anschluss Höhe | 137.00 mm |
| Fahrzeug-Stecker-Tiefe | 215.90 mm |
| Dirigent Länge | 8 m |
| Abisolierlänge | 60 mm, ±15 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Max. Höhe | 5000 m (über dem Meeresspiegel) |
| Schutzart | IP44 (gesteckt; als angeschlossen und bereit zu bedienen, die Schutzart ist nur dann folgte, wenn beide plug-in-Komponenten sind original-Produkte von Phoenix Contact oder von geeigneten standard-konforme Produkte) |
| IP54 (Schutzkappe) |
Elektrische Eigenschaften
| Maximale Ladeleistung | 16.63 kW |
|---|---|
| Anzahl der Phasen | Drei |
| Anzahl der power-Kontakte | 5 (L1, L2, L3, N, PE) |
| Bemessungsstrom Leistungskontakte | 20 A |
| Bemessungs-Spannung für die power-Kontakte | 480 V AC |
| Anzahl der signal-Kontakte | 2 (CP, PP) |
| Bemessungs-Strom für signal Kontakte | 2 A |
| Bemessungsspannung Signalkontakte | 30 V AC |
| Art der Signalübertragung | Pulse-width modulation |
| Hinweis auf die Verbindung-Methode | Crimp-Verbindung kann nicht getrennt werden |
| Widerstand Kodierung | 680 Ω (zwischen PE und PP) |
Mechanische Eigenschaften
| Insertion/withdrawal cycles | > 10000 |
|---|---|
| Insertion force | < 100 N |
| Rücktritt zwingen | < 100 N |
Design
| Design-Linie | C-Line |
|---|---|
| Gehäuse Farbe | schwarz |
| Steckgesicht Farbe | schwarz |
| Farbe Griff-Bereich | Grau |
| Farbe Schutzkappe | schwarz |
| Kunden-Variationen | Auf Anfrage |
Material
| Gehäuse material | Kunststoff |
|---|---|
| Material-Griff-Bereich | Weichem Kunststoff |
| Material Schutzkappe | Weichem Kunststoff |
| Material Steckgesicht | Kunststoff |
| Entflammbarkeit | V0 |
| Material Oberfläche Kontakte | Ag |
Kabel
| Kabel-Struktur | 5 x 2,5 mm2 + 1 x 0,5 mm2 |
|---|---|
| Verkabelung Normen/Vorschriften | prEN 50620 / DIN EN 50620 |
| Verdrahtung Klasse | Klasse 5 |
| Verdrahtung Zertifizierungen | VDE |
| Externe Durchmesser Kabel | 12,8 mm ±0,4 mm |
| Art der Leiter | gerade |
| Außenmantel, material | TPE-U |
| Externe Mantel, Farbe | schwarz |
| Mindest-Biegeradius | 192 mm (15 x Durchmesser) |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Periode = 10; |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LADETECHNIK FUR ELEKTROMOBILITAT DE.pdf | 5 Mbytes |
|
