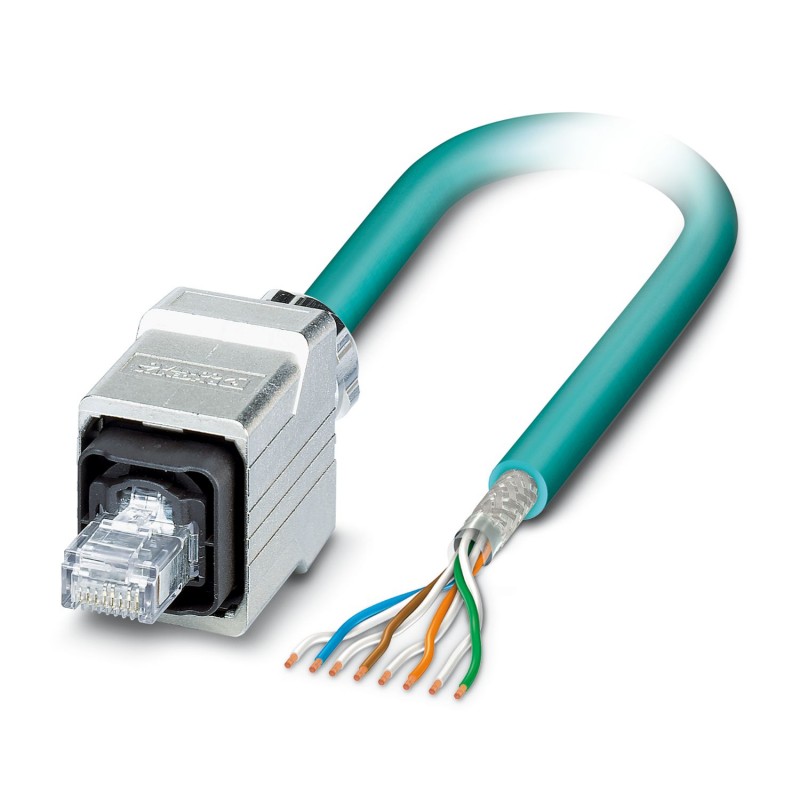

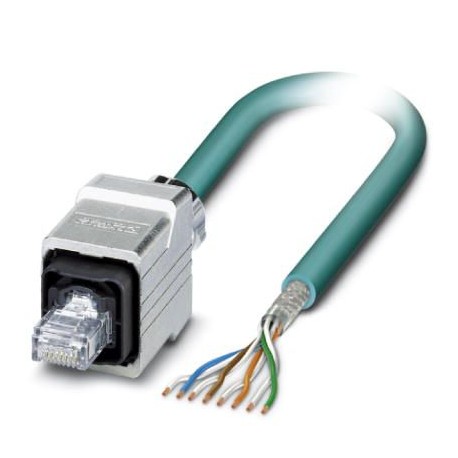

VS-PPC/ME-OE-94C-LI/2,0 1412736 PHOENIX CONTACT Netzwerkkabel
VS-PPC/ME-OE-94C-LI/2,0
1412736
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Netzwerkkabel
Konfek., geschirmt, 4 Paar, AWG 26 geeignet für Lieferketten (19 Drähte), RAL 5021 (wasserblau), anschließen. RJ45/IP67 Stecker Push Pull Metallgehäuse am freien Kabelende, Leitung, lang 2m
Konfektioniertes Ethernet-Kabel, geschirmt, 4-paarig, AWG 26 schleppkettentauglich (19-drähtig), RAL 5021 (wasserblau), RJ45-Stecker/IP67 Push-Pull Metallgehäuse auf freies Leitungsende, Line, Länge 2 m
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Datenkabel konfektioniert |
| Sensorart | Ethernet |
| Polzahl | 8 |
| Steckgesicht | RJ45 |
| Anzahl der Kabelabgänge | 1 |
| Anzahl der Steckplätze | 1 |
| Geschirmt | ja |
| Kabelabgang | gerade |
| Datenpflegestand | |
| Artikelrevision | 09 |
| Isolationseigenschaften | |
| Verschmutzungsgrad | 2 |
| Übertragungsmedium | Kupfer |
| Übertragungsgeschwindigkeit | 1 GBit/s |
| Wellenwiderstand | 100 Ω |
| Mechanische Daten | |
| Steckzyklen | ≥ 200 |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Außenmantel, Material | PUR |
| Material Leiter | blanke Cu-Litze |
| Anschluss 1 | |
| Bauform | Stecker gerade RJ45 |
| Verriegelungsart | Push-Pull |
| Material | Metall |
| Schutzart | IP67 |
| Anschluss 2 | |
| Bauform | freies Leitungsende |
| Leitungslänge | 2,00 m |
| Ethernet Schleppkette CAT5, 4-paarig [94C] | |
| Maßzeichnung |  |
| Geschirmt | ja |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Leitungsgewicht | 57 kg/km |
| Leitungstyp | Ethernet Schleppkette CAT5, 4-paarig |
| Kurzzeichen | 9YC(ST)11Y |
| Kabeltyp (Kurzzeichen) | 94C |
| Signalart/Kategorie | Ethernet CAT5 (IEC 11801), 1 GBit/s |
| Leitungsaufbau | 4x2xAWG26/19, S/UTP |
| Leitungsaußendurchmesser | 6,90 mm +0,1 mm ... 0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | wasserblau RAL 5021 |
| Wandstärke Außenmantel | 0,85 mm |
| Material Leiter | blanke Cu-Litze |
| Leiteraufbau Signalleitung | 19x 0,10 mm |
| AWG Signalleitung | 26 |
| Leitungsquerschnitt | 4x 2x 0,14 mm² |
| Material Aderisolation | PP |
| Aderdurchmesser inklusive Isolierung | 1 mm |
| Einzelader, Farbe | weiß/blau-blau, weiß/orange-orange, weiß/grün-grün, weiß/braun-braun |
| Paarverseilung | 2 Adern zum Paar |
| Gesamtverseilung | 4 Paare und 5 Füller zur Seele |
| Schirmung | Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 90 % |
| Nennspannung Leitung | ≤ 100 V |
| Prüfspannung Ader/Ader | 700 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 700,00 V (50 Hz, 1 min.) |
| Leitungs-Isolationswiderstand | ≥ 500 MΩ*km |
| Kopplungswiderstand | ≤ 100,00 mΩ/m (bei 10 MHz) |
| Wellenwiderstand | 100 Ω ±5 Ω (bei 100 MHz) |
| Schleifenwiderstand | ≤ 290,00 Ω/km |
| Leitungs-Kapazität | ca. 50 nF/km (bei 1 kHz) |
| Signallaufzeit | 5,3 ns/m |
| Zugfestigkeit | ≤ 100 N |
| Mindestbiegeradius, fest verlegt | 4 x D |
| Mindestbiegeradius, flexibel verlegt | 8 x D |
| Anzahl der Biegezyklen | 5000000 |
| Mindestbiegeradius, Schleppketteneinsatz | 7,5 x D |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 5 m/s² |
| Nahnebensprechdämpfung (NEXT) | 65,3 dB (bei 1 MHz) |
| 56,3 dB (bei 4 MHz) | |
| 50,3 dB (bei 10 MHz) | |
| 47,2 dB (bei 16 MHz) | |
| 45,8 dB (bei 20 MHz) | |
| 42,9 dB (bei 31,25 MHz) | |
| 38,4 dB (bei 62,5 MHz) | |
| 35,3 dB (bei 100 MHz) | |
| Leistungssummierte Nahnebensprechdämpfung (PSNEXT) | 62,3 dB (bei 1 MHz) |
| 53,3 dB (bei 4 MHz) | |
| 47,3 dB (bei 10 MHz) | |
| 44,2 dB (bei 16 MHz) | |
| 42,8 dB (bei 20 MHz) | |
| 39,9 dB (bei 31,25 MHz) | |
| 35,4 dB (bei 62,5 MHz) | |
| 32,3 dB (bei 100 MHz) | |
| Rückflussdämpfung (RL) | 23 dB (bei 4 MHz) |
| 24,1 dB (bei 8 MHz) | |
| 25 dB (bei 10 MHz) | |
| 25 dB (bei 16 MHz) | |
| 25 dB (bei 20 MHz) | |
| 23,6 dB (bei 31,25 MHz) | |
| 21,5 dB (bei 62,5 MHz) | |
| 20,1 dB (bei 100 MHz) | |
| Halogenfreiheit | nach IEC 60754-1 |
| Ölbeständigkeit | nach EN 60811-2-1 |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 80 °C (Kabel, bewegliche Verlegung) |
| -40 °C ... 80 °C (Kabel, feste Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| IP65/IP67 | |
| Normen/Bestimmungen | IEC PAS 61076-3-117 |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 8 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | sonstige |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | sonstige |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | sonstige |
| Art des Steckkontaktes, gehäuseseitig (EF008386) | Male (Stecker) |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | gerade |
| Kabellänge (EF000536) | 2 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Nein |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Ja |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -20 °C |
| Schutzart (IP) (EF005474) | IP65 |
