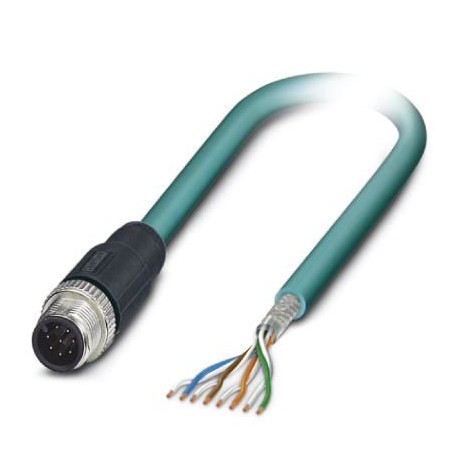

VS-M12MS-OE-94B-LI/5,0 1407848 PHOENIX CONTACT Konfektioniertes Ethernet-Kabel, geschirmt, 4-paarig, AWG 26 .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

VS-M12MS-OE-94B-LI/5,0 1407848 PHOENIX CONTACT Konfektioniertes Ethernet-Kabel, geschirmt, 4-paarig, AWG 26 ..

VS-M12MS-OE-94B-LI/5,0

1407848

PHOENIX_CONTACT

Konfektioniertes Ethernet-Kabel, geschirmt, 4-paarig, AWG 26 flexibel (7-drähtig), RAL 5021 (wasserblau), M12-Stecker auf freies Leitungsende, Line, Länge 5 m

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Data plug connectors – PLUSCON data. Cabling - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist veraltet. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.

Verwandte Produkte

Mehr Infos



Maße

Kabellänge5 m

Umgebungsbedingungen

SchutzartIP65
IP67

Allgemeine Daten

Bemessungsstrom bei 40 °C2 A
Bemessungsspannung30 V
Polzahl8
Signalart/KategorieEthernet CAT5 (IEC 11801), 1 GBit/s
Verschmutzungsgrad3

Kennwerte Kopf 1

Bauform KopfStecker gerade M12

Kennwerte Kopf 2

Bauform Kopffreies Leitungsende

Leitung

KabeltypEthernet flexibel CAT5
Kabeltyp (Kurzzeichen)94B
UL AWM Style20963 (80 °C / 30 V)
Signalart/KategorieEthernet CAT5 (IEC 11801), 1 GBit/s
Kabelaufbau4x2xAWG26/7; SF/UTP
Leiterquerschnitt4x 2x 0,14 mm²
AWG Signalleitung26
Leiteraufbau Signalleitung7x 0,16 mm
Aderdurchmesser inkl. Isolierung0,96 mm
Aderfarbenweiß/blau-blau, weiß/orange-orange, weiß/grün-grün, weiß/braun-braun
Paarverseilung2 Adern zum Paar
Gesamtverseilung4 Paare zur Seele
SchirmungAlu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten
Optische Schirmbedeckung70 %
Außenmantel, Farbewasserblau RAL 5021
Wandstärke Außenmantel1,05 mm
Kabelaußendurchmesser D6,4 mm ±0,2 mm
Mindestbiegeradius, fest verlegt4 x D
Mindestbiegeradius, flexibel verlegt8 x D
Zugfestigkeit kurz/dauernd≤ 100 N
Kabelgewicht47 kg/km
Außenmantel, MaterialPUR
Material Aderisolationgeschäumtes PE
Material Leiterblanke Cu-Litze
Isolationswiderstand≥ 500 MΩ*km
Leiterwiderstand≤ 290 Ω/km
Leitungs-Kapazität48 nF/km (bei 1 kHz)
Wellenwiderstand100 Ω ±5 Ω (bei 100 MHz)
Signallaufzeit5,3 ns/m
Kopplungswiderstand≤ 100,00 mΩ/m (bei 10 MHz)
Nennspannung Leitung≤ 100 V
Prüfspannung Ader/Ader700 V (50 Hz, 1 min.)
Prüfspannung Ader/Schirm700 V (50 Hz, 1 min.)
Flammwidrigkeitnach IEC 60332-1-2
Halogenfreiheitnach IEC 60754-1
Ölbeständigkeitnach EN 60811-2-1
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C (Kabel, feste Verlegung)
-20 °C ... 80 °C (Kabel, bewegliche Verlegung)
Umgebungstemperatur (Verlegung)-20 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 80 °C

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-1407848-VS-M12MS-OE-94B-LI/5,0 English 145 Kbytes PHOENIX CONTACT-1407848-VS-M12MS-OE-94B-LI/5,0
