Vergrößern

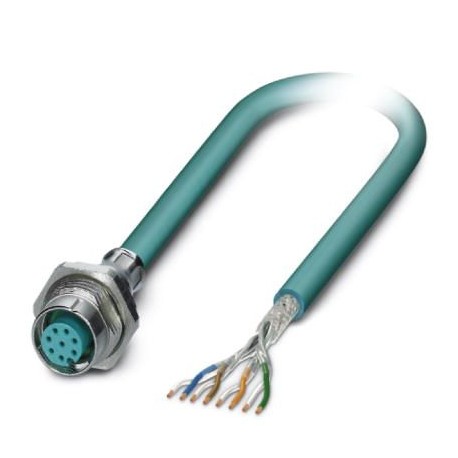

VS-M12FSBP-OE-94B-LI/5,0 1407877 PHOENIX CONTACT Netzwerkkabel
VS-M12FSBP-OE-94B-LI/5,0
1407877
PHOENIX_CONTACT
Netzwerkkabel
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Feldgeräte Verbindung
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1407877 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 405 (C-2-2017) |
| GTIN | 4046356475402 |
| Gewicht pro Stück (exklusive Verpackung) | 261,110 g |
| Gewicht pro Stück (inklusive Verpackung) | 262,900 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP65 |
|---|---|
| IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (Stecker/Buchse) |
| -40 °C ... 85 °C (ohne mechanische Betätigung) | |
| -25 °C ... 85 °C (Kabel, bewegliche Verlegung) | |
| -40 °C ... 85 °C (Kabel, feste Verlegung) |
Allgemeine Daten
| Hinweis | Die angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen. |
|---|---|
| Bemessungsstrom bei 40 °C | 2 A |
| Bemessungsspannung | 30 V |
| Polzahl | 8 |
| Signalart/Kategorie | Ethernet CAT5 (in Anlehnung an IEC 11801), 1 GBit/s |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Alternative Artikelbeschreibung kurz | Ethernet-Kabel |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
Kennwerte Kopf 1
| Bauform Kopf | Einbaubuchse gerade M12 SPEEDCON / IP67 |
|---|---|
| Polzahl (Steckgesicht) | 8 |
| Kodierung | A (Standard) |
Leitung
| Kabeltyp | Ethernet flexibel CAT5 |
|---|---|
| Kabeltyp (Kurzzeichen) | 94B |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Signalart/Kategorie | Ethernet CAT5 (IEC 11801), 1 GBit/s |
| Kabelaufbau | 4x2xAWG26/7; SF/UTP |
| Leiterquerschnitt | 4x 2x 0,14 mm² |
| AWG Signalleitung | 26 |
| Leiteraufbau Signalleitung | 7x 0,16 mm |
| Aderdurchmesser inkl. Isolierung | 0,96 mm |
| Aderfarben | weiß/blau-blau, weiß/orange-orange, weiß/grün-grün, weiß/braun-braun |
| Paarverseilung | 2 Adern zum Paar |
| Gesamtverseilung | 4 Paare zur Seele |
| Schirmung | Alu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 70 % |
| Außenmantel, Farbe | wasserblau RAL 5021 |
| Wandstärke Außenmantel | 1,05 mm |
| Kabelaußendurchmesser D | 6,4 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 4 x D |
| Mindestbiegeradius, flexibel verlegt | 8 x D |
| Zugfestigkeit GRP | ≤ 100 N |
| Kabelgewicht | 47 kg/km |
| Außenmantel, Material | PUR |
| Material Aderisolation | geschäumtes PE |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 290,00 Ω/km |
| Leitungs-Kapazität | 48 nF/km (bei 1 kHz) |
| Wellenwiderstand | 100 Ω ±5 Ω (bei 100 MHz) |
| Nahnebensprechdämpfung (NEXT) | 71,3 dB (bei 1 MHz) |
| 62,3 dB (bei 4 MHz) | |
| 56,3 dB (bei 10 MHz) | |
| 53,2 dB (bei 16 MHz) | |
| 51,8 dB (bei 20 MHz) | |
| 48,9 dB (bei 31,25 MHz) | |
| 44,4 dB (bei 62,5 MHz) | |
| 41,3 dB (bei 100 MHz) | |
| Leistungssummierte Nahnebensprechdämpfung (PSNEXT) | 62,3 dB (bei 1 MHz) |
| 53,3 dB (bei 4 MHz) | |
| 47,3 dB (bei 10 MHz) | |
| 44,2 dB (bei 16 MHz) | |
| 42,8 dB (bei 20 MHz) | |
| 39,9 dB (bei 31,25 MHz) | |
| 35,4 dB (bei 62,5 MHz) | |
| 32,3 dB (bei 100 MHz) | |
| Dämpfung | 3,2 dB (bei 1 MHz) |
| 6 dB (bei 4 MHz) | |
| 9,5 dB (bei 10 MHz) | |
| 12,1 dB (bei 16 MHz) | |
| 13,6 dB (bei 20 MHz) | |
| 17,1 dB (bei 31,25 MHz) | |
| 24,8 dB (bei 62,5 MHz) | |
| 32 dB (bei 100 MHz) | |
| Rückflussdämpfung (RL) | 23 dB (bei 4 MHz) |
| 24,1 dB (bei 8 MHz) | |
| 25 dB (bei 10 MHz) | |
| 25 dB (bei 16 MHz) | |
| 25 dB (bei 20 MHz) | |
| 23,6 dB (bei 31,25 MHz) | |
| 21,5 dB (bei 62,5 MHz) | |
| 20,1 dB (bei 100 MHz) | |
| Signallaufzeit | 5,3 ns/m |
| Kopplungswiderstand | ≤ 100,00 mΩ/m (bei 10 MHz) |
| Nennspannung Leitung | ≤ 100 V |
| Prüfspannung Ader/Ader | 700 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 700 V (50 Hz, 1 min.) |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| Halogenfreiheit | nach IEC 60754-1 |
| Ölbeständigkeit | nach EN 60811-2-1 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -20 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungstemperatur (Verlegung) | -20 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1407877-VS-M12FSBP-OE-94B-LI/5,0 | 161 Kbytes |
|
