PHOENIX_CONTACTindustrielle RelaisELR W3/ 9-500 2964186 PHOENIX CONTACT Wendelastrelais

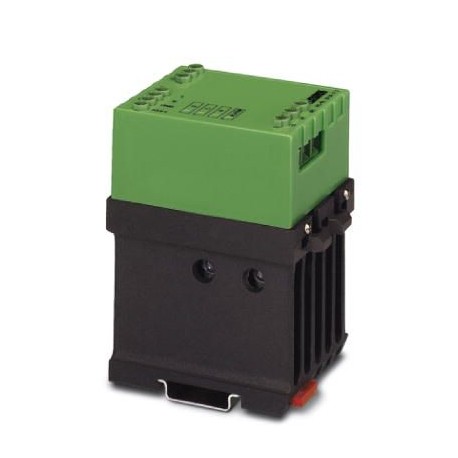

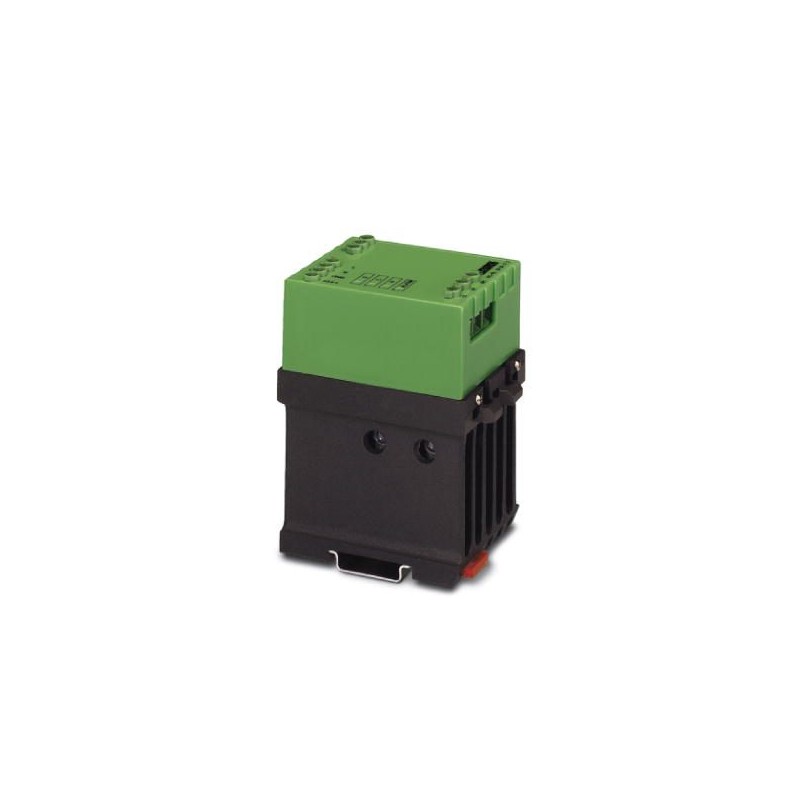

PHOENIX_CONTACT ELR W3/ 9-500 2964186 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ELR W3/ 9-500 2964186 PHOENIX CONTACT Wendelastrelais

Artikel-Nr.: ELR W3/ 9-500

Code: 2964186

Hersteller: PHOENIX_CONTACT

Beschreibung:

Wendelastrelais
Elektronischer Wechselrichter, zur direkten Ansteuerung von Verbrauchern im Drehstromnetz, mit Lichtanzeige und Schutzschaltung, Ausgang: 110-550 V AC/3 x 9 A

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 725,29 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2964186
Verpackungseinheit1 STK
VerkaufsschlüsselG1 - Relais
KatalogseiteSeite 190 (IF-2011)
GTIN4017918099398
Gewicht pro Stück (exklusive Verpackung)662,220 g
Gewicht pro Stück (inklusive Verpackung)778,500 g
Zolltarifnummer85364900
HerkunftslandDE (Deutschland)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Maße

Breite62 mm
Höhe84 mm
Tiefe110 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C
SchutzartIP20

Eingangsdaten

Benennung EingangSteuereingang rechts / links
Ruhestrom40 mA
Bemessungsbetätigungsspannung UC24 V DC
Betätigungsspannungsbereich19,2 V DC ... 30 V DC
Spannungsbereich bezogen auf UC0,8 ... 1,25
Bemessungsbetätigungsstrom IC7,5 mA
Reaktionszeit im Normallastbetrieb50 ms
Umschaltfrequenz< 10 Hz (bei cos φ > 0,5)
SchutzbeschaltungVerpolschutz Verpolschutzdiode
Überspannungsschutz
BetriebsspannungsanzeigeLED grün
StatusanzeigeLED gelb
FehleranzeigeLED rot
Reversierfrequenz maximal10 Hz
Umschaltzeit RL/LL(Einschaltzeit)20 ms

Ausgangsdaten Lastausgang

Benennung AusgangAC-Ausgang
Bemessungsbetriebsspannung Ue500 V AC
Betriebsspannungsbereich110 V AC ... 550 V AC
Laststrombereich150 mA
Leckstromtyp. 7 mA
Restspannungtyp. 1,5 V
Stoßstrom230 A (tp = 10 ms, bei 25 °C)
SchutzbenennungRC-Glied
Schutzschaltung/-BauteilRC-Glied
SchutzbenennungÜberspannungsschutz

Allgemein

Prüfspannung Eingang/Ausgang2,5 kV
Einbaulagesenkrecht (Tragschiene waagerecht)
Montagehinweisanreihbar im Abstand > 20 mm
Betriebsart100 % ED
Umkehrfrequenz≤ 10 Hz (bei cos φ = 0,5)

Anschlussdaten 1

Benennung AnschlussSteuerkreis
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 6 mm²
Leiterquerschnitt flexibel0,2 mm² ... 4 mm²
Leiterquerschnitt AWG24 ... 10

Anschlussdaten 2

Benennung AnschlussLastkreis
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 6 mm²
Leiterquerschnitt flexibel0,2 mm² ... 4 mm²
Leiterquerschnitt AWG24 ... 10

Normen und Bestimmungen

BenennungLuft- und Kriechstrecken zwischen den Stromkreisen
Normen/BestimmungenEN 50178
BenennungKraftwerksanforderungen
EMV- Bestimmungen
Normen/BestimmungenEN 61000-6-2
EN 61000-6-4

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2964186 Niederspannungsschaltgeräte (EC000066)

MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertDC
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameGeeignet für Reiheneinbau (EF001126)
MerkmalswertJa
