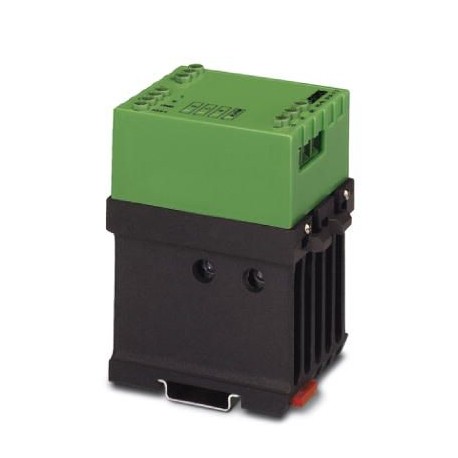

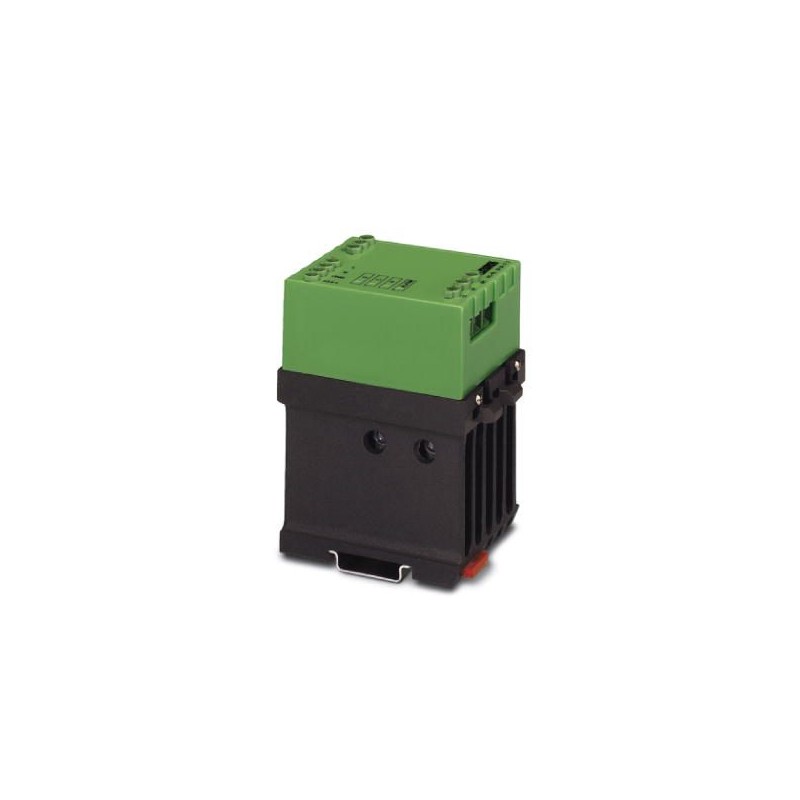

ELR W3/ 9-400 2964173 PHOENIX CONTACT Wendelastrelais
ELR W3/ 9-400
2964173
PHOENIX_CONTACT
Wendelastrelais
Elektronischer Wechselrichter, zur direkten Ansteuerung von Verbrauchern im Drehstromnetz, mit Lichtanzeige und Schutzschaltung, Ausgang: 110-440 V AC/3 x 9 A
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2964173 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 190 (IF-2011) |
| GTIN | 4017918099381 |
| Gewicht pro Stück (exklusive Verpackung) | 651,120 g |
| Gewicht pro Stück (inklusive Verpackung) | 776,900 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Schutzart | IP20 |
Eingangsdaten
| Benennung Eingang | Steuereingang rechts / links |
|---|---|
| Ruhestrom | 40 mA |
| Bemessungsbetätigungsspannung UC | 24 V DC |
| Betätigungsspannungsbereich | 19,2 V DC ... 30 V DC |
| Spannungsbereich bezogen auf UC | 0,8 ... 1,25 |
| Bemessungsbetätigungsstrom IC | 7,5 mA |
| Reaktionszeit im Normallastbetrieb | 50 ms |
| Umschaltfrequenz | < 10 Hz (bei cos φ > 0,5) |
| Schutzbeschaltung | Verpolschutz Verpolschutzdiode |
| Überspannungsschutz | |
| Betriebsspannungsanzeige | LED grün |
| Statusanzeige | LED gelb |
| Fehleranzeige | LED rot |
| Reversierfrequenz maximal | 10 Hz |
| Umschaltzeit RL/LL(Einschaltzeit) | 20 ms |
Ausgangsdaten Lastausgang
| Benennung Ausgang | AC-Ausgang |
|---|---|
| Bemessungsbetriebsspannung Ue | 400 V AC |
| Betriebsspannungsbereich | 110 V AC ... 440 V AC |
| Laststrombereich | 150 mA |
| Leckstrom | typ. 7 mA |
| Restspannung | typ. 1,5 V |
| Stoßstrom | 230 A (tp = 10 ms, bei 25 °C) |
| Schutzbenennung | RC-Glied |
| Schutzschaltung/-Bauteil | RC-Glied |
| Schutzbenennung | Überspannungsschutz |
Allgemein
| Prüfspannung Eingang/Ausgang | 2,5 kV |
|---|---|
| Einbaulage | senkrecht (Tragschiene waagerecht) |
| Montagehinweis | anreihbar im Abstand > 20 mm |
| Betriebsart | 100 % ED |
| Umkehrfrequenz | ≤ 10 Hz (bei cos φ = 0,5) |
Anschlussdaten 1
| Benennung Anschluss | Steuerkreis |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 10 |
Anschlussdaten 2
| Benennung Anschluss | Lastkreis |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 10 |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
|---|---|
| Normen/Bestimmungen | EN 50178 |
| Isolierung | Basisisolierung |
| Benennung | Kraftwerksanforderungen |
| EMV- Bestimmungen | |
| Normen/Bestimmungen | EN 61000-6-2 |
| EN 61000-6-4 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
