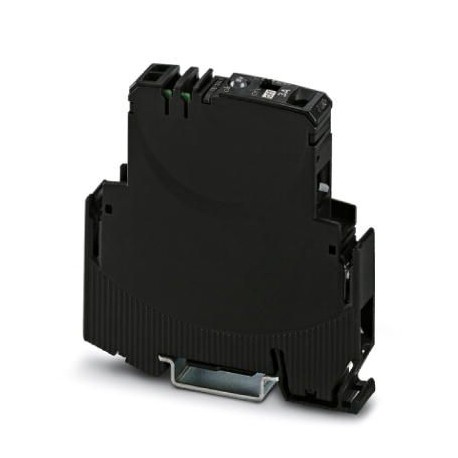

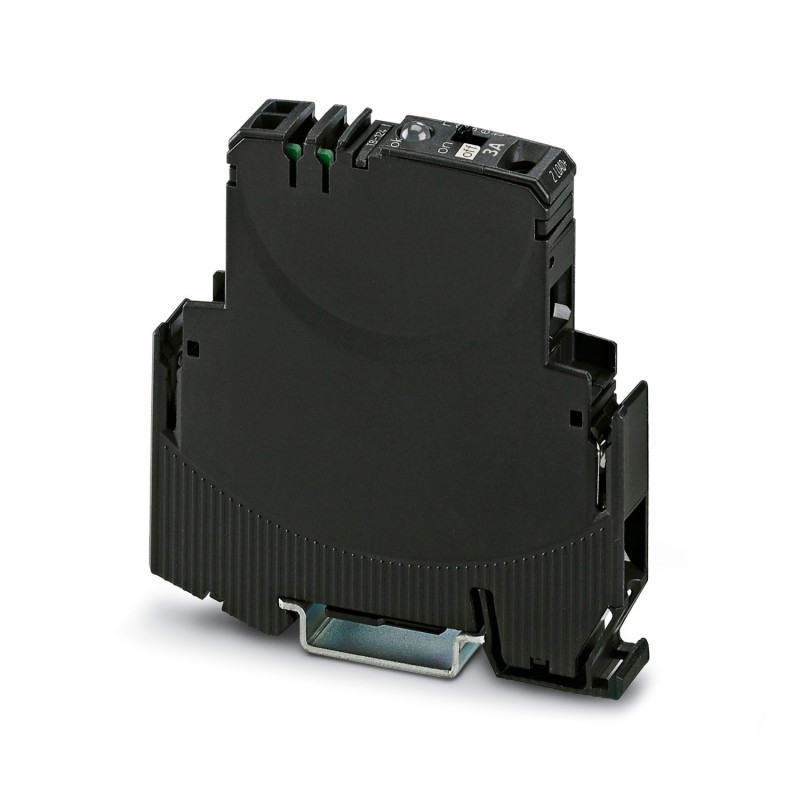

EC-E 3A DC24V
0903044
PHOENIX_CONTACT
1
Elektronischer Geräteschutzschalter
Reihenklemmen > Sicherungs-Reihenklemme
Überspannungsschutz
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 0903044 |
---|---|
Verpackungseinheit | 6 STK |
Verkaufsschlüssel | L1 - Schutzschalter |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Katalogseite | Seite 327 (C-4-2017) |
GTIN | 4046356466905 |
Gewicht pro Stück (exklusive Verpackung) | 70,267 g |
Gewicht pro Stück (inklusive Verpackung) | 70,620 g |
Zolltarifnummer | 85362010 |
Herkunftsland | DE (Deutschland) |
Montagehinweis | Bei Reihenmontage ohne Konvektionskühlung sollte der Gerätenennstrom wegen der thermischen Beeinflussung im Dauerbetrieb (100 % ED) nur zu max. 80 % geführt werden. In Anlagen oder Maschinen müssen besondere Vorkehrungen, die einen Wiederanlauf von Anlagenteilen ausschließen (z. B. Einsatz einer Sicherheits-SPS), getroffen werden. Das Parallelschalten mehrerer Schutzschalter ist nicht zulässig. |
---|---|
Montageart | Tragschiene: 35 mm |
Farbe | schwarz |
Brennbarkeitsklasse nach UL 94 | V0 |
Sicherung | elektronisch |
---|---|
Art der Sicherung | Automat |
Bemessungsstoßspannung | 0,5 kV |
Betriebsspannung | 24 V DC |
18 V DC ... 32 V DC | |
Nennstrom IN | 3 A |
Erforderliche Vorsicherung | nicht erforderlich, integriertes Fail-Safe-Element |
Spannungsfestigkeit | max. 32 V DC (Lastkreis) |
Verschmutzungsgrad | 2 |
Schaltvermögen ICN | aktive Strombegrenzung |
Ruhestrombereich I0 | typ. 25 mA ±5 mA (im eingeschalteten Zustand) |
Schutzart | IP20 (Gehäuse) |
---|---|
Umgebungstemperatur (Betrieb) | 0 °C ... 50 °C (keine Betauung) |
Leiterquerschnitt starr min | 0,5 mm² |
---|---|
Leiterquerschnitt starr max | 16 mm² |
Leiterquerschnitt flexibel min. | 0,5 mm² |
Leiterquerschnitt flexibel max. | 16 mm² |
Leiterquerschnitt AWG min | 26 |
Leiterquerschnitt AWG max | 6 |
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,5 mm² |
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 10 mm² |
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,5 mm² |
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 10 mm² |
2 Leiter gleichen Querschnitts starr min | 0,5 mm² |
2 Leiter gleichen Querschnitts starr max | 4 mm² |
2 Leiter gleichen Querschnitts flexibel min | 0,5 mm² |
2 Leiter gleichen Querschnitts flexibel max | 4 mm² |
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,5 mm² |
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 2,5 mm² |
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 6 mm² |
Anschlussart | Schraubanschluss |
Abisolierlänge | 10 mm |
Schraubengewinde | M4 |
Anzugsdrehmoment max | 1,2 Nm |
Normen/Bestimmungen | UL 508 |
---|---|
CSA 22.2 No. 14 | |
UL 2367 | |
CSA 22.2 No. 142 | |
CSA 22.2 No. 213 | |
UL 1604 |
Titel: | Größe: | Typ: |
---|---|---|
PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes | |
PHOENIX CONTACT-0903044-EC-E 3A DC24V | 118 Kbytes |
