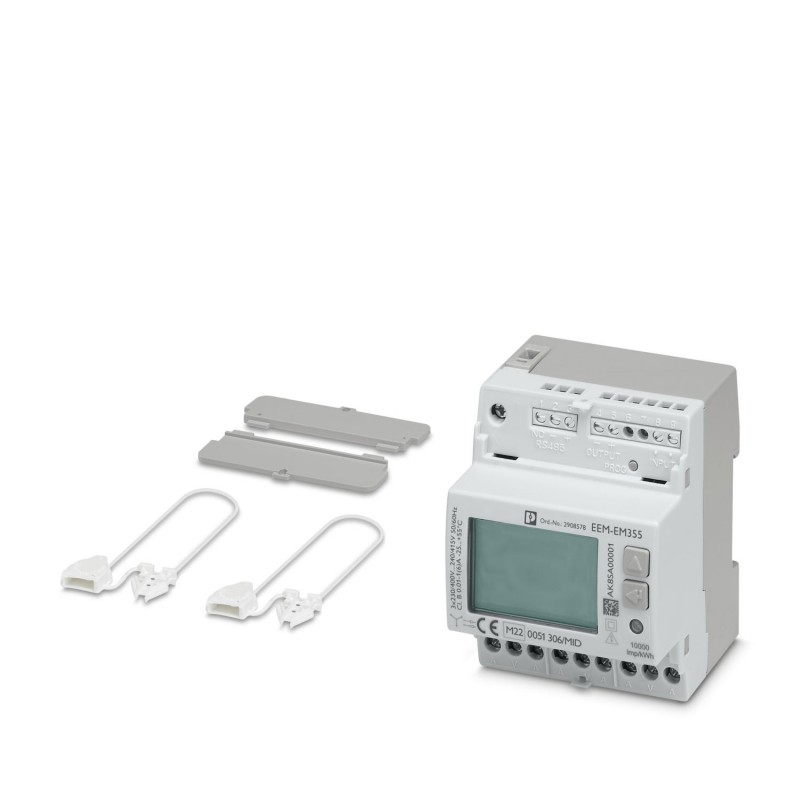

EEM-EM355 2908578 PHOENIX CONTACT Messgerät
EEM-EM355
2908578
PHOENIX_CONTACT
Messgerät
Dreiphasiger Energiezähler zur Messung der Wirkleistung mit 1 A / 5 A Transformatormessung in Netzen bis 500 V, mit S0-Ausgang, mit digitalem Eingang und RS-485-Schnittstelle, zertifiziert nach MID-Richtlinie
3-Phasen-Energiezähler zur Wirkleistungsmessung mit Stromwandlermessung 1 A/5 A in Netzen bis 500 V, mit S0-Ausgang, mit digitalem Eingang und RS-485-Schnittstelle, zertifiziert gemäß MID-Richtlinie
Reiheneinbau-/Aufbaugeräte > Kombimessgerät
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Energiezähler |
| Datenpflegestand | |
| Artikelrevision | 04 |
| Isolationseigenschaften | |
| Schutzklasse | II (EN 50470-1) |
| Isolationseigenschaften | |
| Verschmutzungsgrad | 2 |
| Spannungsfestigkeit | 6 kV |
| 4 kV (EN 50470-3, 7.2) | |
| Versorgung | |
| Versorgungsspannungsbereich | Versorgung aus dem Messkreis |
| Messen | |
| Eingangsspannungsbereich | 3x 184 V ... 288 V (320 V ... 500 V) |
| Eingangsstrombereich | bis Wandlerverhältnis 10000 |
| Leistungsaufnahme | 3,5 VA (1 W) |
| Frequenzbereich | 45 Hz ... 65 Hz |
| Startstrom Ist | 0,002 A |
| Minimalstrom Imin | 0,01 A |
| Maximalstrom Imax | 6 A |
| Übergangsstrom Itr | 0,05 A |
| Nennstrom Iref | 1 A |
| Sekundärer Bemessungsstrom Isn | 1 A |
| 5 A | |
| Stromwandlerverhältnis | 1 ... 10000 (max. 10000/1 oder 50000/5) |
| Stromwandlerbürde | 1,5 mΩ |
| Energie (EN 50470-3) | Klasse B |
| Wirkenergie (IEC 62053-21) | Klasse 1 |
| Blindenergie (IEC 62053-23) | Klasse 2 |
| Digital | |
| Beschreibung des Eingangs | Aktiv optoisoliert |
| Eingangsspannungsbereich | 80 V AC/DC ... 276 V AC/DC |
| S0-Ausgang | |
| Beschreibung des Ausgangs | Passiv optoisoliert |
| Schaltspannung maximal | 27 V DC |
| Schaltstrom maximal | 27 mA |
| Pulszeit | 50 ms ±2 ms |
| Pausenzeit | 30 ms ±2 ms |
| Impuls-LED | 10000 imp/kWh |
| Zählerkonstante | 100 imp/kWh, kVAh, kvarh |
| 1000 imp/kWh, kVAh, kvarh (CT 1 ... 4) | |
| 200 imp/kWh, kVAh, kvarh (CT 5 ... 24) | |
| 40 imp/kWh, kVAh, kvarh (CT 25 ... 124) | |
| 8 imp/kWh, kVAh, kvarh (CT 125 ... 624) | |
| 1 imp/kWh, kVAh, kvarh (CT 625 ... 3124) | |
| 0,1 imp/kWh, kVAh, kvarh (CT 3125 ... 10000) | |
| Messanschluss | |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr | 1,5 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 1,5 mm² ... 6 mm² |
| Leiterquerschnitt AWG | 16 ... 10 (starr/flexibel) |
| Anzugsdrehmoment | 1,5 Nm |
| andere Anschlüsse | |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 26 ... 16 (starr/flexibel) |
| Anzugsdrehmoment | 0,5 Nm |
| Kommunikation: | |
| Kommunikationsprotokoll | Modbus |
| Kommunikationsstandard | RS-485 |
| Übertragungsrate Bereich | 300 Bit/s ... 57600 Bit/s |
| Parität | ungerade, gerade, keine |
| Breite | 72 mm |
| Höhe | 90 mm |
| Tiefe | 67 mm |
| Umgebungsbedingungen | |
| Schutzart (Frontseite) | IP51 (Frontseite) |
| Schutzart (Anschlüsse) | IP20 (Anschlüsse) |
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 75 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 80 % |
| CE | |
| Zertifikat | CE-konform |
| MID | |
| Kennzeichnung | MID-konform |
| Normen/Bestimmungen | EN 50470-1 |
| EN 50470-3 |
| Merkmal | Wert |
|---|---|
| Strommessgerät (EF006555) | Ja |
| Blindleistungsmesser (EF006556) | Ja |
| Mit Drehzahlmesser (EF006557) | Nein |
| Frequenzmesser (EF006558) | Ja |
| Impulszähler (EF006559) | Nein |
| Voltmeter (EF006560) | Ja |
| Wirkleistungsmessgerät (EF006561) | Ja |
