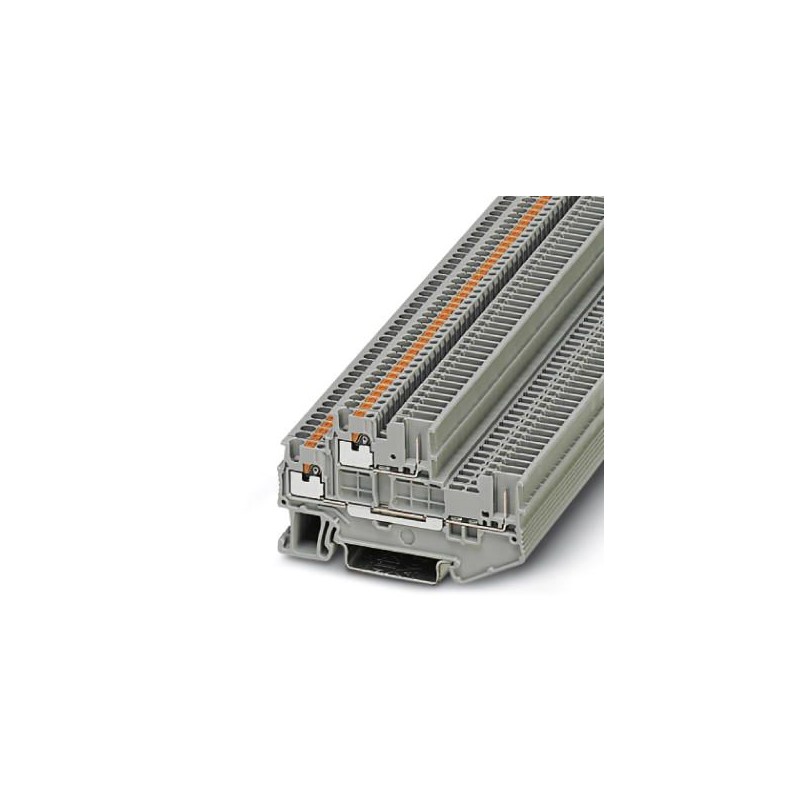

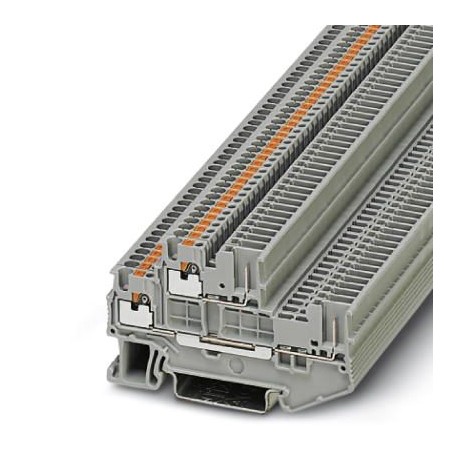

PTTB 1,5/S/2P 3212439 PHOENIX CONTACT Doppelstockklemme, Querschnitt: 0,14 mm² 1,5 mm², AWG: 26 14, Anschlus.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PTTB 1,5/S/2P 3212439 PHOENIX CONTACT Doppelstockklemme, Querschnitt: 0,14 mm² 1,5 mm², AWG: 26 14, Anschlus..

PTTB 1,5/S/2P

3212439

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Doppelstockklemme, Querschnitt: 0,14 mm² - 1,5 mm², AWG: 26 - 14, Anschlussart: Push-in- / Steckanschluss, Breite: 3,5 mm, Farbe: grau, Montageart: NS 35/7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

COMBI – pluggable connection solutions - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
50+$1.37
200+$1.26
350+$1.23
500+$1.21
650+$1.20
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen2
Anzahl der Anschlüsse4
Nennquerschnitt1,5 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
AnwendungsbereichBahnindustrie
Maschinenbau
Anlagenbau

Allgemein

Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 61984
Nennstrom IN16 A (Derating beachten)
Belastungsstrom maximal16 A (bei 1,5 mm² Leiterquerschnitt)
Nennspannung UN500 V
Offene Seitenwandja
Steckzyklen mechanisch100
Ergebnis StoßspannungsprüfungPrüfung bestanden
Stoßspannungsprüfung Sollwert7,3 kV
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Stehwechselspannung Sollwert3,31 kV
Ergebnis Festsitz auf der BefestigungsauflagePrüfung bestanden
Festsitz auf BefestigungsauflageNS 35
Sollwert1 N
Ergebnis KurzstromfestigkeitPrüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt1,5 mm²
Kurzzeitstrom0,18 kA
Ergebnis Thermische PrüfungPrüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer30 s
Ergebnis Prüfung Schwingen, BreitbandrauschenPrüfung bestanden
Prüfspezifikation Schwingen, BreitbandrauschenDIN EN 50155 (VDE 0115-200):2008-03
PrüfspektrumLebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Prüffrequenzf1 = 5 Hz bis f2 = 150 Hz
ASD-Pegel0,964 (m/s2)2/Hz
Beschleunigung0,58 g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
Ergebnis SchockprüfungPrüfung bestanden
Prüfspezifikation SchockprüfungDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinus
Beschleunigung5 g
Schockdauer30 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec.; UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Statischer Isolierstoffeinsatz in Kälte-60 °C

Maße

Breite3,5 mm
Länge69,3 mm
Höhe NS 35/7,542,6 mm
Höhe NS 35/1550,1 mm

Anschlussdaten

AnschlussartPush-in- / Steckanschluss
Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max14
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:1 mm²
Abisolierlänge minimal8 mm
Abisolierlänge maximal10 mm
LehrdornA1 / B1

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-3212439-PTTB 1,5/S/2P English 127 Kbytes PHOENIX CONTACT-3212439-PTTB 1,5/S/2P
