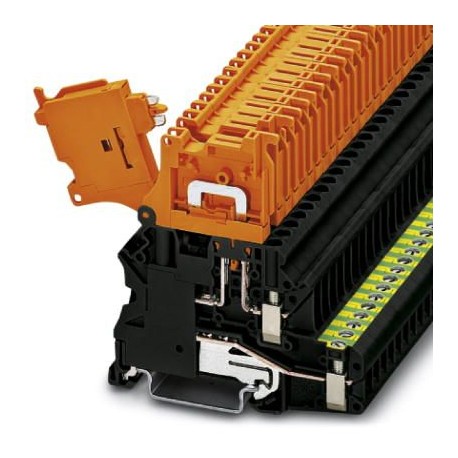

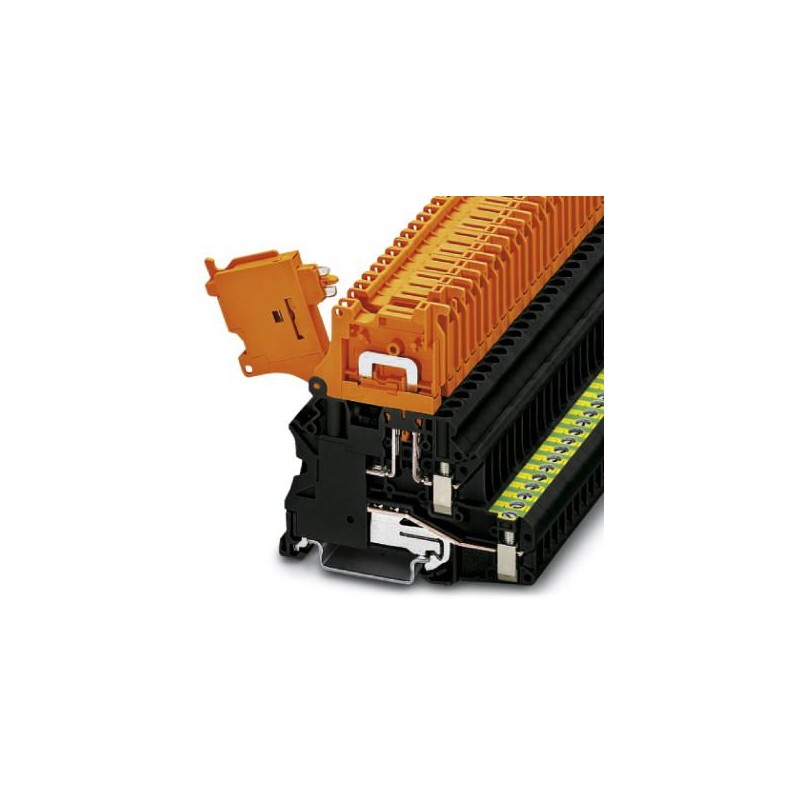

UT 4-PE/HEDI 3074004 PHOENIX CONTACT Hebeltrennklemme
UT 4-PE/HEDI
3074004
PHOENIX_CONTACT
50
Hebeltrennklemme
Unterbrechbare Klemme, Nennspannung: 500 V, Nennstrom: 20 A, Anschlussart: Schraubanschluss, Dimensionierungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 6 mm², Montage: NS 35/7,5, NS 35/15, Farbe: schwarz/orange
Reihenklemmen > Schutzleiter-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3074004 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 231 (C-1-2017) |
| GTIN | 4046356416245 |
| Gewicht pro Stück (exklusive Verpackung) | 24,990 g |
| Gewicht pro Stück (inklusive Verpackung) | 24,990 g |
| Zolltarifnummer | 85365080 |
| Herkunftsland | PL (Polen) |
Allgemein
| Anzahl der Etagen | 1 |
|---|---|
| Anzahl der Anschlüsse | 2 |
| Nennquerschnitt | 4 mm² |
| Farbe | schwarz/orange |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Bemessungsstoßspannung | 6 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Maximale Verlustleistung bei Nennbedingung | 1,02 W |
| Belastungsstrom maximal | 20 A (bei 6 mm² Leiterquerschnitt) |
| Nennstrom IN | 20 A |
| Nennspannung UN | 500 V |
| Offene Seitenwand | Nein |
Anschlussdaten
| Hinweis | Bitte beachten Sie die Strombelastbarkeit der Tragschienen. |
|---|---|
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M3 |
| Abisolierlänge | 9 mm |
| Anzugsdrehmoment min | 0,6 Nm |
| Anzugsdrehmoment max | 0,8 Nm |
| Anschluss gemäß Norm | IEC 60947-7-1/IEC 60947-7-2 |
| Leiterquerschnitt starr min | 0,14 mm² |
| Leiterquerschnitt starr max | 6 mm² |
| Leiterquerschnitt AWG min | 26 |
| Leiterquerschnitt AWG max | 10 |
| Leiterquerschnitt flexibel min. | 0,14 mm² |
| Leiterquerschnitt flexibel max. | 6 mm² |
| Leiterquerschnitt flexibel AWG min | 26 |
| Leiterquerschnitt flexibel AWG max | 10 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,14 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 4 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,14 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 4 mm² |
| Lehrdorn | A4 |
Normen und Bestimmungen
| Anschluss gemäß Norm | CSA |
|---|---|
| IEC 60947-7-1/IEC 60947-7-2 | |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141141eCl@ss 8.027141141eCl@ss 9.027141141
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3074004-UT 4-PE/HEDI | 112 Kbytes |
|
