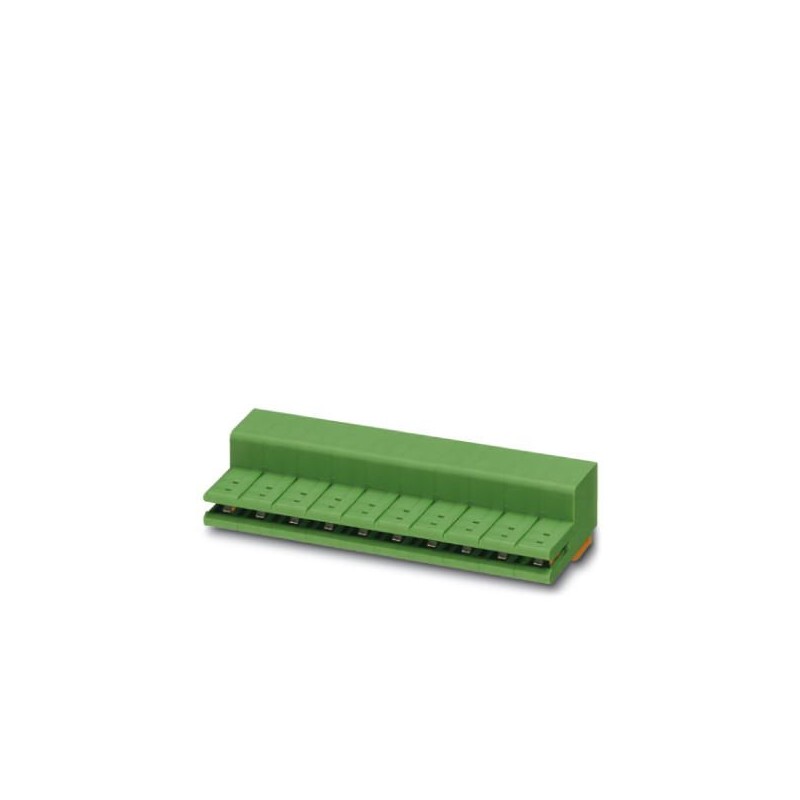

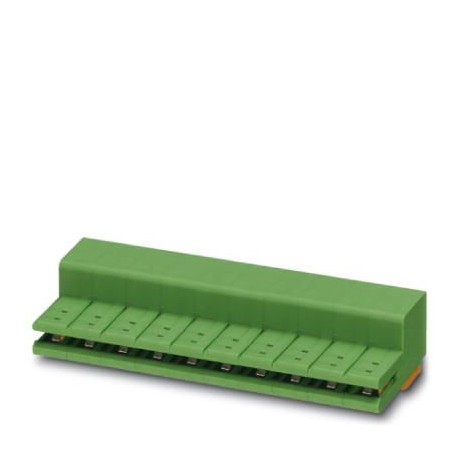

ZEC 1,5/12-ST-7,5 C2 R1,12 1883242 PHOENIX CONTACT Direktsteckverbinder, Nennstrom: 10 A, Bemessungsspannung.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ZEC 1,5/12-ST-7,5 C2 R1,12 1883242 PHOENIX CONTACT Direktsteckverbinder, Nennstrom: 10 A, Bemessungsspannung..

ZEC 1,5/12-ST-7,5 C2 R1,12

1883242

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Direktsteckverbinder, Nennstrom: 10 A, Bemessungsspannung (III/2): 630 V, Polzahl: 12, Rastermaß: 7,5 mm, Anschlussart: Zugfederanschluss, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Direktsteckverbinder

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Connection method for MCR technology - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+4,47 €
100+4,37 €
150+4,32 €
200+4,31 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Rastermaß7,50 mm
Maß a90 mm

Allgemein

ArtikelfamilieZEC 1,5/..-ST
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)6 kV
Bemessungsstoßspannung (III/2)6 kV
Bemessungsstoßspannung (II/2)6 kV
Bemessungsspannung (III/3)400 V
Bemessungsspannung (III/2)630 V
Bemessungsspannung (II/2)1000 V
Anschluss gemäß NormEN-VDE
Nennstrom IN10 A
Nennquerschnitt1,5 mm²
Belastungsstrom maximal10 A (bei 1,5 mm² Leiterquerschnitt)
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
LehrdornA1
Abisolierlänge7 mm
Polzahl12

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max16
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max0,5 mm²
AWG nach UL/CUL min26
AWG nach UL/CUL max14

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1883242-ZEC 1,5/12-ST-7,5 C2 R1,12English162 KbytesPHOENIX CONTACT-1883242-ZEC 1,5/12-ST-7,5 C2 R1,12
