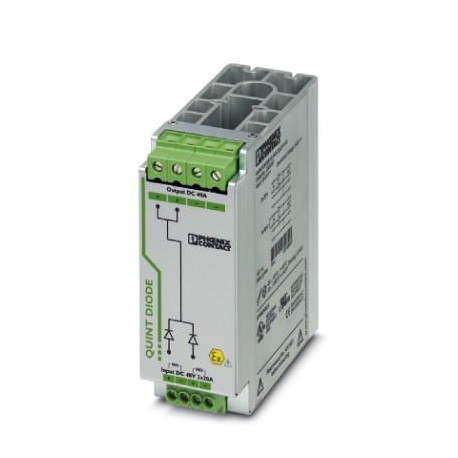

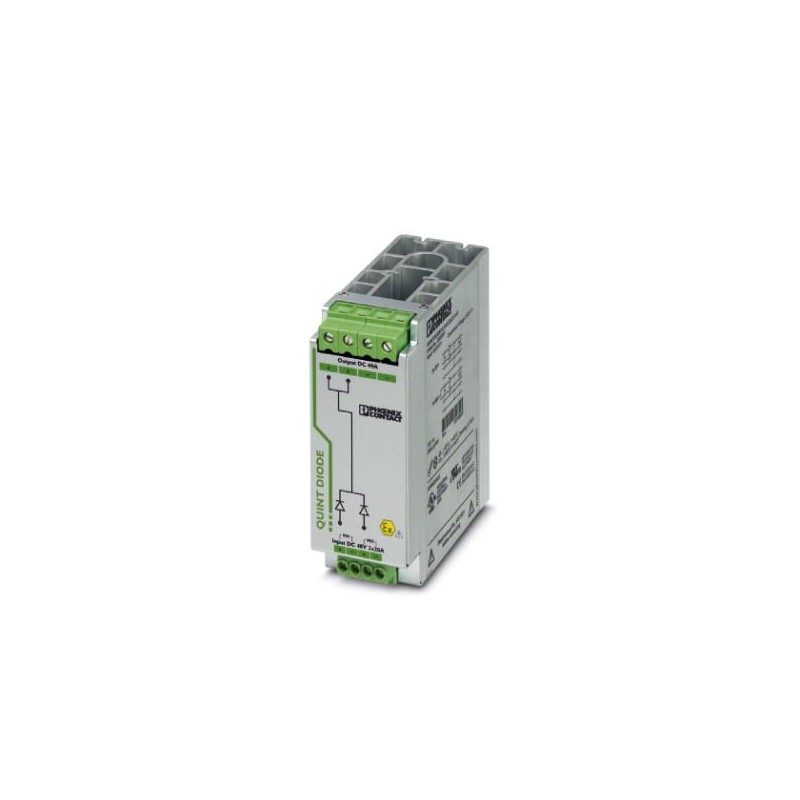

QUINT-DIODE/48DC/2X20/1X40 2320160 PHOENIX CONTACT Tragschienen-Diodenmodul 48 V DC/2 x 20 A oder 1 x 40 A. .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

QUINT-DIODE/48DC/2X20/1X40 2320160 PHOENIX CONTACT Tragschienen-Diodenmodul 48 V DC/2 x 20 A oder 1 x 40 A. ..

QUINT-DIODE/48DC/2X20/1X40

2320160

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Tragschienen-Diodenmodul 48 V DC/2 x 20 A oder 1 x 40 A. Durchgängige Redundanz bis zum Verbraucher.

Mehr Infos


Steuerungen SPS

INTERFACE Signalkonverter - PHOENIX CONTACT

Power. Power Supply - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Preisen: 142,73 €
Zusätzliche Rabatte für registrierte Kunden.

Menge Preis
1+142,73 €
2+138,95 €
3+137,08 €
4+135,89 €
6+134,87 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite50 mm
Höhe130 mm
Tiefe125 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Max. zul. Luftfeuchtigkeit (Betrieb)≤ 95 % (bei 25 °C, keine Betauung)
Einsatzhöhe2000 m

Eingangsdaten

Eingangsnennspannungsbereich48 V DC
48 V DC
Eingangsspannungsbereich30 V DC ... 56 V DC
30 V DC ... 56 V DC
Nenneingangsstrom IN2x 20 A (-25 °C ... 60 °C)
1x 40 A (-25 °C ... 60 °C)
Maximaler Strom Imax2x 30 A (-25 °C ... 40 °C)
1x 60 A (-25 °C ... 40 °C)
Nenneingangsstrom IN2x 20 A (-25 °C ... 60 °C)
1x 40 A (-25 °C ... 60 °C)
Maximaler Strom Imax2x 30 A (-25 °C ... 40 °C)
1x 60 A (-25 °C ... 40 °C)

Ausgangsdaten

Nennausgangsspannung48 V DC
Nennausgangsstrom40 A (Leistungserhöhung)
20 A (Redundanz)
Derating60 °C ... 70 °C (2,5 % / K)
Serienschaltbarkeitnein
Verlustleistung Nennlast maximal14 W (IOUT = 20 A)

Allgemein

Nettogewicht0,75 kg
Wirkungsgrad> 97 %
SchutzklasseIII
MTBF (IEC 61709, SN 29500)40000000 h
Einbaulagewaagerechte Tragschiene NS 35, EN 60715
Montagehinweisanreihbar: horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm

Anschlussdaten Eingang

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max6 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.4 mm²
Leiterquerschnitt AWG min12
Leiterquerschnitt AWG max10
Abisolierlänge7 mm
SchraubengewindeM3

Anschlussdaten Ausgang

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,5 mm²
Leiterquerschnitt starr max16 mm²
Leiterquerschnitt flexibel min.0,5 mm²
Leiterquerschnitt flexibel max.16 mm²
Leiterquerschnitt AWG min10
Leiterquerschnitt AWG max6
Abisolierlänge10 mm
SchraubengewindeM4

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2320160-QUINT-DIODE/48DC/2X20/1X40 English 122 Kbytes PHOENIX CONTACT-2320160-QUINT-DIODE/48DC/2X20/1X40
