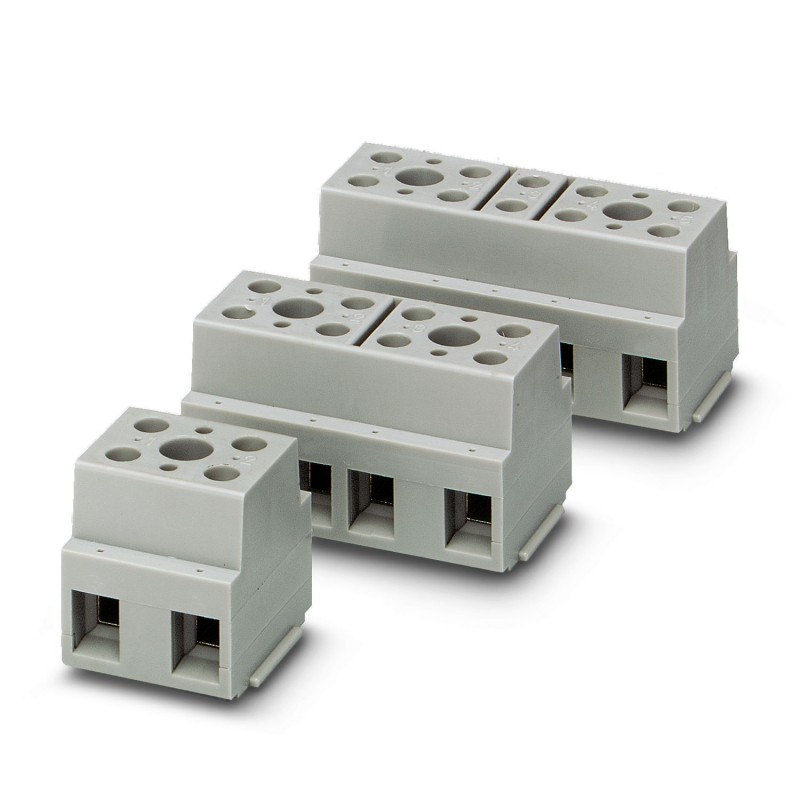

G 10/ 5 2716732 PHOENIX CONTACT Geräteklemme Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

G 10/ 5 2716732 PHOENIX CONTACT Geräteklemme

G 10/ 5

2716732

PHOENIX_CONTACT

10

Geräteklemme

Geräteklemme, Nennspannung: 800 V, Nennstrom: 57 A, Anzahl Anschlüsse: 10, Polzahl: 5, Anschlussart: Schraubanschluss, Dimensionierung Querschnitt: 10 mm², Querschnitt: 0,5 mm² - 16 mm², Montageart: Direktverschraubung, Farbe: grau

Mehr Infos


Reihenklemmen > Ein- und mehrpolige Klemmenleiste

Terminals

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $223.46
Stückpreis: $22.35
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypDurchgangsklemme
Polzahl5
Anzahl der Anschlüsse10
Anzahl der Reihen1
Potenziale5
Datenpflegestand
Artikelrevision08
Isolationseigenschaften
ÜberspannungskategorieIII
Verschmutzungsgrad3
Elektrische Eigenschaften
Bemessungsstoßspannung8 kV
Maximale Verlustleistung bei Nennbedingung1,82 W
Anschlussdaten
Anzahl der Anschlüsse pro Etage10
Nennquerschnitt10 mm²
SchraubengewindeM4
Anzugsdrehmoment1,5 ... 1,8 Nm
Abisolierlänge12 mm
LehrdornA3
Anschluss gemäß NormIEC 60947-7-1
Leiterquerschnitt starr0,5 mm² ... 16 mm²
Leiterquerschnitt AWG20 ... 6 (umgerechnet nach IEC)
Leiterquerschnitt flexibel0,5 mm² ... 10 mm²
Leiterquerschnitt flexibel [AWG]20 ... 8 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)0,5 mm² ... 16 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)0,5 mm² ... 16 mm²
2 Leiter gleichen Querschnitts starr0,5 mm² ... 6 mm²
2 Leiter gleichen Querschnitts flexibel0,5 mm² ... 6 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse0,5 mm² ... 6 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse0,5 mm² ... 6 mm²
Nennstrom57 A
Belastungsstrom maximal76 A (bei 16 mm² Leiterquerschnitt)
Nennspannung800 V
Nennquerschnitt10 mm²
Maße
Breite68 mm
Höhe33 mm
Tiefe31 mm
Bohrlochdurchmesser4,2 mm
Materialangaben
Farbegrau (RAL 7042)
Brennbarkeitsklasse nach UL 94V0
IsolierstoffgruppeI
IsolierstoffPA
Statischer Isolierstoffeinsatz in Kälte-60 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL 3
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)bestanden
Rauchgastoxität NFPA 130 (SMP 800C)bestanden
Elektrische Prüfungen
Stoßspannungsprüfung
Prüfspannung Sollwert8 kV
ErgebnisPrüfung bestanden
Erwärmungsprüfung
Anforderung ErwärmungsprüfungTemperaturerhöhung ≤ 45 K
ErgebnisPrüfung bestanden
Kurzzeitstromfestigkeit 10 mm²1,2 kA
ErgebnisPrüfung bestanden
Betriebsfrequente Spannungsfestigkeit
Prüfspannung Sollwert2 kV
ErgebnisPrüfung bestanden
Mechanische Eigenschaften
Mechanische Daten
Offene SeitenwandNein
Mechanische Prüfungen
Mechanische Festigkeit
ErgebnisPrüfung bestanden
Prüfung auf Leiterbeschädigung und Lockerung
Rotationsgeschwindigkeit10 (+/- 2) U/min
Umdrehungen135
Leiterquerschnitt/Gewicht0,5 mm² / 0,3 kg
10 mm² / 2 kg
16 mm² / 2,9 kg
ErgebnisPrüfung bestanden
Umwelt- und Lebensdauerbedingungen
Nadelflammenprüfung
Einwirkdauer30 s
ErgebnisPrüfung bestanden
Schwingen/Breitbandrauschen
PrüfspezifikationDIN EN 50155 (VDE 0115-200):2018-05
SpektrumLebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Frequenzf1= 5 Hz bis f2= 250 Hz
ASD-Pegel6,12 (m/s²)²/Hz
Beschleunigung3,12g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
ErgebnisPrüfung bestanden
Schocken
SchockformHalbsinus
Beschleunigung5g
Schockdauer30 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
ErgebnisPrüfung bestanden
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)20 % ... 90 %
Zulässige Luftfeuchtigkeit (Lagerung/Transport)30 % ... 70 %
Normen und Bestimmungen
Anschluss gemäß NormIEC 60947-7-1
Montage
Montageartdirektes Anschrauben

ETIM for 2716732 Reihenklemmen (EC001284)
Merkmal Wert
Explosionsgeprüfte Ausführung "Ex e" (EF008498) Nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 0.5 mm²
Polzahl (EF001391) 5
Montageart (EF000003) sonstige
Abschlussplatte erforderlich (EF002525) Ja
Farbe (EF000007) grau

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf 69 Mbytes
PHOENIX CONTACT-2716732-G 10/ 5 129 Kbytes PHOENIX CONTACT-2716732-G 10/ 5
