PHOENIX_CONTACTSicherheit und KommunikationSUBCON-PLUS-PROFIB/AX/SC 2744380 PHOENIX CONTACT D-SUB-Busstecker

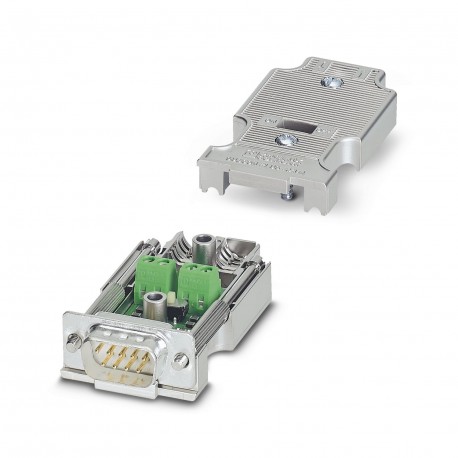

PHOENIX_CONTACT SUBCON-PLUS-PROFIB/AX/SC 2744380 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SUBCON-PLUS-PROFIB/AX/SC 2744380 PHOENIX CONTACT D-SUB-Busstecker

Artikel-Nr.: SUBCON-PLUS-PROFIB/AX/SC

Code: 2744380

Hersteller: PHOENIX_CONTACT

Beschreibung:

D-SUB-Busstecker
D-SUB-Stecker, 9-polig, männlich, axiale Bauform mit zwei Kabeleinführungen, Bussystem: PROFIBUS DP bis 12 Mbits/s, Anschlusswiderstand über Schiebeschalter anschließbar, Pinbelegung: 3, 5, 6, 8; Schraubanschlussklemmen
D-SUB-Stecker, 9-polig, Stift, axiale Ausführung mit zwei Kabelzuführungen, Bussystem: PROFIBUS DP bis 12 MBit/s, Abschlusswiderstand über Schiebeschalter zuschaltbar, Pinbelegung: 3, 5, 6, 8; Schraubanschlussklemmen

Kategorien:

  • Installationsmaterial Kommunikationsnetze DNT/FNT > D-Sub-Steckverbinder
  • PHOENIX_CONTACT > Sicherheit und Kommunikation

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 54,38 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
Hinweise
Hinweis zur Anwendung
Hinweis zur AnwendungNur für den industriellen Einsatz
Nutzungsbeschränkung
CCCex -HinweisDer Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt.
Artikeleigenschaften
ProdukttypDatenstecker
MTTF6706 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %)
1817 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %)
155 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 %)
Pinbelegung3, 5, 6, 8
Elektrische Eigenschaften
Maximale Verlustleistung bei Nennbedingung0,025 W
Nennspannung UN5 V
Nennstrom IN100 mA
ÜbertragungsmediumKupfer
Anschlussdaten
D-SUB-Steckanschluss
AnschlussartD-SUB-Stecker
Printanschluss
AnschlussartSchraubanschluss
Abisolierlänge5 mm
Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.1 mm²
Einleiter/Klemmstelle starr AWG min.26
Einleiter/Klemmstelle starr AWG max.16
Leiterquerschnitt flexibel AWG min26
Leiterquerschnitt flexibel AWG max18
Schnittstellen
BussystemPROFIBUS DP
SignalPROFIBUS
Maße
Breite17 mm
Höhe31,5 mm
Länge58,2 mm
Materialangaben
Material (Gehäuse)ABS (metallisiert)
Kabel / Leitung
Leitungsaußendurchmesser7,6 mm ... 8,4 mm (Ankommende Busleitung)
Mechanische Eigenschaften
Mechanische Daten
Steckzyklen> 200
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP40
Umgebungstemperatur (Betrieb)-20 °C ... 75 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 80 °C
Höhenlage≤ 5000 m (Einschränkung siehe Herstellererklärung für Höhenbetrieb)
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)5 % ... 95 % (keine Betauung)
Zulassungen
ATEX
Kennzeichnung II 3 G Ex ec IIC T4 Gc
ZertifikatPxCIF15ATEX2744348X
HinweisBeachten Sie die besonderen Installationshinweise in der Dokumentation!
UKEX
Kennzeichnung II 3 G Ex ec IIC T4 Gc
ZertifikatPxCIMA22UKEX2744348X
Schadgastest
KennzeichnungISA-S71.04-1985 G3 Harsh Group A
Normen und Bestimmungen
Frei von lackbenetzungsstörenden SubstanzenVDMA 24364:2018-05

ETIM for 2744380 Installationsmaterial Kommunikationsnetze DNT/FNT (EC001132)

MerkmalsnamePolzahl (EF001391)
Merkmalswert9
MerkmalsnameKontaktausführung (EF001587)
Merkmalswertmännlich (male)
