PHOENIX_CONTACTSicherheit und KommunikationSUBCON 15/M-SH 2761606 PHOENIX CONTACT D-SUB-Busstecker

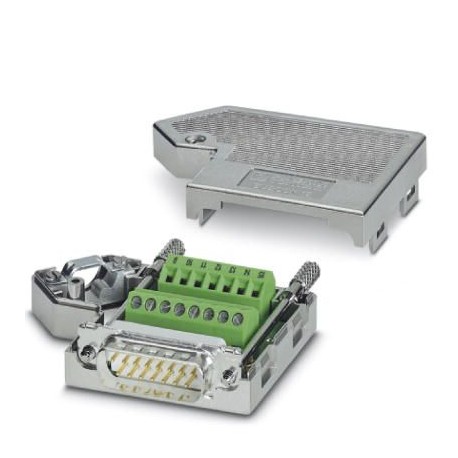

PHOENIX_CONTACT SUBCON 15/M-SH 2761606 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SUBCON 15/M-SH 2761606 PHOENIX CONTACT D-SUB-Busstecker

Artikel-Nr.: SUBCON 15/M-SH

Code: 2761606

Hersteller: PHOENIX_CONTACT

Beschreibung:

D-SUB-Busstecker
D-SUB Stecker, 15-polig, Stecker, Kabeleinführung unter 35º, universelle Ausführung für alle Systeme, Pinbelegung: 1,2,3,...,14,15 Zoll Schraubklemmen

Kategorien:

  • Installationsmaterial Kommunikationsnetze DNT/FNT > D-Sub-Steckverbinder
  • PHOENIX_CONTACT > Sicherheit und Kommunikation

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 58,89 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2761606
Verpackungseinheit1 STK
VerkaufsschlüsselM1 - Kommunikationstechn.
KatalogseiteSeite 379 (C-6-2017)
GTIN4017918101671
Gewicht pro Stück (exklusive Verpackung)15,900 g
Gewicht pro Stück (inklusive Verpackung)80,100 g
Zolltarifnummer85366990
HerkunftslandDE (Deutschland)

Maße

Kabeldurchmesser max.10 mm
Kabeldurchmesser min.4 mm
Breite16 mm
Höhe55 mm
Länge65 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 75 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 80 °C
Höhenlage5000 m (Einschränkung siehe Herstellererklärung)
SchutzartIP20
IP20

Allgemein

Nennspannung UN50 V
Nennstrom IN100 mA
SignalModbus
Steckzyklen> 200
SUBCON-Befestigungsschrauben4-40 UNC
Anzugsdrehmoment0,4 Nm
Material GehäuseABS, metallisiert
Pinbelegungalle Anschlüsse 1:1 auf Schraubklemme
MTTF6706 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 % (5 Tage pro Woche, 8 Std. pro Tag))
1817 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std. pro Tag))
155 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 % (7 Tage pro Woche, 24 Std. pro Tag))

Anschlussdaten

AnschlussD-SUB-Steckanschluss
Polzahl15
AnschlussartD-SUB-Stecker
AnschlussPrintanschluss
AnschlussartSchraubanschluss
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.1 mm²
Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel AWG min26
Leiterquerschnitt flexibel AWG max18
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max16
Abisolierlänge5 mm
Anzugsdrehmoment0,4 Nm

Normen und Bestimmungen

Frei von lackbenetzungsstörenden Substanzengemäß VW-AUDI-Seat-Zentralnorm P-VW 3.10.7 57 65 0
Anschluss gemäß NormCUL
ATEX II 3 G Ex nA IIC T4 Gc X
SchadgastestISA-S71.04-1985 G3 Harsh Group A

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2761606 Installationsmaterial Kommunikationsnetze DNT/FNT (EC001132)

MerkmalsnamePolzahl (EF001391)
Merkmalswert15
MerkmalsnameKontaktausführung (EF001587)
Merkmalswertmännlich (male)
