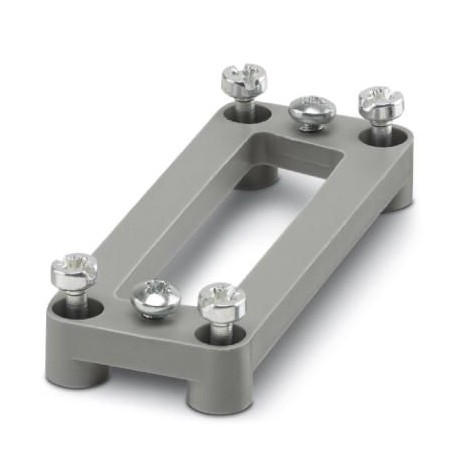

PHOENIX_CONTACT HC-D 15-ADP/1 DSUB 15 1775253 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-D 15-ADP/1 DSUB 15 1775253 PHOENIX CONTACT Adapterplatte

Artikel-Nr.: HC-D 15-ADP/1 DSUB 15

Code: 1775253

Hersteller: PHOENIX_CONTACT

Beschreibung:

Adapterplatte
D-SUB Adapterplatte, zur Bestückung mit einem D-SUB Stecker, Polzahl 15, Gehäuseserie HC-D 15...
D-SUB-Adapterplatte, zur Bestückung mit einem D-SUB-Stecker, Polzahl 15, Gehäusebaureihe HC-D 15...

Kategorien:

  • Steckverbinder > Adapterplatte für Industriesteckverbinder
  • PHOENIX_CONTACT > Industrielle Steckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 22,24 €

Stückpreis: 11,12 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Hinweise
AllgemeinFür HEAVYCON-Gehäuse, Bauform D15, zum Einsatz im Anbaugehäuse

Artikeleigenschaften
ProdukttypAdapterplatte
BauformD15
Polzahl15
Dichtung vorhandenja
Datenpflegestand
Artikelrevision02

Maße
Breite23 mm
Höhe7 mm
Länge57 mm

Materialangaben
MaterialPA
Brennbarkeitsklasse nach UL 94HB

Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-20 °C ... 100 °C

Montage
MontagehinweisMit Befestigungsschrauben: 1) Blechschraube Phillips 2,9x6,2 / 2) M3x10 DIN 84
Einbaulage der Adapterplatte im Tüllengehäuse:Tist nach der Montage im Gehäuse sichtbar. Einbaulage der Adapterplatte im Anbau- / Sockel- / Kupplungsgehäuse:Aist nach der Montage im Gehäuse sichtbar. Einbaulage des D-SUB (nach der Montage im Gehäuse): vor der Montageplatte (Vorderwandmontage)

ETIM for 1775253 Steckverbinder (EC002309)

MerkmalsnameBreite (EF000008)
Merkmalswert23 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert7 mm
MerkmalsnameForm der Aussparung (EF006256)
MerkmalswertD-Sub
MerkmalsnameAnzahl der Aussparungen (EF005591)
Merkmalswert1
MerkmalsnameWerkstoff der Adapterplatte (EF007539)
MerkmalswertKunststoff
MerkmalsnameMit Dichtung (EF005610)
MerkmalswertJa
MerkmalsnameSchutzart (IP), montiert (EF007466)
Merkmalswertsonstige
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertHB
