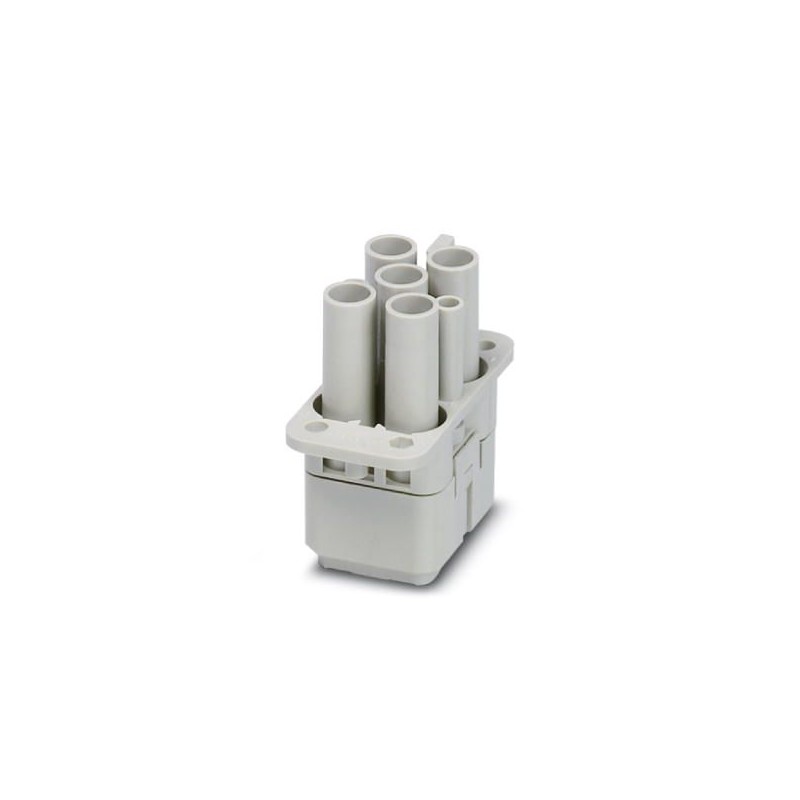

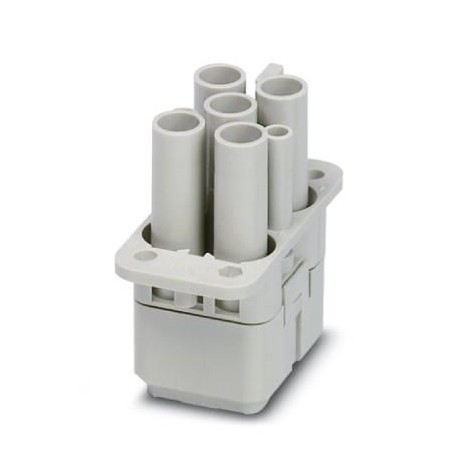

HC-COM- 4/2-EBUC 1408517 PHOENIX CONTACT HEAVYCON Crimpkontakteinsatz für Kompaktkunststoffgehäuse, Buchsenv.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-COM- 4/2-EBUC 1408517 PHOENIX CONTACT HEAVYCON Crimpkontakteinsatz für Kompaktkunststoffgehäuse, Buchsenv..

HC-COM- 4/2-EBUC

1408517

PHOENIX_CONTACT

2

Verfügbar

Schiff am heute

HEAVYCON Crimpkontakteinsatz für Kompaktkunststoffgehäuse, Buchsenversion, Leistungskreis 4-polig + PE, Steuerkreis 2-polig

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Heavy industrial connectors - PLUSCON heavy - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

HinweisFür Crimpkontakte CK4,0-ED..(Leistungskreis), CK1,6-ED... (Steuerkreis)
AnschlusstechnikSignal Crimpanschluss (Signalkontakte)
Leistung Crimpanschluss (Leistungskontakte)
Verschmutzungsgrad3
ÜberspannungskategorieIII
Polzahl4+2+PE
Anzahl Leistungskontakte4
Anzahl Steuerkontakte2
Steckzyklen≥ 500
BauformCOM
Anschluss gemäß NormIEC / EN
AnschlussquerschnittSignal 0,14 mm² ... 2,5 mm² (Steuerkontakte)
Leistung 1,5 mm² ... 6 mm² (Leistungskontakte)
Anschlussquerschnitt AWG16 ... 10 (Leistungskontakte)
26 ... 14 (Steuerkontakte)
Abisolierlänge der Einzelader9 mm (Leistungskreis 1,5 mm² - 2,5 mm²)
9,6 mm (Leistungskreis 4 mm² - 6 mm²)
8 mm (Steuerkreis)
6 mm (Steuerkreis 2,5 mm²)
MontagehinweisMaximaler Isolationsdurchmesser Leistungskreis

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (einschließlich Kontakterwärmung)

Materialangaben

Brennbarkeitsklasse nach UL 94V0
Material KontaktKupferlegierung
Material Kontaktoberfläche, LeistungskontaktAg
Material Kontaktoberfläche, SteuerkontaktAg (alternativ Au)
Material KontaktträgerPC

Elektrische Kennwerte

Bemessungsspannung Leistungskontakte400/690 V
Bemessungsspannung (III/3)250 V (Steuerkontakte)
400 V (Leistungskontakte Phase- Erde)
690 V (Leistungskontakte Phase-Phase)
BemessungsstoßspannungLeistung 6 kV (Leistungskontakte Phase-Phase)
Signal 4 kV (Steuerkontakte)
Bemessungsstrom40 A (Leistungskontakte)
10 A (Steuerkontakte)
