PHOENIX_CONTACTSchnittstelleCABLE-FCN40/1X50/ 2,0M/S7-OUT 2321033 PHOENIX CONTACT Kabel

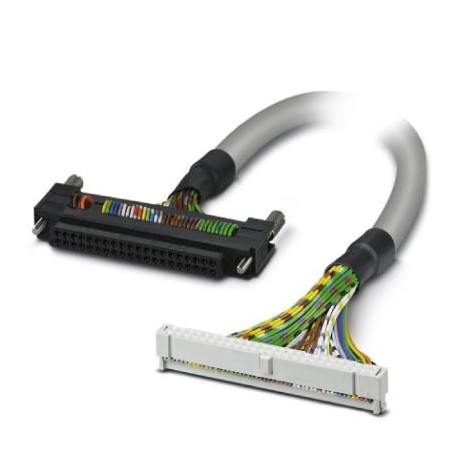

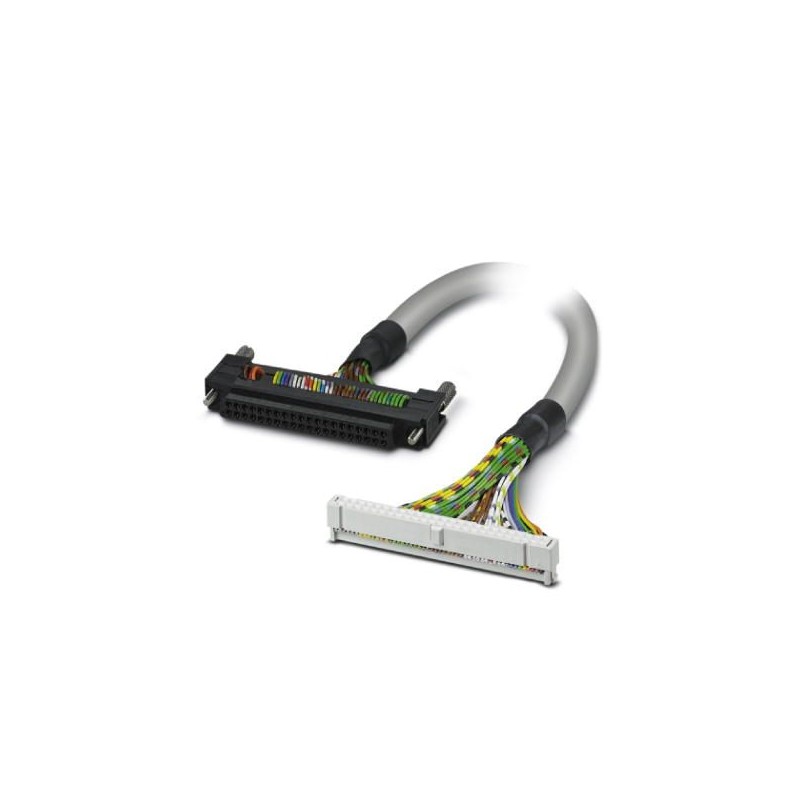

PHOENIX_CONTACT CABLE-FCN40/1X50/ 2,0M/S7-OUT 2321033 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CABLE-FCN40/1X50/ 2,0M/S7-OUT 2321033 PHOENIX CONTACT Kabel

Artikel-Nr.: CABLE-FCN40/1X50/ 2,0M/S7-OUT

Code: 2321033

Hersteller: PHOENIX_CONTACT

Beschreibung:

Kabel
Konfektioniertes Rundkabel; Steuerung: Siemens S7-300 (6ES7 322-1BP00-0AA0 und 6ES7 322-1BP50-0AA0 (Minusschaltung)); Anschluss 1: Fujitsu Steckverbinder (1x 40-polig); Anschluss 2: Weiblicher IDC/FLK-Anschluss (1x 50-polig); Kabellänge: 2 m

Kategorien:

  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2321033
Verpackungseinheit1 STK
VerkaufsschlüsselI1 - Systemverkabelung
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 505 (C-5-2017)
GTIN4046356330749
Gewicht pro Stück (exklusive Verpackung)307,000 g
Gewicht pro Stück (inklusive Verpackung)307,000 g
Zolltarifnummer85444290
HerkunftslandDE (Deutschland)

Allgemein

Nennspannung UN< 50 V AC
60 V DC
Strombelastbarkeit je Pfad max.1 A
Leiterwiderstand max.0,16 Ω/m
Kabellänge2 m
Einzelader, Querschnitt0,14 mm²
Einzelader, Querschnitt [AWG]26
Leiteraufbau: Anzahl Litzen:7
Einzelader, MaterialCu verzinnt
Außendurchmesser10 mm
SchirmungNein
Außenmantel, MaterialPVC
Außenmantel, FarbeRAL7035

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C
FlammwidrigkeitIEC 60332-1
DIN VDE 0482 Teil 332-1
ÖlbeständigkeitDIN VDE 0472 T.803, Prüfart B
Benzinfestigkeitgegen gelegentliche Spritzer

Steckverbinder 1

Benennung AnschlussFeldebene
AnschlussartIDC/FLK-Buchsenleiste
Anzahl der Anschlüsse1
Polzahl50
Rastermaß2,54 mm

Steckverbinder 2

Benennung AnschlussSteuerungsebene
AnschlussartFujitsu-Steckverbinder
Anzahl der Anschlüsse1
Polzahl40

Unterstützte Steuerung

SteuerungSIEMENS S7-300
- passende I/O-Karte6ES7 322-1BP50-0AA0
6ES7 322-1BP00-0AA0

Normen und Bestimmungen

FlammwidrigkeitIEC 60332-1
DIN VDE 0482 Teil 332-1
ÖlbeständigkeitDIN VDE 0472 T.803, Prüfart B
Benzinfestigkeitgegen gelegentliche Spritzer

Farbcode

Steckverbinder 1 = Steckverbinder 2 (optional) = AderfarbeFujitsu40 (A1) = IDC/FLK50 (3) = schwarz
Fujitsu40 (A2) = IDC/FLK50 (4) = rot
Fujitsu40 (A3) = IDC/FLK50 (5) = gelb
Fujitsu40 (A4) = IDC/FLK50 (6) = blau
Fujitsu40 (A5) = IDC/FLK50 (7) = grau
Fujitsu40 (A6) = IDC/FLK50 (8) = weiß-schwarz
Fujitsu40 (A7) = IDC/FLK50 (9) = weiß-rot
Fujitsu40 (A8) = IDC/FLK50 (10) = weiß-gelb
Fujitsu40 (A9) = IDC/FLK50 (11) = weiß-blau
Fujitsu40 (A10) = IDC/FLK50 (1) = weiß-grau
Fujitsu40 (A11) = IDC/FLK50 (15) = braun-rot
Fujitsu40 (A12) = IDC/FLK50 (16) = braun-gelb
Fujitsu40 (A13) = IDC/FLK50 (17) = braun-blau
Fujitsu40 (A14) = IDC/FLK50 (18) = braun-grau
Fujitsu40 (A15) = IDC/FLK50 (19) = grün-schwarz
Fujitsu40 (A16) = IDC/FLK50 (20) = grün-rot
Fujitsu40 (A17) = IDC/FLK50 (21) = grün-blau
Fujitsu40 (A18) = IDC/FLK50 (22) = grün-grau
Fujitsu40 (A19) = IDC/FLK50 (23) = gelb-schwarz
Fujitsu40 (A20) = IDC/FLK50 (13) = gelb-rot
Fujitsu40 (B1) = IDC/FLK50 (27) = braun
Fujitsu40 (B2) = IDC/FLK50 (28) = orange
Fujitsu40 (B3) = IDC/FLK50 (29) = grün
Fujitsu40 (B4) = IDC/FLK50 (30) = violett
Fujitsu40 (B5) = IDC/FLK50 (31) = weiß
Fujitsu40 (B6) = IDC/FLK50 (32) = weiß-braun
Fujitsu40 (B7) = IDC/FLK50 (33) = weiß-orange
Fujitsu40 (B8) = IDC/FLK50 (34) = weiß-grün
Fujitsu40 (B9) = IDC/FLK50 (35) = weiß-violett
Fujitsu40 (B10) = IDC/FLK50 (25) = braun-schwarz
Fujitsu40 (B11) = IDC/FLK50 (39) = braun-orange
Fujitsu40 (B12) = IDC/FLK50 (40) = braun-grün
Fujitsu40 (B13) = IDC/FLK50 (41) = braun-violett
Fujitsu40 (B14) = IDC/FLK50 (42) = braun-weiß
Fujitsu40 (B15) = IDC/FLK50 (43) = grün-braun
Fujitsu40 (B16) = IDC/FLK50 (44) = grün-orange
Fujitsu40 (B17) = IDC/FLK50 (45) = grün-violett
Fujitsu40 (B18) = IDC/FLK50 (46) = grün-weiß
Fujitsu40 (B19) = IDC/FLK50 (47) = gelb-braun
Fujitsu40 (B20) = IDC/FLK50 (37) = gelb-orange

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"
