PHOENIX_CONTACTFeldgeräte VerbindungRF-17S1N8A90DU 1607343 PHOENIX CONTACT Kupplungssteckverbinder

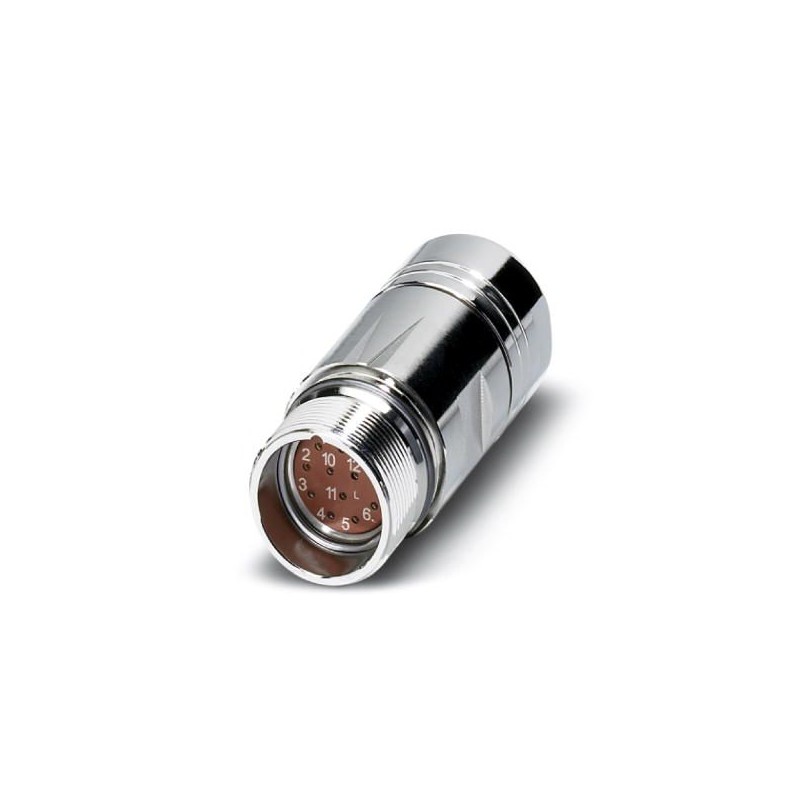

PHOENIX_CONTACT RF-17S1N8A90DU 1607343 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

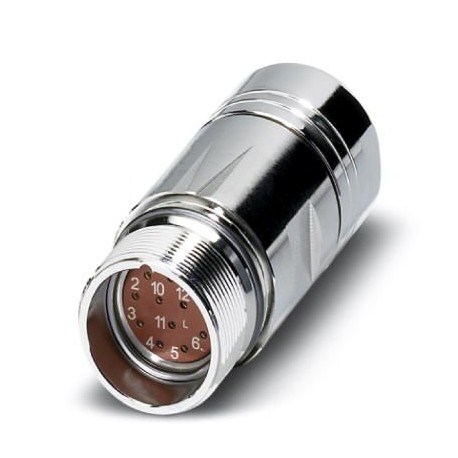

RF-17S1N8A90DU 1607343 PHOENIX CONTACT Kupplungssteckverbinder

Artikel-Nr.: RF-17S1N8A90DU

Code: 1607343

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Kupplungssteckverbinder
Kupplungsstecker, gerade, Schraubverriegelung, M23, Polzahl: 17, Kontaktart: Buchse, geschirmt: ja, Schutzart: IP67, Kabeldurchmesserbereich: 5 mm ... 13.2 mm, Polzahl: 17, Anschlussart: Crimpanschluss, Reihe: RF

Kategorien:

  • Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
  • PHOENIX_CONTACT > Feldgeräte Verbindung

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 428,02 €

Stückpreis: 21,401 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1607343
Verpackungseinheit20 STK
VerkaufsschlüsselD1 - Steckverbinder
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 78 (PC-2011)
GTIN4046356174695
Gewicht pro Stück (exklusive Verpackung)27,030 g
Gewicht pro Stück (inklusive Verpackung)97,435 g
Zolltarifnummer85366990
HerkunftslandDE (Deutschland)

Allgemein

HinweisBestellhinweis: Crimpkontakte Ø 1 mm separat bestellen
VerriegelungsartSchraubverriegelung
Drehrichtung Kontaktkammer-NummerierungStandard
KodierungN
KontaktanschlussartCrimpanschluss
Art der KontakteBuchse
Polzahl17
Kontaktdurchmesser Leistungskontakte1 mm
Nennstrom je Leistungskontakt bei 25°C8 A
Leitungseinführung5 mm ... 13,2 mm
Pg-Gehäuseverschraubungohne

Umgebungsbedingungen

Umgebungstemperatur-40 °C ... 125 °C
SchutzartIP67

Material

GehäusematerialDrehteile: Kupfer-Zink Legierung (CuZn), Druckgussteile: Zink (GD-Zn)
IsolierkörpermaterialPA 6.6
Material Dicht- und O-RingFPM

Angaben nach DIN EN 61984:2001

Aufstellhöhe max.2000 m
Nenn-/Betriebsspannung Leistungskontakte100 V
Bemessungsstoßspannung Leistungskontakte1,5 kV
Überspannungskategorie LeistungskontakteIII
Verschmutzungsgrad Leistungskontakte3
Überspannungskategorie SignalkontakteIII
Verschmutzungsgrad Signalkontakte3

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 1607343 Steckverbinder (EC002635)

MerkmalsnameKontaktausführung (EF001587)
Merkmalswertsonstige
MerkmalsnameAnzahl der Datenkontakte (EF012232)
Merkmalswert0
MerkmalsnameAnzahl der Leistungskontakte (EF012216)
Merkmalswert0
MerkmalsnameAnzahl der Steuerkontakte (EF012217)
Merkmalswert17
MerkmalsnameAusführung des Gehäuses (EF006980)
Merkmalswertgerade
MerkmalsnameUmgebungstemperatur (EF002386)
Merkmalswert-40 °C
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert48 V
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertCrimpanschluss
MerkmalsnameArt der Verriegelung (EF000208)
Merkmalswertsonstige
MerkmalsnameMit Schutzleiter (EF007468)
MerkmalswertNein
MerkmalsnameSchutzart (IP), montiert (EF007466)
MerkmalswertIP67
MerkmalsnameGeschirmt (EF000881)
MerkmalswertJa
MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertNein

DATASHEET - PDF

Titel
Größe
Typ
PHOENIX CONTACT-1607343-RF-17S1N8A90DU
124 Kbytes
PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE
68 Mbytes
