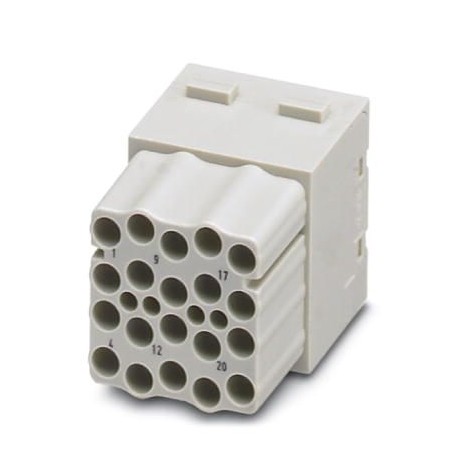

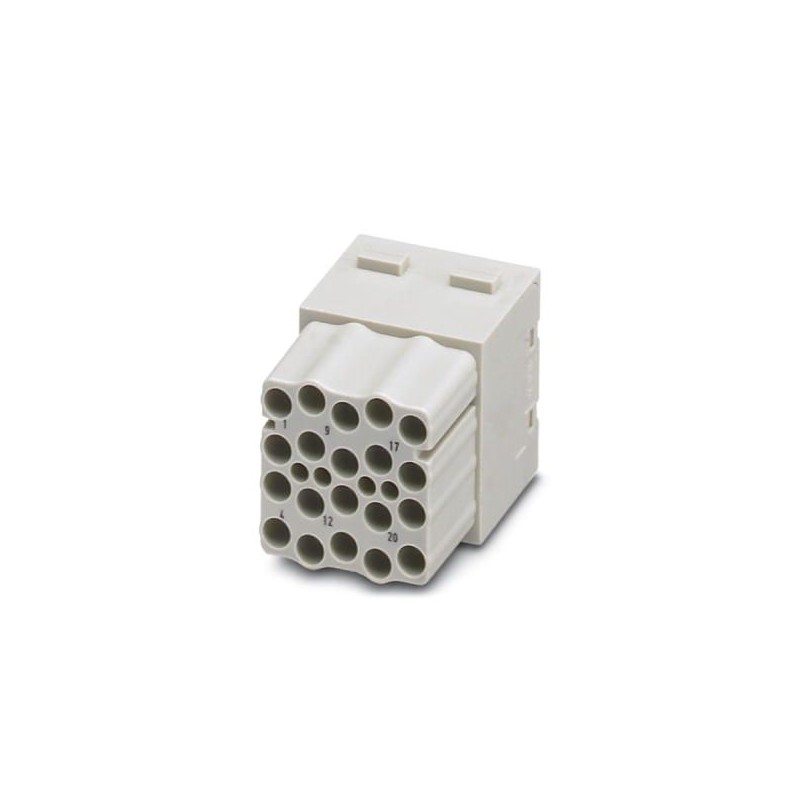

HC-M-20-MOD-BU 1636936 PHOENIX CONTACT HEAVYCON Kontakteinsatz-Modul, weiblich, 20-polig., Crimpanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-M-20-MOD-BU 1636936 PHOENIX CONTACT HEAVYCON Kontakteinsatz-Modul, weiblich, 20-polig., Crimpanschluss

HC-M-20-MOD-BU

1636936

PHOENIX_CONTACT

Verfügbar

Schiff am heute

HEAVYCON Kontakteinsatz-Modul, weiblich, 20-polig., Crimpanschluss

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Heavy industrial connectors - PLUSCON heavy - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+13,46 €
15+11,57 €
29+11,30 €
43+11,16 €
58+11,07 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Elektrische Kennwerte

HinweisFür HEAVYCON-Gehäuse der Bauform B6 bis B48, Gelenkhalterahmen HC-M-MHR... erforderlich, Crimpkontakte CK2,5-ED... (Crimpkontakte nicht im Lieferumfang)
Bemessungsspannung (III/3)500 V
Bemessungsstrom16 A
Bemessungsstoßspannung6 kV
Polzahl20

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 125 °C

Mechanische Kennwerte

Anschlussquerschnitt0,5 mm² ... 4 mm²
Anschlussquerschnitt AWG20 ... 12
Abisolierlänge der Einzelader7,5 mm
Anzugsdrehmoment
Steckzyklen≥ 500

Allgemein

SerieHC-M-20
Anzahl der Modulplätze2
AnschlusstechnikCrimpanschluss
Brennbarkeitsklasse nach UL 94V0
Verschmutzungsgrad3
ÜberspannungskategorieIII
MontagehinweisGehäusehöhe ≥ 52 mm.
Steckverbindungen dürfen nur last-/ spannungslos betätigt werden.

Materialangaben

Material KontaktKupferlegierung
Material KontaktoberflächeAg (alternativ Au)
Material KontaktträgerPC

Normen und Bestimmungen

Anschluss gemäß NormUL
Brennbarkeitsklasse nach UL 94V0

[email protected]

[email protected] 4.0272607xx
[email protected] 4.127260701
[email protected] 5.027143424
[email protected] 5.127143424
[email protected] 6.027143424
[email protected] 7.027440209
[email protected] 8.027440207

ETIM

ETIM 3.0EC000438
ETIM 4.0EC000438
ETIM 5.0EC000438

UNSPSC

UNSPSC 6.0130211923
UNSPSC 7.090139121522
UNSPSC 1139121522
UNSPSC 12.0139121522
UNSPSC 13.239121522

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1636936-HC-M-20-MOD-BUEnglish115 KbytesPHOENIX CONTACT-1636936-HC-M-20-MOD-BU
