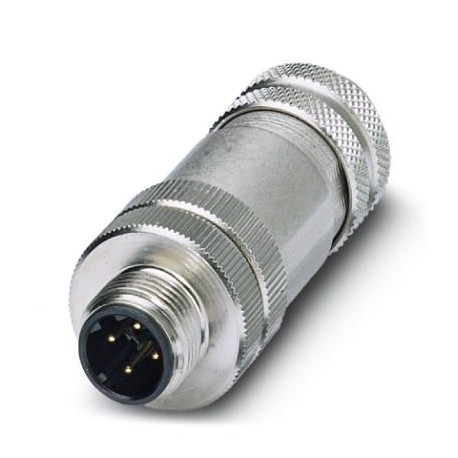

SACC-M12MSD-4CON-PG 7-SH 1521258 PHOENIX CONTACT Bussystem-Steckverbinder, Ethernet / PROFINET CAT5 (100 MBi.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SACC-M12MSD-4CON-PG 7-SH 1521258 PHOENIX CONTACT Bussystem-Steckverbinder, Ethernet / PROFINET CAT5 (100 MBi..

SACC-M12MSD-4CON-PG 7-SH

1521258

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Bussystem-Steckverbinder, Ethernet / PROFINET CAT5 (100 MBit/s), 4-polig, geschirmt, Stecker gerade M12, D-kodiert, Schraubanschluss, Rändelmaterial: Zinkdruckguss, vernickelt, Kabelverschraubung Pg7, Kabelaußendurchmesser 4 mm ... 6 mm

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

SENSOR / ACTUATOR VERKABELUNGSZUBEHÖR

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+15,34 €
14+13,24 €
28+12,91 €
41+12,76 €
55+12,65 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Außendurchmesser4 mm ... 6 mm
Abisolierlänge der Ummantelung35 mm
Abisolierlänge der Einzelader5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 85 °C (Stecker/Buchse)
SchutzartIP67

Allgemein

HinweisDieses Produkt entspricht der Richtlinie PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling)
Bemessungsstrom bei 40 °C4 A
Bemessungsspannung60 V DC
48 V AC
Polzahl4
Isolationswiderstand≥ 100 MΩ
KodierungD - Daten
Normen/BestimmungenM12-Steckverbinder IEC 61076-2-101
Signalart/KategorieEthernet / PROFINET CAT5 (IEC 11801), 100 MBit/s
StatusanzeigeNein
ÜberspannungskategorieII
Verschmutzungsgrad3
AnschlussartSchraubanschluss
Leiterquerschnitt0,25 mm² ... 0,75 mm²
Leiterquerschnitt AWG24 ... 18
Steckzyklen≥ 100
Anzugsdrehmoment0,4 Nm (M12-Rändel)
0,2 Nm (Schraubklemmen)
0,8 Nm ... 1 Nm (Druckmutter mit Tüllengehäuse)
Steckereinsatz mit Tüllengehäuse bis zum Anschlag verschrauben
MontagehinweisDie Adern können sowohl mit als auch ohne Aderendhülsen angeschlossen werden

Material

Brennbarkeitsklasse nach UL 94HB
Material KontaktCuZn
Material KontaktoberflächeAu
Material KontaktträgerPA
Material GriffkörperZinkdruckguss, vernickelt
Material RändelZinkdruckguss, vernickelt
Material DichtungNBR

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1521258-SACC-M12MSD-4CON-PG 7-SHEnglish154 KbytesPHOENIX CONTACT-1521258-SACC-M12MSD-4CON-PG 7-SH
