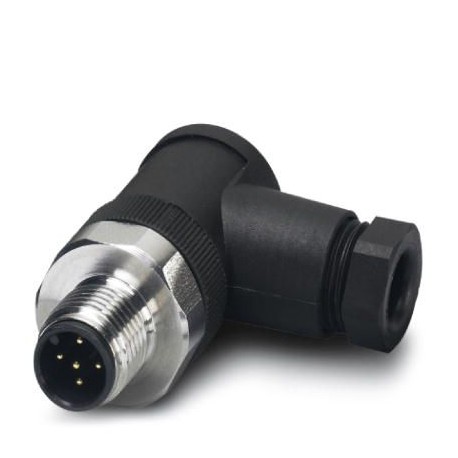

SACC-M12MR-5CON-PG 7-VA 1553213 PHOENIX CONTACT Steckverbinder
SACC-M12MR-5CON-PG 7-VA
1553213
PHOENIX_CONTACT
Steckverbinder
Sensoren > Sensor-Aktor-Steckverbinder
Kabel, Stecker, Boxen und QUICKON
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1553213 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Katalogseite | Seite 21 (C-2-2017) |
| GTIN | 4046356170130 |
| Gewicht pro Stück (exklusive Verpackung) | 22,300 g |
| Gewicht pro Stück (inklusive Verpackung) | 25,050 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Maße
| Gehäusedurchmesser | 20 mm |
|---|---|
| Länge | 44 mm |
| Leitungsaußendurchmesser | 4 mm ... 6 mm |
| Abisolierlänge der Ummantelung | 20 mm |
| Abisolierlänge der Einzelader | 5 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Stecker/Buchse) |
|---|---|
| Schutzart | IP65 |
| IP67 | |
| IP69K |
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 60 V DC |
| 48 V AC | |
| Polzahl | 5 |
| Farbe Griffbereich | schwarz |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt | 0,25 mm² ... 0,75 mm² (ohne Aderendhülse) |
| 0,14 mm² ... 0,75 mm² (mit Aderendhülse) | |
| 0,25 mm² ... 0,75 mm² (starr) | |
| Leiterquerschnitt AWG | 24 ... 18 (ohne Aderendhülse) |
| 26 ... 20 (mit Aderendhülse) | |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,8 Nm ... 1 Nm (Druckschraube) |
| 0,2 Nm (Schraubklemmen) | |
| 0,4 Nm (M12-Rändel) | |
| Steckereinsatz mit Tüllengehäuse bis zum Anschlag verschrauben | |
| Montagehinweis | Die Adern können sowohl mit als auch ohne Aderendhülsen angeschlossen werden |
| Das Polbild ist im 90°-Raster zum Kabelabgang drehbar |
Material
| Material Kontakt | CuZn |
|---|---|
| Material Kontaktoberfläche | Au |
| Material Kontaktträger | PA |
| Material Griffkörper | PA |
| Material Rändel | Edelstahl 1.4404 |
| Material Dichtung | NBR |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
| Anschluss gemäß Norm | CUL |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1553213-SACC-M12MR-5CON-PG 7-VA | 110 Kbytes |
|
