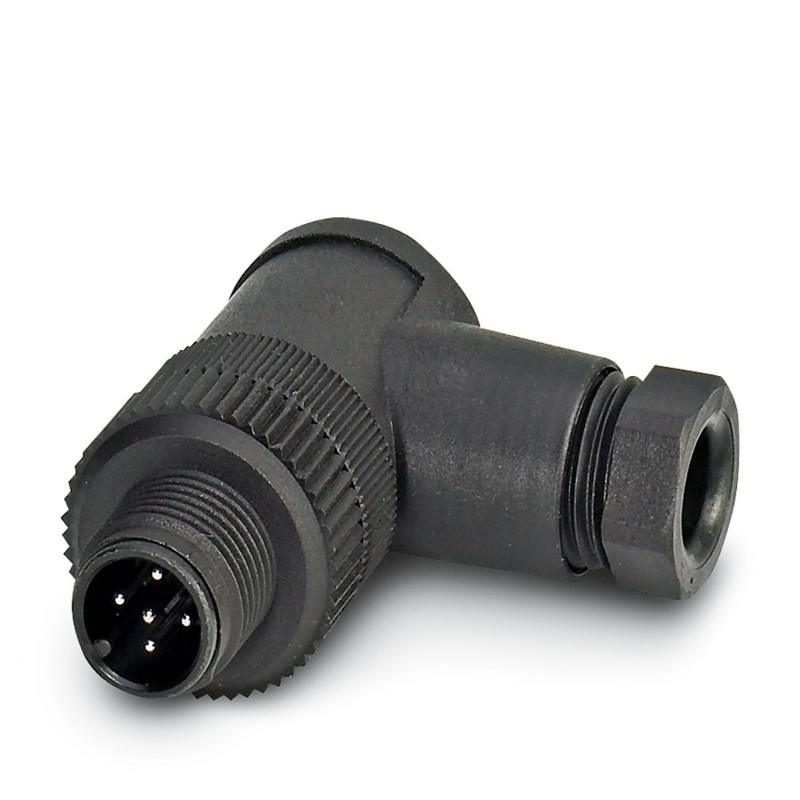

SACC-M12MR-5CON-PG 7 1662269 PHOENIX CONTACT Steckverbinder
SACC-M12MR-5CON-PG 7
1662269
PHOENIX_CONTACT
Steckverbinder
Steckverbinder, Universal, 5-polig, M12 gewinkelter Stecker, A-kodiert, Schraubanschluss, Rändelmaterial: Kunststoff, Pg7 Kabelverschraubung, Kabelaußendurchmesser 4 mm ... 6 mm
Steckverbinder, Universal, 5-polig, Stecker gewinkelt M12, Kodierung: A, Schraubanschluss, Rändelmaterial: Kunststoff, Kabelverschraubung Pg7, Leitungsaußendurchmesser 4 mm ... 6 mm
Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Montagehinweis | ACHTUNG:Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder. |
| Montagehinweis | Das Polbild ist im 90°-Raster zum Kabelabgang drehbar |
| Produkttyp | Rundsteckverbinder (kabelseitig) |
| Sensorart | Universal |
| Polzahl | 5 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | A |
| Kabelabgang | gewinkelt |
| Pg-Verschraubung | Pg7 |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Maßzeichnung |  |
| Länge | 41 mm |
| Außenmaß | |
| Außendurchmesser | 4 mm ... 6 mm |
| Gehäuse | |
| Gehäusedurchmesser | 20 mm |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Dichtung | NBR |
| Material Griffkörper | PA |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | CuSnZn |
| Material Kontaktträger | PA |
| Material Verschraubung | Kunststoff |
| Leiteranschluss | |
| Anschlussart | Schraubanschluss |
| Anschlussquerschnitt | 0,25 mm² ... 0,75 mm² (ohne Aderendhülse) |
| 0,14 mm² ... 0,75 mm² (mit Aderendhülse) | |
| 0,25 mm² ... 0,75 mm² (starr) | |
| Anschlussquerschnitt AWG | 24 ... 18 (ohne Aderendhülse) |
| 26 ... 20 (mit Aderendhülse) | |
| Abisolierlänge der Einzelader | 5 mm |
| Anzugsdrehmoment | 0,4 Nm (M12-Rändel) |
| 0,2 Nm (Schraubklemmen) | |
| 0,8 Nm ... 1 Nm (Druckschraube) | |
| Bemessungsstoßspannung | 1,5 kV |
| Durchgangswiderstand | ≤ 8 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 50 |
| Anschluss 1 | |
| Bauform Kopf | Stecker |
| Kabelabgang Kopf | gewinkelt |
| Gewindeart Kopf | M12 |
| Kodierung | A |
| Signalart/Kategorie | Universal |
| Abisolierlänge der Einzelader | 5 mm |
| Umgebungsbedingungen | |
| Schutzart | IP67 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Stecker/Buchse) |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
| Merkmal | Wert |
|---|---|
| Kontaktausführung (EF001587) | sonstige |
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Anzahl der Steuerkontakte (EF012217) | 5 |
| Für Kabelaußendurchmesser (EF009475) | 4 mm |
| Ausführung des Gehäuses (EF006980) | abgewinkelt |
| Bemessungsstrom In (EF008250) | 4 A |
| Umgebungstemperatur (EF002386) | -40 °C |
| Bemessungsspannung (EF000228) | 48 V |
| Überspannungskategorie (EF006785) | II |
| Verschmutzungsgrad (EF006786) | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.25 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Werkstoff des Gehäuses (EF001596) | Kunststoff |
| Beschichtung Gehäuse (EF001601) | sonstige |
| Werkstoff des Gewinderings (EF012304) | Kunststoff |
| Art der Verriegelung (EF000208) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | HB |
| Mit Schutzleiter (EF007468) | Nein |
| Schutzart (IP), montiert (EF007466) | IP67 |
| Min. Anzahl der Steckzyklen (EF012212) | 50 |
| Geschirmt (EF000881) | Nein |
| Mit Statusanzeige (EF001602) | Nein |
