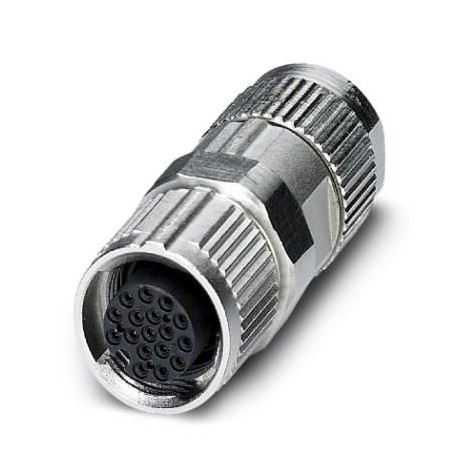

SACC-FS-17PCON SCO 1559644 PHOENIX CONTACT Steckverbinder
SACC-FS-17PCON SCO
1559644
PHOENIX_CONTACT
Steckverbinder
Steckverbinder, universal, 17-polig, gerade Buchse M12 SPEEDCON, A-kodiert, Piercecon® Quick Connect, Rändelung Material: Zinkdruckguss, vernickelt, Kabelaußendurchmesser 5,4 mm ... 8,2 mm
Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1559644 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Katalogseite | Seite 24 (C-2-2017) |
| GTIN | 4046356314862 |
| Gewicht pro Stück (exklusive Verpackung) | 35,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 38,000 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Maße
| Schlüsselweite Überwurfmutter | 13 mm |
|---|---|
| Gehäusedurchmesser | 16 mm |
| Länge | 41,2 mm |
| Leitungsaußendurchmesser | 5,4 mm ... 8,2 mm |
| Abisolierlänge der Ummantelung | ≥ 60 mm |
Allgemein
| Bemessungsstrom bei 40 °C | 1,5 A |
|---|---|
| Bemessungsspannung | 30 V AC |
| 30 V DC | |
| Polzahl | 17 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Anschlussart | Piercecon®-Schnellanschluss |
| Leiterquerschnitt | 0,14 mm² ... 0,14 mm² (ohne Aderendhülse) |
| Leiterquerschnitt AWG | 26 ... 26 (ohne Aderendhülse) |
| Aderdurchmesser inkl. Isolation | 0,95 mm ... 1,05 mm |
| Häufigkeit des Anschlusses von Leitungen gleichen Querschnitts | ≥ 5 |
| Aderisolationsmaterial | PUR / PVC |
| Litzenaufbau nach VDE 0295 / kleinster Drahtdurchmesser | VDE 0295 Klasse 6 |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,4 Nm (M12-Rändel) |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA |
| Material Griffkörper | Zinkdruckguss, vernickelt |
| Material Rändel | Zinkdruckguss, vernickelt |
| Material Dichtung | FKM |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Merkmal | Wert |
|---|---|
| Kontaktausführung (EF001587) | sonstige |
| Durchmesser des Steckverbinders (EF007496) | 15.885318 mm |
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Anzahl der Steuerkontakte (EF012217) | 17 |
| Für Kabelaußendurchmesser (EF009475) | 5.4 mm |
| Ausführung des Gehäuses (EF006980) | gerade |
| Bemessungsstrom In (EF008250) | 1.5 A |
| Umgebungstemperatur (EF002386) | -25 °C |
| Bemessungsspannung (EF000228) | 30 V |
| Überspannungskategorie (EF006785) | II |
| Verschmutzungsgrad (EF006786) | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.14 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Durchdringanschluss |
| Werkstoff der Kontaktbeschichtung (EF004020) | Nickel |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Beschichtung Gehäuse (EF001601) | sonstige |
| Werkstoff des Gewinderings (EF012304) | sonstige |
| Art der Verriegelung (EF000208) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Schutzart (IP), montiert (EF007466) | IP67 |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Geschirmt (EF000881) | Nein |
| Mit Statusanzeige (EF001602) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1559644-SACC-FS-17PCON SCO | 115 Kbytes |
|
