PHOENIX_CONTACTCABINET-ErweiterungAKG 16 BU 0423014 PHOENIX CONTACT Anschlussklemme

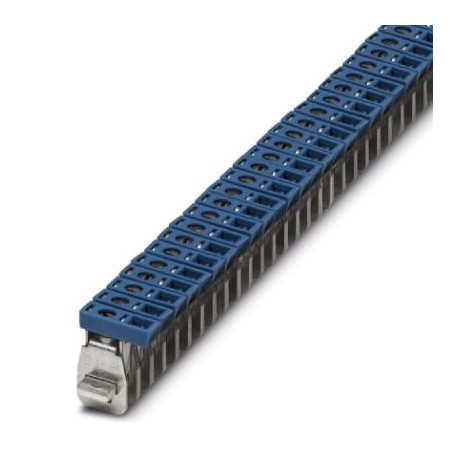

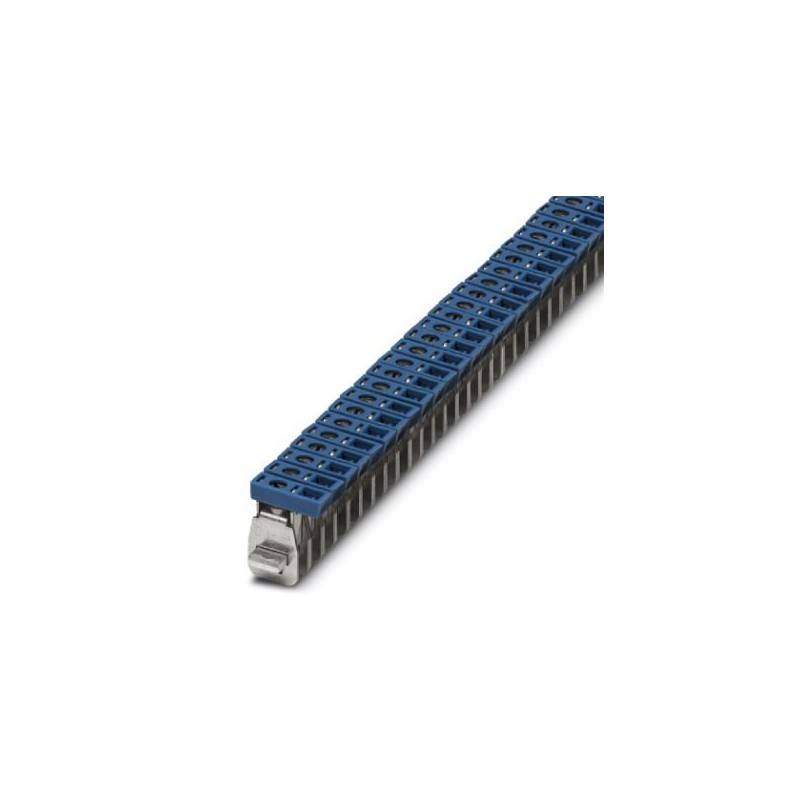

PHOENIX_CONTACT AKG 16 BU 0423014 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AKG 16 BU 0423014 PHOENIX CONTACT Anschlussklemme

Artikel-Nr.: AKG 16 BU

Code: 0423014

Hersteller: PHOENIX_CONTACT

Beschreibung:

Anschlussklemme
Anschlussklemme, Nennstrom: 76 A, Anschlussart: Schraubanschluss, Dimensionierungsteil: 16 mm², Querschnitt: 1,5 mm² - 16 mm², Montage: Neutralsammelschiene, Farbe: blau

Kategorien:

  • Niederspannungsschaltgeräte > Sammelschienenklemme
  • PHOENIX_CONTACT > CABINET-Erweiterung

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 66,40 €

Stückpreis: 1,328 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel 0423014
Verpackungseinheit 50 STK
Verkaufsschlüssel A1 - Reihenklemmen
Katalogseite Seite 599 (C-3-2017)
GTIN 4017918001995
Gewicht pro Stück (exklusive Verpackung) 10,426 g
Gewicht pro Stück (inklusive Verpackung) 10,608 g
Zolltarifnummer 85369010
Herkunftsland IN (Indien)

Allgemein

Farbe blau
Isolierstoff PA
Nennquerschnitt 16 mm²
Brennbarkeitsklasse nach UL 94 V2
Belastungsstrom maximal 76 A (bei 16 mm² Leiterquerschnitt)
Maximale Verlustleistung bei Nennbedingung 2,43 W
Nennstrom IN 76 A
Belastungsstrom maximal 76 A (bei 16 mm² Leiterquerschnitt)
Nennspannung UN 300 V
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss) Prüfung bestanden
Ergebnis Biegeprüfung Prüfung bestanden
Biegeprüfung Rotationsgeschwindigkeit 10 U/min
Biegeprüfung Umdrehungen 135
Biegeprüfung Leiterquerschnitt/Gewicht 1,5 mm² / 0,4 kg
16 mm² / 2,9 kg
Ergebnis Zugprüfung Prüfung bestanden
Zugprüfung Leiterquerschnitt 1,5 mm²
Zugkraft Sollwert 40 N
Zugprüfung Leiterquerschnitt 16 mm²
Zugkraft Sollwert 100 N
Ergebnis Spannungsfallprüfung Prüfung bestanden
Anforderung Spannungsfall ≤ 3,2 mV
Ergebnis Erwärmungsprüfung Prüfung bestanden
Ergebnis Kurzstromfestigkeit Prüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt 16 mm²
Kurzzeitstrom 1,92 kA
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) 125 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) 125 °C

Maße

Länge 23,4 mm
Breite 9,8 mm

Anschlussdaten

Leiterquerschnitt starr min 1,5 mm²
Leiterquerschnitt starr max 16 mm²
Leiterquerschnitt flexibel min. 1,5 mm²
Leiterquerschnitt flexibel max. 16 mm²
Leiterquerschnitt AWG min 16
Leiterquerschnitt AWG max 6
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min 1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max 16 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min 1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: 16 mm²
2 Leiter gleichen Querschnitts starr min 1,5 mm²
2 Leiter gleichen Querschnitts starr max 6 mm²
2 Leiter gleichen Querschnitts flexibel min 1,5 mm²
2 Leiter gleichen Querschnitts flexibel max 6 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max 6 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max 10 mm²
Anschlussart Schraubanschluss
Abisolierlänge 16 mm
Schraubengewinde M5
Anzugsdrehmoment min 2,5 Nm
Anzugsdrehmoment max 3 Nm

Normen und Bestimmungen

Anschluss gemäß Norm CSA
Brennbarkeitsklasse nach UL 94 V2

Environmental Product Compliance

China RoHS Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten
