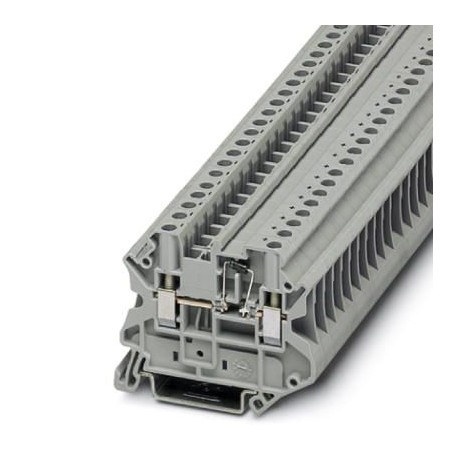

UT 4-MTD-DIO/R-L 3046236 PHOENIX CONTACT Bauelementreihenklemme
UT 4-MTD-DIO/R-L
3046236
PHOENIX_CONTACT
50
Bauelementreihenklemme
Komponentenklemme, mit integrierter Diode, Nennspannung: 800 V, Nennstrom: 0,5 A, Anzahl Anschlüsse: 2, Anschlussart: Schraubanschluss, Dimensionierungsquerschnitt: 1 mm², Querschnitt: 0,14 mm² - 6 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Bauelementreihenklemme, mit integrierter Diode 1N4007, Nennstrom: 0,5 A, Anzahl der Anschlüsse: 2, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 4 mm2, Querschnitt: 0,14 mm2 - 6 mm2, Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Reihenklemmen > Bauelement-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Allgemein | Der max. Strom wird durch die Diode bestimmt. Eingebaut: Diode 1N 4007, Sperrspannung: 1300 V, Dauergrenzstrom: 0,5 A. |
| Produkttyp | Bauelementeklemme |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Potenziale | 1 |
| Datenpflegestand | |
| Artikelrevision | 11 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsisolationsspannung | 800 V |
| Bemessungsstoßspannung | 8 kV |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 4 mm² |
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,6 ... 0,8 Nm |
| Abisolierlänge | 9 mm |
| Lehrdorn | A4 |
| Leiterquerschnitt starr | 0,14 mm² ... 6 mm² |
| Leiterquerschnitt AWG | 26 ... 10 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,14 mm² ... 6 mm² |
| Leiterquerschnitt flexibel [AWG] | 26 ... 10 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,14 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,14 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,14 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 2,5 mm² |
| Nennstrom | 0,5 A |
| Belastungsstrom maximal | 0,5 A |
| Nennquerschnitt | 4 mm² |
| Bauteiltyp | Diode 1N4007 |
| Sperrspannung | 1300 V |
| Breite | 6,2 mm |
| Deckelbreite | 2,2 mm |
| Höhe | 57,8 mm |
| Tiefe auf NS 35/7,5 | 47,5 mm |
| Tiefe auf NS 35/15 | 55 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Stoßspannungsprüfung | |
| Prüfspannung Sollwert | 9,8 kV |
| Ergebnis | Prüfung bestanden |
| Betriebsfrequente Spannungsfestigkeit | |
| Prüfspannung Sollwert | 2 kV |
| Ergebnis | Prüfung bestanden |
| Mechanische Daten | |
| Offene Seitenwand | Ja |
| Mechanische Festigkeit | |
| Ergebnis | Prüfung bestanden |
| Befestigung auf dem Träger | |
| Tragschiene/Befestigungsauflage | NS 35 |
| Prüfkraft Sollwert | 1 N |
| Ergebnis | Prüfung bestanden |
| Prüfung auf Leiterbeschädigung und Lockerung | |
| Rotationsgeschwindigkeit | 10 U/min |
| Umdrehungen | 135 |
| Leiterquerschnitt/Gewicht | 0,14 mm² / 0,2 kg |
| 4 mm² / 0,9 kg | |
| 6 mm² / 1,4 kg | |
| Ergebnis | Prüfung bestanden |
| Nadelflammenprüfung | |
| Einwirkdauer | 30 s |
| Ergebnis | Prüfung bestanden |
| Schwingen/Breitbandrauschen | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spektrum | Lebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut |
| Frequenz | f1= 5 Hz bis f2= 150 Hz |
| ASD-Pegel | 0,02g²/Hz |
| Beschleunigung | 0,8g |
| Prüfdauer je Achse | 5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Ergebnis | Prüfung bestanden |
| Schocken | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2008-03 |
| Schockform | Halbsinus |
| Beschleunigung | 5g |
| Schockdauer | 30 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Ergebnis | Prüfung bestanden |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Montageart | NS 35/7,5 |
| NS 35/15 |
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.14 mm² |
| Bemessungsstrom In (EF008250) | 0.5 A |
| Ausführung elektrischer Anschluss 1 (EF002526) | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Schraubanschluss |
| Anzahl der Etagen (EF002659) | 1 |
| Anzahl der Klemmstellen je Etage (EF002660) | 2 |
| Etagen intern gebrückt (EF002661) | Ja |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 6.2 mm |
| Höhe (EF000040) | 57.8 mm |
| Tiefe (EF000049) | 47.5 mm |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Farbe (EF000007) | grau |
