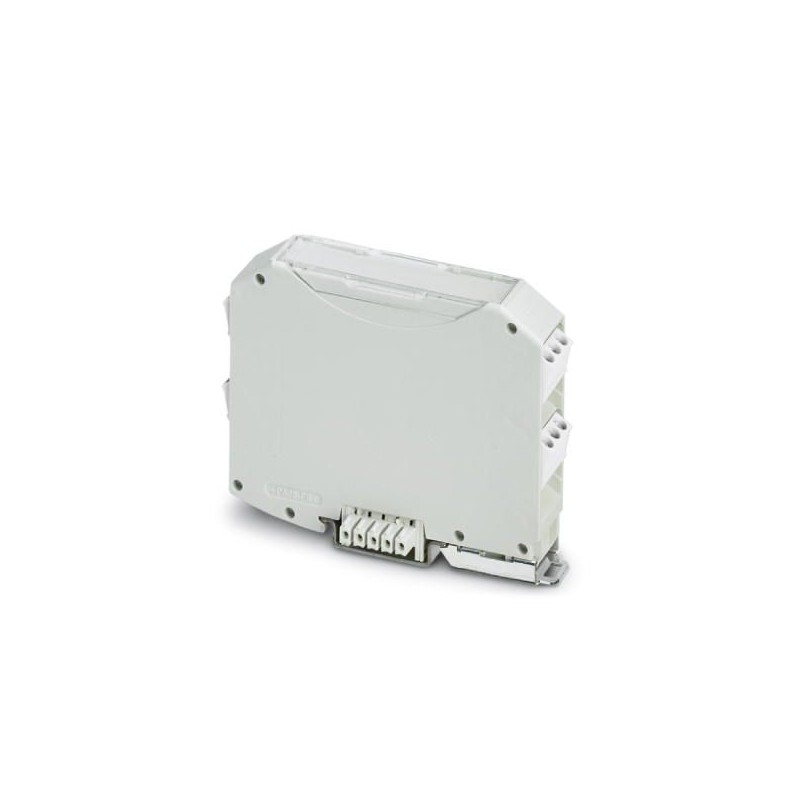

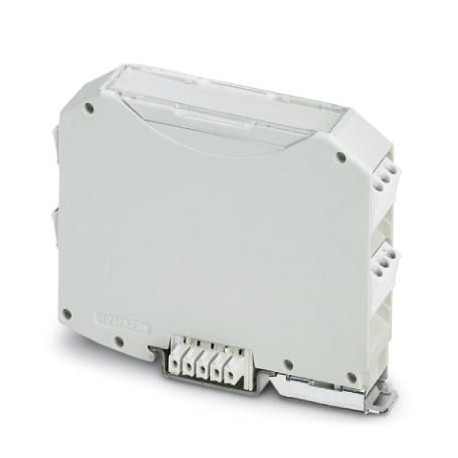

ME MAX 17,5 SF G 2-2 KMGY 2901369 PHOENIX CONTACT Elektronikgehäuse
ME MAX 17,5 SF G 2-2 KMGY
2901369
PHOENIX_CONTACT
10
Elektronikgehäuse
Hutschienengehäuse, Vollgehäuse mit Metallstift, superflache Bauform, keine Lüftungsschlitze, Breite: 17,6 mm, Höhe: 85 mm, Tiefe: 69,55 mm, Farbe: lichtgrau (7035), Querbrücke: Schienenbusstecker (optional), Polzahl Kreuzstecker: 5
Schaltschranksysteme > Elektronik-Leergehäuse
Elektronische Gehäuse
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2901369 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | F1 - Elektronikgehäuse |
| Mindestbestellmenge | 10 STK |
| Katalogseite | Seite 685 (C-1-2013) |
| GTIN | 4046356178525 |
| Gewicht pro Stück (exklusive Verpackung) | 26,600 g |
| Gewicht pro Stück (inklusive Verpackung) | 34,080 g |
| Zolltarifnummer | 85389099 |
| Herkunftsland | DE (Deutschland) |
Artikeleigenschaften
| Kurzbezeichnung | Elektronikgehäuse |
|---|---|
| Typ | ME MAX 17,5 SF G 2-2 KMGY |
| Art.-Nr. | 2901369 |
| Gehäuseart | Tragschienengehäuse |
| Ausführung | Superflache Bauform |
| Max. zu erreichender IP-Code | IP20 |
| Montageart | Tragschienenmontage |
| Anzahl der Etagen | 2 |
| Lüftungsöffnung vorhanden | nein |
| Max. Polzahl | 16 (Rastermaß: 3,5 mm) |
| 12 (Rastermaß: 5 mm) | |
| 8 (Rastermaß: 7,25 mm/7,5 mm) |
Maßangaben
| Maßzeichnung | |
|---|---|
| Breite [ w ] | 17,5 mm |
| Höhe [ h ] | 85 mm |
| Tiefe [ d ] | 70,4 mm |
| Tiefe ab Oberkante Tragschiene [ d ] | 62,9 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (in Abhängigkeit der Verlustleistung) |
| Relative Luftfeuchte (Lagerung/Transport) | 80 % |
Angaben zur Leiterplatte
| Anzahl der Leiterplattenaufnahmen | 1 |
|---|---|
| Leiterplattenstärke | 1,4 mm ... 1,8 mm |
| Einbaulage | senkrecht (Tragschiene waagerecht) |
| Art der Leiterplattenbefestigung | Verrastung |
Verlustleistung Einzelgehäuse bei 30 °C
| Umgebungstemperatur | 30 °C |
|---|---|
| Reduktionsfaktor | 0,91 |
| Einbaulage | vertikal |
Verlustleistung Einzelgehäuse bei 40 °C
| Umgebungstemperatur | 40 °C |
|---|---|
| Reduktionsfaktor | 0,81 |
| Einbaulage | vertikal |
Verlustleistung Einzelgehäuse bei 50 °C
| Umgebungstemperatur | 50 °C |
|---|---|
| Reduktionsfaktor | 0,72 |
| Einbaulage | vertikal |
Verlustleistung Einzelgehäuse bei 60 °C
| Umgebungstemperatur | 60 °C |
|---|---|
| Reduktionsfaktor | 0,63 |
| Einbaulage | vertikal |
Allgemeine Hinweise
| Art des Hinweises | Montagehinweis: |
|---|---|
| Hinweis | Beachten Sie bitte das Familiendatenblatt im Download-Bereich. |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 10 |
| Benennung Verpackungseinheiten | Stück |
| Art der Umverpackung | Karton |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027180401eCl@ss 4.127180401eCl@ss 5.027180506eCl@ss 5.127180500eCl@ss 6.027180800eCl@ss 7.027182702eCl@ss 8.027182702eCl@ss 9.027182702
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 17.6 mm |
| Höhe (EF000040) | 85 mm |
| Tiefe (EF000049) | 69.55 mm |
| Werkstoff (EF002169) | sonstige |
| Betriebstemperatur (EF002393) | -40 °C |
| Mit integrierter Leiterplattenanschlusstechnik (EF003087) | Nein |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wandmontage möglich (EF003973) | Nein |
| Mit Lüftungsöffnungen (EF007346) | Nein |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2901369-ME MAX 17,5 SF G 2-2 KMGY | 113 Kbytes |
|
